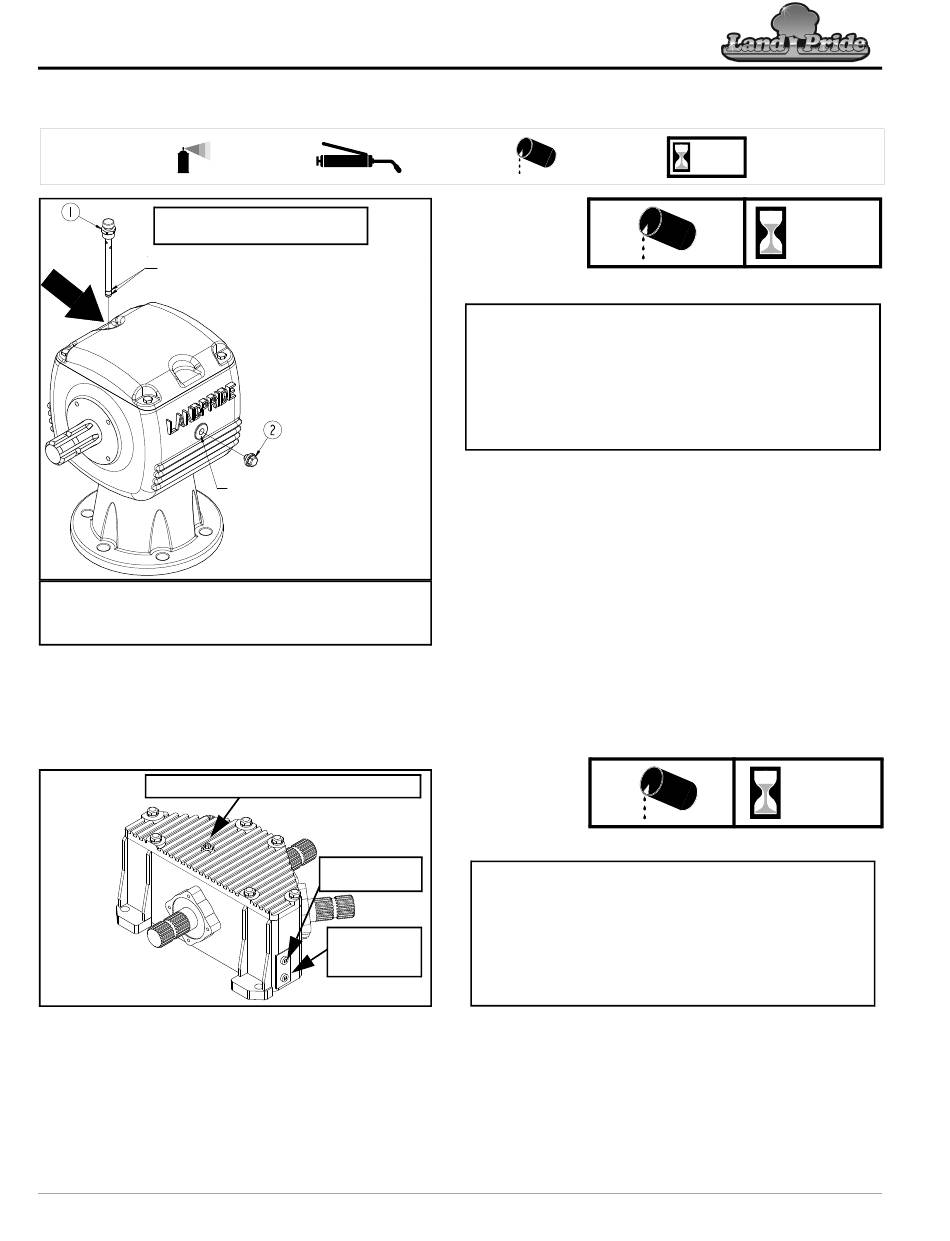

Section 5 : Entretien et lubrification
Points de lubrification
Légende de
lubrification
Ne pas remplir excessivement
MÉTHODE 1 :
VISSER COMPLÈTEMENT LA JAUGE, PUIS LA DÉVISSER POUR
VÉRIFIER LE NIVEAU. LE NIVEAU D'HUILE DEVRAIT SE SITUER
ENTRE LES DEUX MARQUES SUR LA JAUGE. SI LE NIVEAU EST
SOUS LA MARQUE INFÉRIEURE, AJOUTER DE L'HUILE.
REMARQUE : Au moyen d'une pompe aspirante ou à
siphon, retirer l'huile de la boîte de transmission si celle-ci
n'est pas munie d'un bouchon de vidange d'huile.
Bouchon de remplissage d'huile/d'aération
30513
40
Débroussailleuse rotative RC2515 331-101M-FRC
Table des matières
Lubrifiant en aérosol
à multiples usages
30215
MÉTHODE 2 :
L'HUILE DEVRAIT SE SITUER AU NIVEAU DU BAS
DU TROU. AJOUTER DE L'HUILE PAR LE TROU DE
LA JAUGE JUSQU'À CE QU'ELLE EN RESSORTE.
Bouchon de
niveau d'huile
Bouchon
de vidange
d'huile
Graisse de lubrification
Lubrification à l'huile
à multiples usages
à multiples usages
Boîte de transmission
IMPORTANT : Ne pas remplir la boîte de transmission d'un
volume d'huile excessif. L'huile prend de l'expansion une fois
chaude. S'assurer que l'outil est de niveau et que l'huile est
refroidie avant de vérifier le niveau d'huile.
Si l'huile a été retirée de la boîte de transmission, remplir la
boîte de transmission jusqu'au niveau du bouchon ou jusqu'à
la marque « Full » (plein) sur la jauge. Laisser du temps pour
que l'air soit purgé de la cavité inférieure, puis revérifier.
Méthode 1 : Dévisser la jauge avec mise à l'air libre supérieure
(n
1). Essuyer l'huile de la jauge et visser celle-ci sans la serrer.
o
Dévisser la jauge et vérifier le niveau d'huile sur celle-ci. Si le
niveau d'huile se trouve sous la marque de niveau inférieure,
ajouter le lubrifiant pour engrenages recommandé dans l'orifice
de la jauge jusqu'à ce que l'huile atteigne la marque supérieure
sur la jauge. Réinstaller et serrer la jauge avec mise à l'air libre.
Méthode 2 : Retirer le bouchon de remplissage d'huile latéral
(n
2). Si le niveau d'huile se trouve en dessous du fond du trou du
o
bouchon, ajouter le lubrifiant pour engrenages recommandé dans
le trou supérieur de la jauge jusqu'à ce que l'huile s'écoule du trou
du bouchon latéral. Réinstaller et serrer le bouchon de remplis-
sage d'huile latéral (n
Type de lubrification : Lubrifiant pour engrenages 80-90W EP
Quantité : Remplir jusqu'à ce que l'huile atteigne la marque supé-
rieure sur la jauge ou commence à s'écouler du trou du bouchon
latéral à l'intérieur de la boîte de transmission.
Boîte de transmission du répartiteur
IMPORTANT : Ne pas remplir la boîte de transmission d'un
volume d'huile excessif. L'huile prend de l'expansion une fois
chaude. S'assurer que l'outil est de niveau et que l'huile est
refroidie avant de vérifier le niveau d'huile.
Si l'huile a été retirée de la boîte de transmission, remplir la
boîte de transmission jusqu'au niveau du bouchon ou jusqu'à
la marque « Full » (plein) sur la jauge. Laisser du temps pour
que l'air soit purgé de la cavité inférieure, puis revérifier.
Instructions : Retirer le bouchon de niveau d'huile. Si le niveau
d'huile se trouve en dessous du fond du trou du bouchon, ajouter
un lubrifiant pour engrenages recommandé dans l'orifice du
bouchon de remplissage/purge jusqu'à ce que l'huile s'écoule du
trou du bouchon de niveau d'huile. Réinstaller et serrer le bouchon
de niveau d'huile ainsi que le bouchon de remplissage/purge.
Type de lubrification : 80-90W EP
Quantité : Remplir jusqu'à ce que l'huile commence à s'écouler
hors du trou du bouchon de niveau d'huile dans la boîte de
transmission.
50
Intervalles en heures auxquels
heures
la lubrification est requise
o
2) et la jauge avec mise à l'air libre (n
