4. ASSEMBLAGE

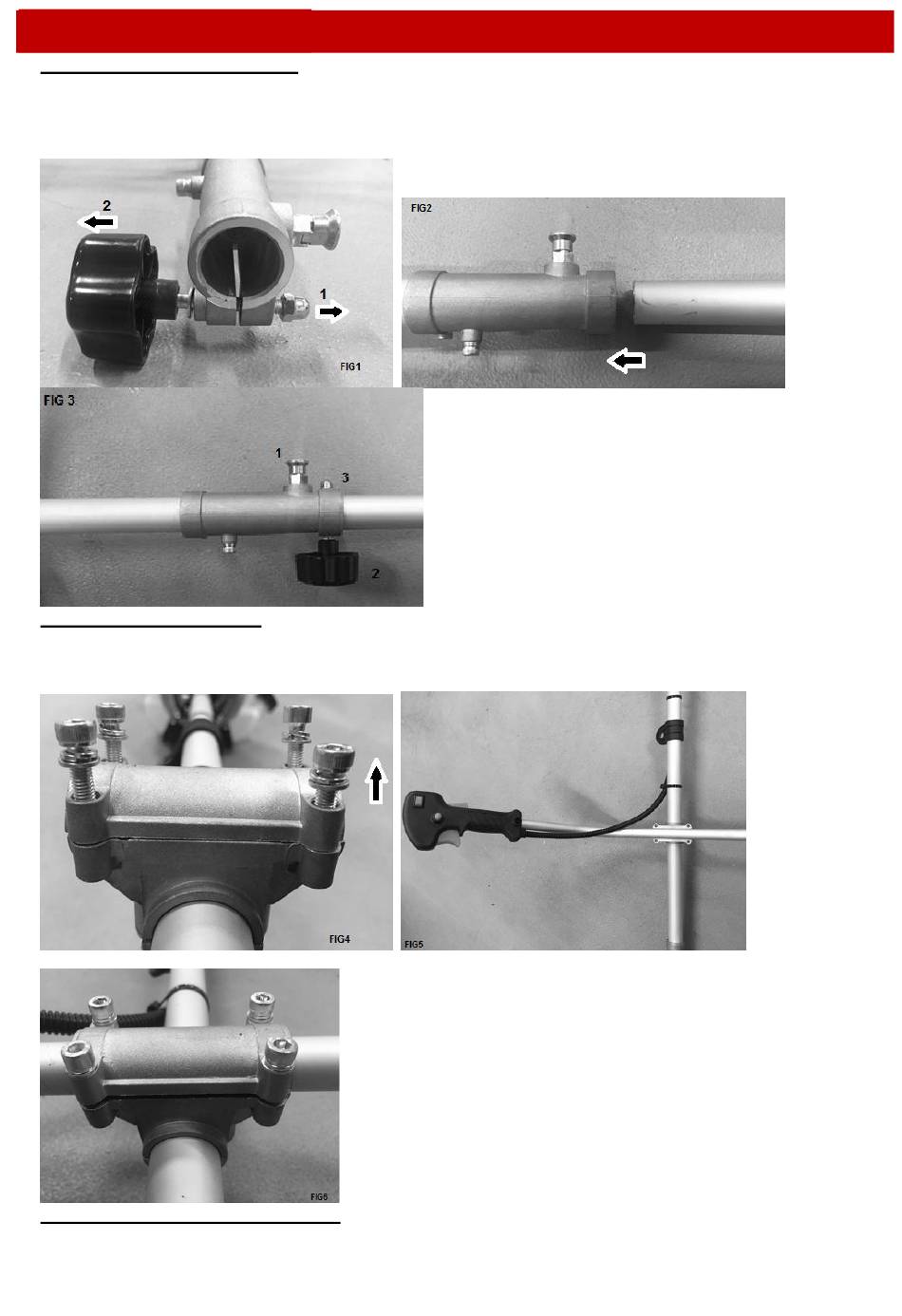

a) Installation du tube sur l'outil
-
Dévissez le boulon (1) et enlevez le bouchon de vis (2). Voir Fig. 1.
Insé rez la barre dans le connecteur (Fig. 2).
-
Assurez-vous d'avoir fixé la goupille dans le trou du tube (1). Remettez le bouchon de vis (2) et vissez
-
le boulon sur la vis (3). Voir Fig. 3.
b) Installation de la poignée
-
Dévissez le support et enlevez-le (Fig. 4).
Installez la poignée sur le support (Fig. 5).
-
-
Remettez le support et vissez-le avec les quatre vis (Fig. 6).
c) Installation du carter of protection
Enlevez les vis se trouvant sur le carter of protection (fig. 7).
-
Installez the tube sur le carter of protection. Assurez-vous d'avoir installé le carter dans la bonne
-
position (Fig. 8).
