Pannello Superiore - Alesis MultiMix 8 USB FX Guide D'utilisation

Caratteristiche

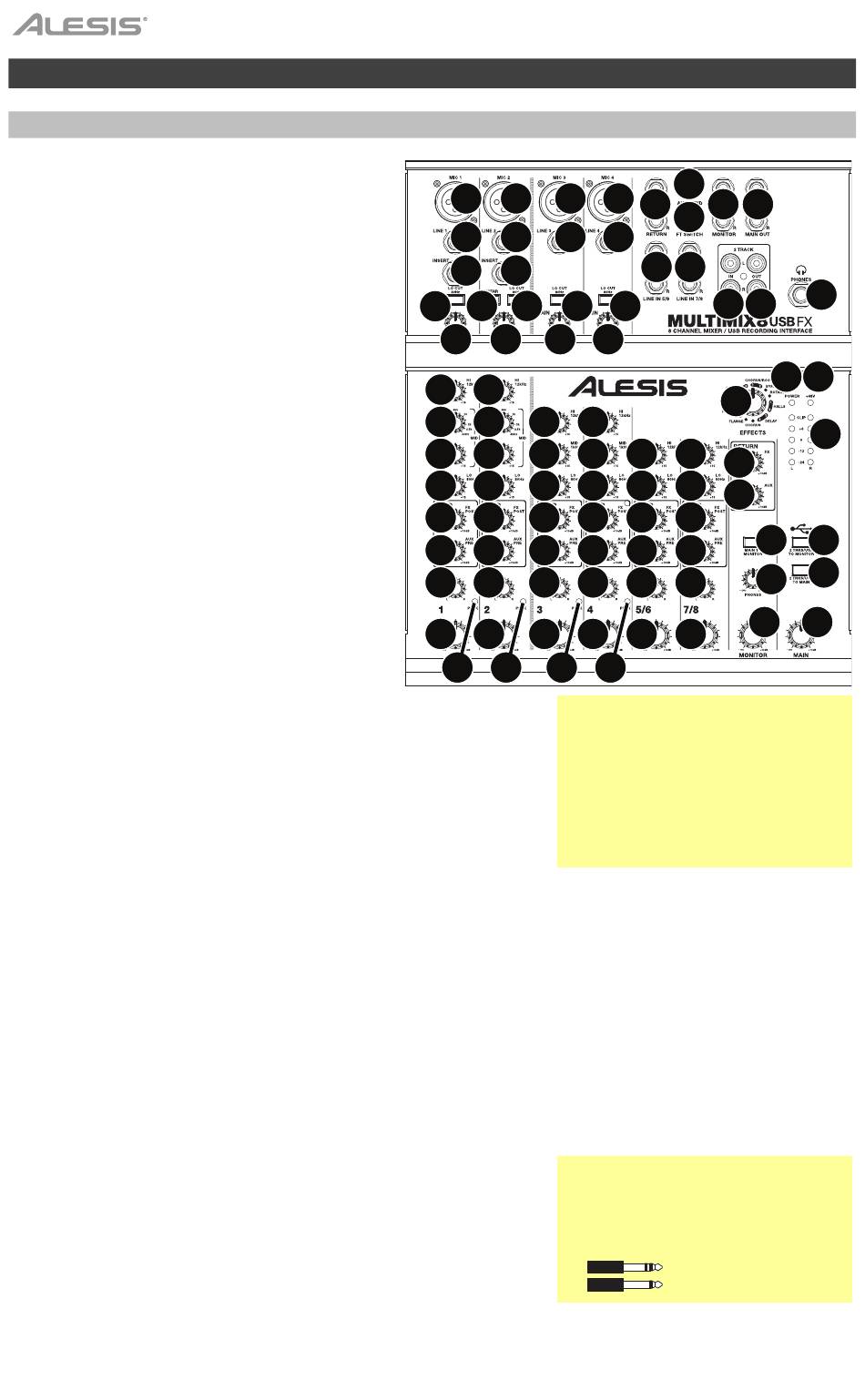

Pannello superiore

1. LED di alimentazione: Si illumina quando il
MultiMix 8 USB FX è acceso.
2. LED di alimentazione phantom: Si illumine
quando l'alimentazione phantom è attiva.
3. Uscita Main (principale): Servirsi di cavi
standard da 1/4" per collegare questa uscita
ad un amplificatore o impianto di altoparlanti.
Il livello di questa uscita è controllato dalla
manopola Main Volume.
4. Uscita Monitor: Servirsi di cavi standard da
1/4" per collegare questa uscita ad un
amplificatore a monitor o impianto di
altoparlanti. Il livello di questa uscita è
controllato dalla manopola Monitor Volume.
5. Cuffie: collegate a questa uscita le vostre
cuffie da 1/4". La manopola cuffie regola il
volume.
6. Uscita Aux Send: È possibile collegare
l'ingresso di
(solitamente un
esterno) a questa uscita servendosi di un
cavo mono da 1/4". Questa uscita può
anche essere utilizzata per creare un mix di
casse personalizzato da parte dei musicisti
sul palco. Si può regolare il livello servendosi
della manopola Aux Return Level.
7. Ingressi Aux Return: È possibile collegare le uscite di un
dispositivo esterno a questi ingressi servendosi di cavi mono
da 1/4". Solitamente questo viene utilizzato per dispositivi per
effetti esterni, ma può anche essere utilizzato come un canale
d'ingresso extra per sintetizzatori, drum machine, ecc. Se la
fonte è mono, collegarla al jack di sinistra: verrà udita sia a
sinistra che a destra.
8. Ingressi 2 traccia: È possibile collegare a questi ingressi le uscite di un dispositivo di registrazione
esterno servendosi di cavi standard RCA. Questo può essere utilizzato per ascoltare una registrazione a
2 tracce appena effettuata oppure per collegare un media player personale per riprodurre musica
preregistrata prima del concerto dal vivo. Premere il tasto 2 TRKS/USB to Monitor per ascoltarlo in
cuffia o a livello delle casse a monitor. Premere il tasto 2 TRKS/USB to Main per ascoltarlo a livello
delle casse domestiche.
9. Uscite 2 traccia: È possibile collegare a questie uscite un dispositivo di registrazione esterno
servendosi di cavi standard RCA.
10. Interruttore a pedale: Quando un interruttore a pedale è collegato a questo jack servendosi di un cavo
TRS da 1/4", può essere premuto per consentire a tutti i canali di bypassare il processore di effetti
interno del MultiMix 8 USB FX. Questo jack supporta pedali Boss FS-5L ed FS-6 o altri interruttori a
pedale di relè (non incluso).
11. Ingresso microfono: Collegare un microfono a questi ingressi servendosi di un cavo XLR.
12. Ingressi di linea: Collegare dispositivi a livello di linea a questi
ingressi servendosi di cavi da 1/4".
13. Insert: Questo jack consente di inserire un compressore, EQ,
o qualsiasi altro elaboratore di segnale tra il preamplificatore
del MultiMix 8 USB FX e l'A/D converter. Servirsi di un cavo
standard TRS da 1/4" quando si collega un dispositivo a
questo jack.
14. Interruttore Lo Cut: Quando si preme questo pulsante, il filtro passa-alto del canale si attiva,
riducendo le frequenze al di sotto di 80 Hz per ridurre qualsiasi rumore a basso livello.
