Manuel de l'opérateur
Instructions d'utilisation
Porte-tuyauteries
Les porte-tuyauteries consistent en 2 porte-
tuyauteries placés de chaque côté de la nacelle et
montés sur les rampes de sécurité avec des
boulons en U.

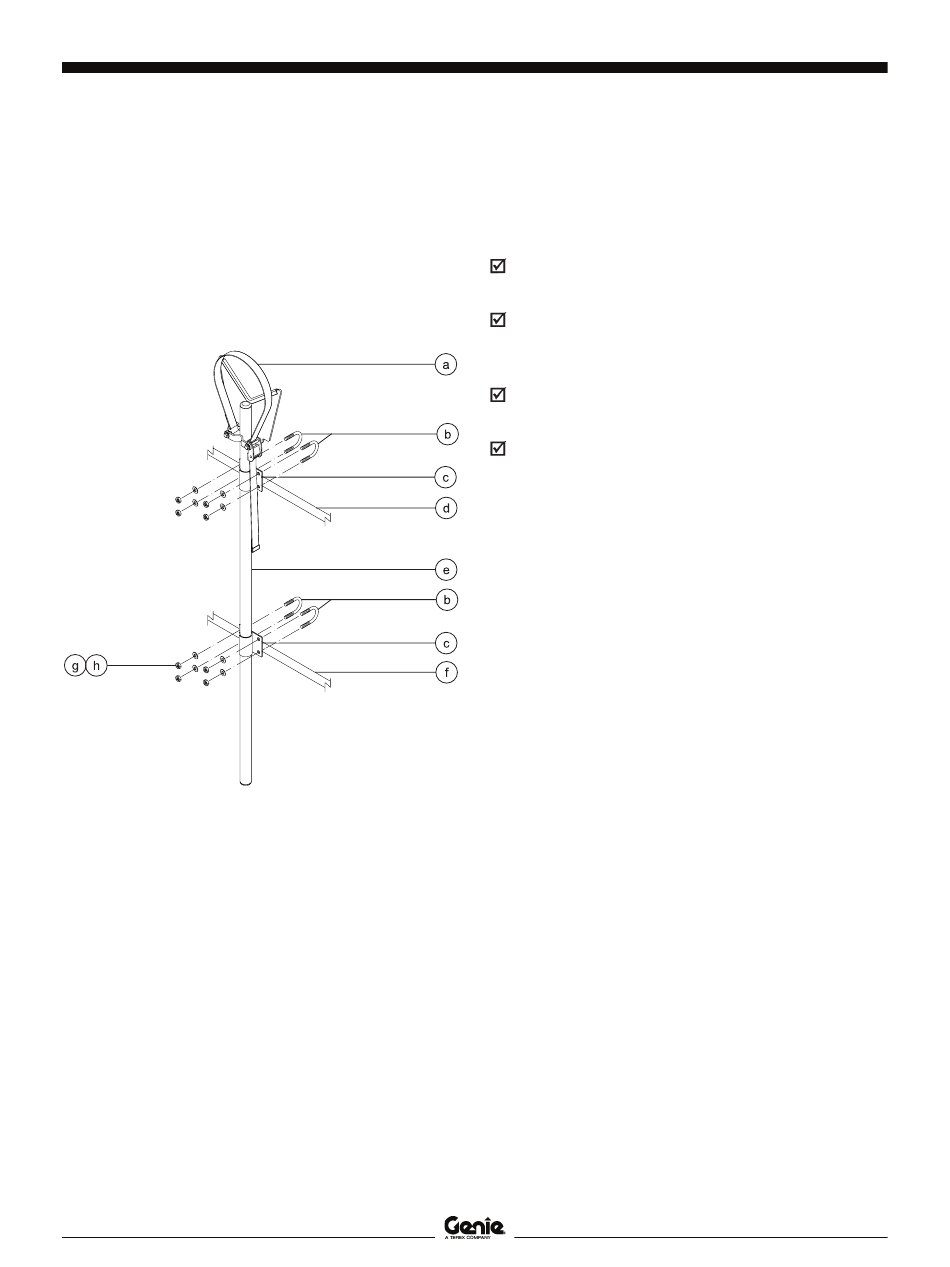

a sangle
b boulons en U
c support de porte-
tuyauteries
d rampe supérieure de
la nacelle
56
e soudure du porte-
tuyauteries
f rampe intermédiaire
de la nacelle
g rondelles plates
h écrous nylock de
3
/ -pouce
8
S-100 • S-105 • S-120 • S-125
Cinquième édition • Deuxième impression
Observer les mesures
suivantes :
Les porte-tuyauteries doivent être installés à
l'intérieur de la nacelle.
Les porte-tuyauteries ne doivent pas bloquer
l'accès aux commandes de la nacelle ou l'entrée
de la nacelle.
La partie inférieure du tube du porte-tuyauteries
doit reposer sur le plancher de la nacelle.
S'assurer que la nacelle est à niveau avant
d'installer un porte-tuyauteries.
Installation des porte-
tuyauteries
1 Installer un porte-tuyauteries de chaque côté de
la nacelle. Se reporter à l'illustration de gauche.
S'assurer que la partie inférieure du tube du
porte-tuyauteries repose sur le plancher de la
nacelle.
2 Installer deux boulons en U de l'extérieur des
rampes de la nacelle dans chaque support de
porte-tuyauteries.
3 Fixer chaque boulon en U avec 2 rondelles et
2 écrous.
Pièce réf. T111108FR
