Assemblage du support de rouleau
Assemblage (CE6000-40 et CE6000-60 sans piètement)
1

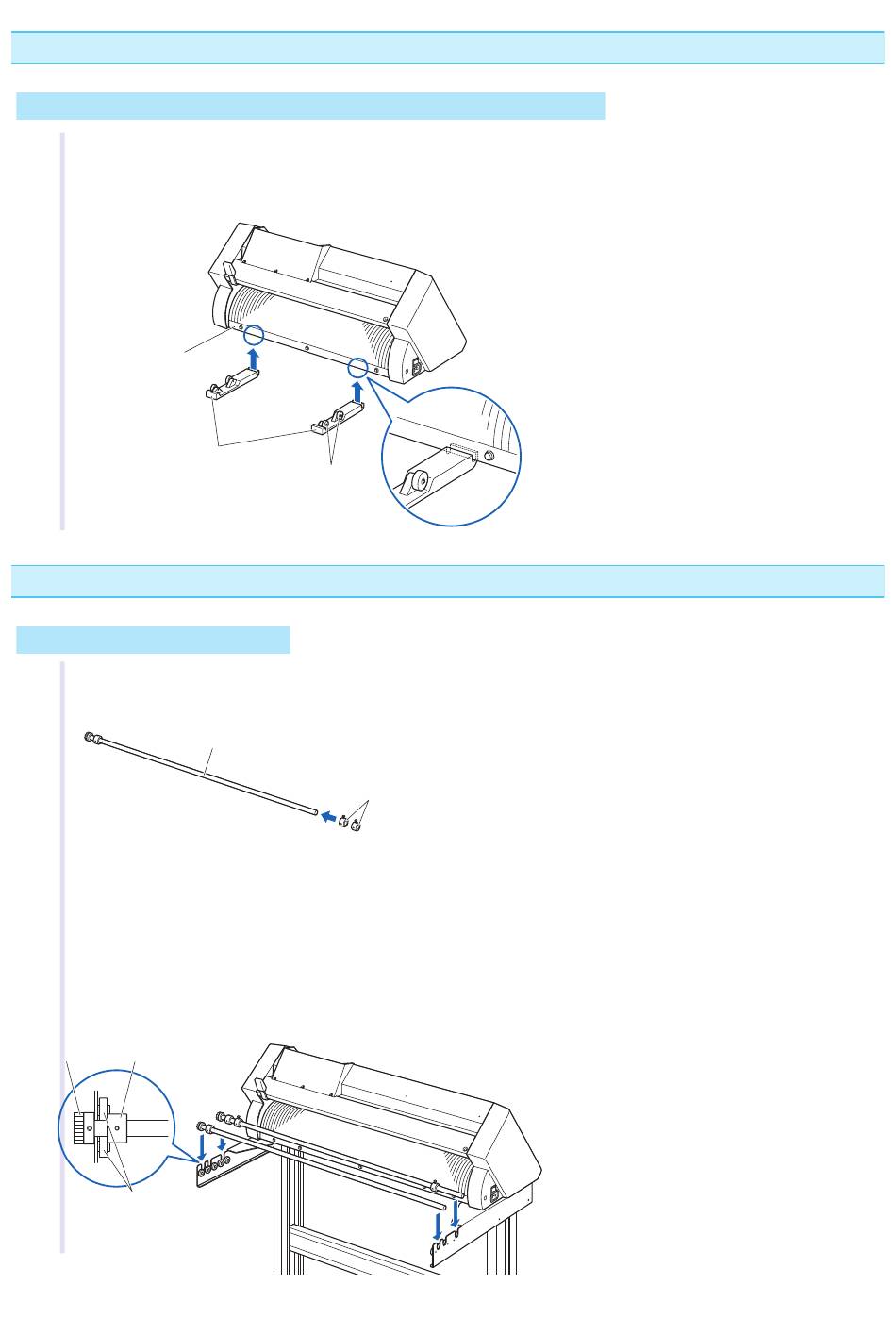

Positionnez les supports de rouleau dans le guide
arrière de la machine. Vérifiez que les roulements
soient orientés vers l'extérieur de chaque côté.
Rail de position des
supports de rouleau
Supports de rouleau
Assemblage des barres support de rouleau
Assemblage (CE6000-60)
1
Glissez les stoppeurs sur une barre support de
rouleau. (Ne serrez pas complètement la vis)
2
Placez le côté avec l'engrenage sur le côté gauche
de la machine (en regardant depuis l'arrière), puis
faites glisser la barre dans l'emplacement sur le bras
support .
Coulissez la barre support de rouleau de sorte qu'elle
soit bloquée par l'engrenage et la butée fixe. Assurez-
vous que la barre soit en contact avec le roulement.
Engrenage
Butée fixe
Roulements
Roulement
Barre support de rouleau
Stoppeurs
