4

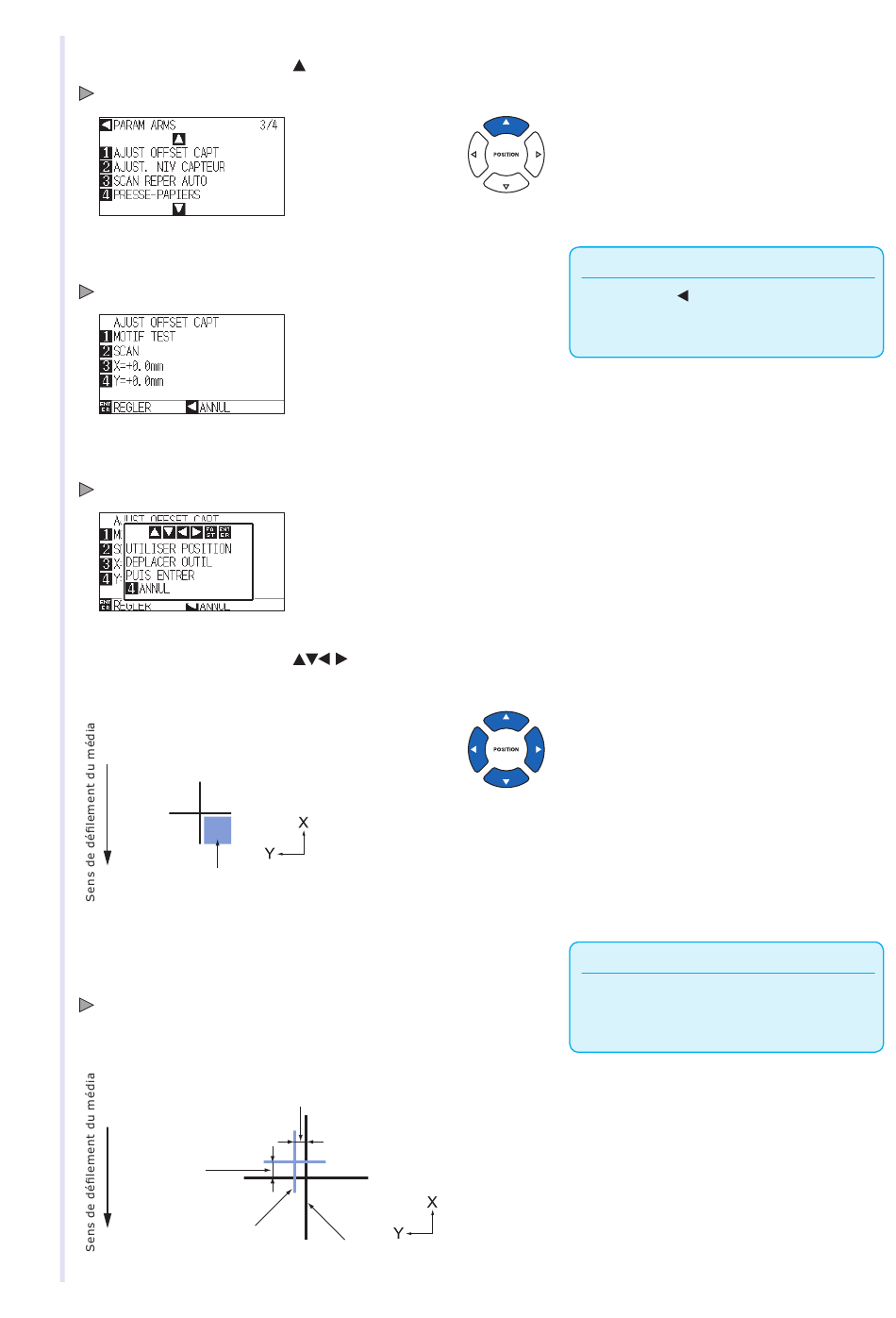

Appuyez sur POSITION ( ) 2 fois.
L'écran PARAM ARMS (3/4) s'affiche.
5
Appuyez sur [1] (AJUST OFFSET CAPT.).
L'écran AJUST OFFSET CAPT. est affiché.
6
Appuyez sur [2] (SCAN).
Le message suivant s'affiche.
7
Appuyez sur POSITION (
dans la zone de détection du repère.
Zone de détection du repère
Positionnez l'outil
dans cette zone
8
Vérifiez la position de l'outil et si c'est OK, appuyez
sur [ENTER].
Un repère de comparaison sera tracé après la détection de
celui imprimé (voir ci-dessous). L'écran AJUSTE OFFSET CAPT.
s'affiche lorsque l'opération est terminée.
Valeur de
décalage X
Repère de
comparaison
) et déplacez l'outil
Valeur de décalage Y
Repère de référence
A noter
Appuyer sur ( ) (ANNUL) permet de
revenir à l'écran PARAM ARMS (3/4) sans
changer les paramètres
A noter
Appuyer sur [4] (ANNUL) permet
de revenir à l'écran AJUST OFFSET
CAPTEUR sans changer les paramètres.
5-31
