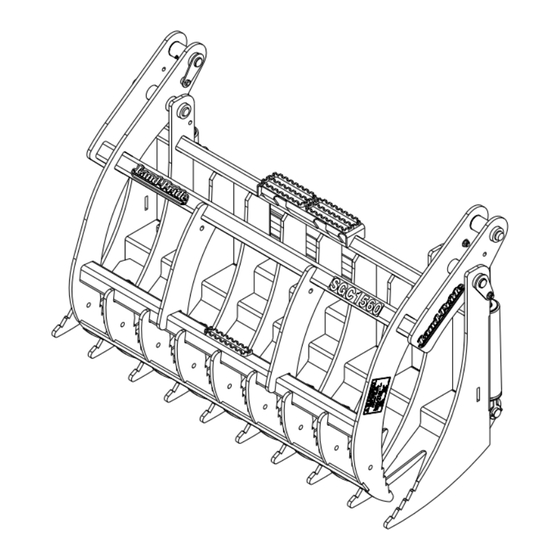

Grappins à griffes
SGC1560, SGC1572 et SGC1584
35433
Table des matières
Lire entièrement le Manuel d'utilisateur. Lorsque ce symbole apparaît,
!
les instructions et avertissements qui suivent sont importants;
les suivre sans exception. La vie de l'opérateur et celle des autres
en dépendent!
La photo de couverture peut présenter l'équipement en option
non fourni avec l'appareil de série.
Pour obtenir un Manuel d'utilisateur et une trousse d'étiquettes en
anglais ou en espagnol, communiquer avec un concessionnaire
Land Pride.
380-074M-FRC
Manuel d'utilisateur
Impression : le 26 juin 2023
Publicité
Manuels Connexes pour Land Pride SGC1560
Sommaire des Matières pour Land Pride SGC1560
- Page 1 Table des matières Grappins à griffes SGC1560, SGC1572 et SGC1584 35433 380-074M-FRC Manuel d’utilisateur Lire entièrement le Manuel d’utilisateur. Lorsque ce symbole apparaît, les instructions et avertissements qui suivent sont importants; les suivre sans exception. La vie de l’opérateur et celle des autres en dépendent!
- Page 2 Nom : Rue : Ville/province ou état : Numéro de téléphone : Courriel : Proposition 65 de la Californie AVERTISSEMENT : Cancer et dommages à la reproduction – www.P65Warnings.ca.gov Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 3 Droit d’auteur 2023. Tous droits réservés Land Pride fournit cette publication « telle quelle », sans aucune garantie, expresse ou implicite. Bien que toutes les précautions aient été prises dans la préparation du présent manuel, Land Pride n’assume aucune responsabilité pour les erreurs ou omissions. Land Pride n’assume non plus aucune responsabilité pour les dommages résultant de l’utilisation des informations contenues dans les présentes.
- Page 4 Se reporter au localisateur QR du intelligent. Balayer le code QR et prendre Manuel des pièces sur cette page une photo. pour des instructions détaillées. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 5 Informations importantes relatives à la sécurité Informations importantes relatives à la sécurité Il s’agit ci-dessous de pratiques courantes qui peuvent s’appliquer ou non aux produits décrits dans le présent manuel. La sécurité en tout temps Chercher le symbole d’alerte à la sécurité Le SYMBOLE D’ALERTE À...
- Page 6 Avant de quitter le siège du conducteur uniquement par des pièces d’origine correctement la taille de la roue avec pour effectuer un entretien, abaisser Land Pride. Ne pas modifier cet celle du pneu. l’accessoire jusqu’au sol et effectuer accessoire d’une manière susceptible Toujours maintenir la bonne pression toutes les procédures d’arrêt.
- Page 7 Un engin motorisé qui se déplace Ne jamais transporter de passagers lentement peut présenter des risques sur l’engin motorisé ni sur Land Pride recommande l’utilisation lorsqu’il est conduit sur des routes l’accessoire. d’une cabine de conduite ou d’un publiques. Ils sont difficiles à voir,...
- Page 8 Informations importantes relatives à la sécurité Il s’agit de pratiques courantes qui peuvent s’appliquer ou non aux produits décrits dans le présent manuel. Éviter l’exposition à la poussière Connaître et suivre les exigences de ne doivent pas porter de barbe ou de l’OSHA (ou toute autre exigence au moustache pouvant compromettre de silice cristalline (quartz)
- Page 9 Informations importantes relatives à la sécurité Cette page est volontairement vierge. 26 juin 2023...
- Page 10 Peler le dos de l’étiquette et presser l’étiquette fermement ou manquantes. Commander des étiquettes neuves auprès sur la surface d’installation. du concessionnaire Land Pride le plus proche. Pour trouver Repousser toutes les bulles d’air à l’aide d’une carte de le concessionnaire le plus proche, visiter le localisateur de concessionnaires à...
- Page 11 Table des matières Informations importantes relatives à la sécurité Cette page est volontairement vierge. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 12 P.O. Box 5060 d’origine Land Pride. Communiquer avec un concessionnaire Salina, KS 67402-5060 É.-U. Land Pride pour obtenir du service à la clientèle et toute pièce d’entretien ou de réparation nécessaire. Les concessionnaires Adresse électronique Land Pride ont du personnel compétent ainsi que les pièces de lpservicedept@landpride.com...
- Page 13 Attendre que tous les composants soient entièrement immobiles avant de quitter le siège du conducteur. Pour monter sur l’engin motorisé ou en descendre, utiliser les marches, les poignées de maintien et les surfaces antidérapantes. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 14 10. Continuer à la rubrique « Attelage du grappin à un engin Si le boulon en U (n 10) gêne les coudes (n 2), déplacer motorisé » à la page 12. le boulon en U comme suit : Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 15 90 degrés (n 10) sur les tuyaux hydrauliques (n 8 et 9) de Land Pride pour raccorder le grappin à un chargeur à direction et serrer. différentielle ou à un chargeur à chenilles. Consulter le Manuel d’utilisateur de l’engin motorisé...
- Page 16 « Raccordement des tuyaux à un chargeur à des commandes hydrauliques auxiliaires pour soulever direction différentielle ou à un chargeur à chenilles » complètement les goupilles de verrouillage. à la page 14. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 17 Passer à la rubrique « Vérification des dégagements IMPORTANT : S’assurer que les raccords des tuyaux de l’équipement » à la page 15. hydrauliques et de l’engin motorisé sont propres avant de les raccorder. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 18 Pour obtenir une aide supplémentaire, se référer aux instructions de raccordement hydraulique dans le Manuel d’utilisateur de l’engin motorisé. Passer à la rubrique « Vérification des dégagements de l’équipement » à la page 15. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 19 étapes 1 à 12. Consulter la Figure 1-7 : IMPORTANT : Le système hydraulique du grappin peut contenir de l’air, ce qui peut causer un mouvement irrégulier des vérins. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 20 à passer en dessous de l’accessoire ou de sa charge. L’accessoire protégé contre toute blessure grave ou la mort et en cas de chute ou la charge peuvent tomber. ou de renversement de l’appareil. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 21 Pour les coordonnées, se référer à la rubrique « Creuser sans danger » à la section « Informations importantes relatives à la sécurité » débutant à la page 1. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 22 12. Placer la charge à une faible hauteur de déplacement sécuritaire avant de la transférer au site de déchargement. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 23 Abaisser le grappin à la hauteur de transport (près du sol) avant de se déplacer à nouveau. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 24 Consulter la Figure 1-4 à la page 13 ou la Figure 1-5 à la déconnectés. page 14 : Déconnecter les tuyaux hydrauliques (n 4 et 5) de l’engin motorisé et ranger les tuyaux sur le grappin. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 25 à direction différentielle, puis le mettre en marche. Il faudra peu de temps pour apprendre à utiliser le nouveau grappin à griffes Land Pride, mais nous recommandons de prendre le peu de temps nécessaire pour s’exercer à fixer solidement le grappin à...
- Page 26 à éviter les problèmes de la soupape de commande et du vérin raccords hydrauliques. hydraulique. Remplacer les pièces usées, endommagées ou manquantes du grappin uniquement avec des pièces d’origine Land Pride. Entreposage à long terme Remplacer les étiquettes de sécurité illisibles ou manquantes Nettoyer, inspecter, entretenir et effectuer les réparations en obtenant de nouvelles étiquettes auprès du concessionnaire...
- Page 27 Points de pivotement du vérin hydraulique 2 embouts de graissage (1 par vérin) Type de lubrification : Graisse à multiples usages Quantité : Au besoin (s’assurer que la graisse est visible) 35440 Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 28 Puissance de pression maximale 24 131 kPa (3 500 lb/po2) SGC1560 = 158,1 cm 63,5 cm SGC1572 = 186,1 cm SGC1584 = 216,5 cm 97,8 cm 32,7 cm Longueur utile 35439 Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 29 Goupilles de grand diamètre pour une meilleure résistance. Vérins hydrauliques doubles Permettent à la mâchoire supérieure de mieux saisir le matériau. Matériau des dents de grade 80 Plus du double de la résistance de l’acier doux. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 30 Soulèvement d’objets qui se trouvent dans le sol. des objets. Calage d’objets entre les dents avec la mâchoire Ne pas caler d’objets entre les dents avec supérieure. la mâchoire supérieure. Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 31 Tous les contre-écrous ou attaches lubrifiées : Utiliser 75 % du couple de serrage. (c.-à-d. 1/2 po – 13 GR5 = 103 N·m; 75 % de 103 ou 0,75 x 103 = 77 N·m) Grappins à griffes SGC1560, SGC1572 et SGC1584 380-074M-FRC 26 juin 2023...
- Page 32 Cette garantie se limite à la réparation ou au remplacement de toute pièce défectueuse par Land Pride et à l’installation par le concessionnaire de toute pièce de rechange, et ne couvre pas les pièces d’usure normale. Land Pride se réserve le droit d’inspecter tout équipement ou toute pièce faisant l’objet d’une réclamation pour défaut de matériaux ou de...
