ATTENTION!
Ne percez et ne soudez jamais
les extrémités des fils. Cela
est strictement interdit !
ATTENTION!
Ne raccordez pas le câble
sans gaine à l'extrémité.

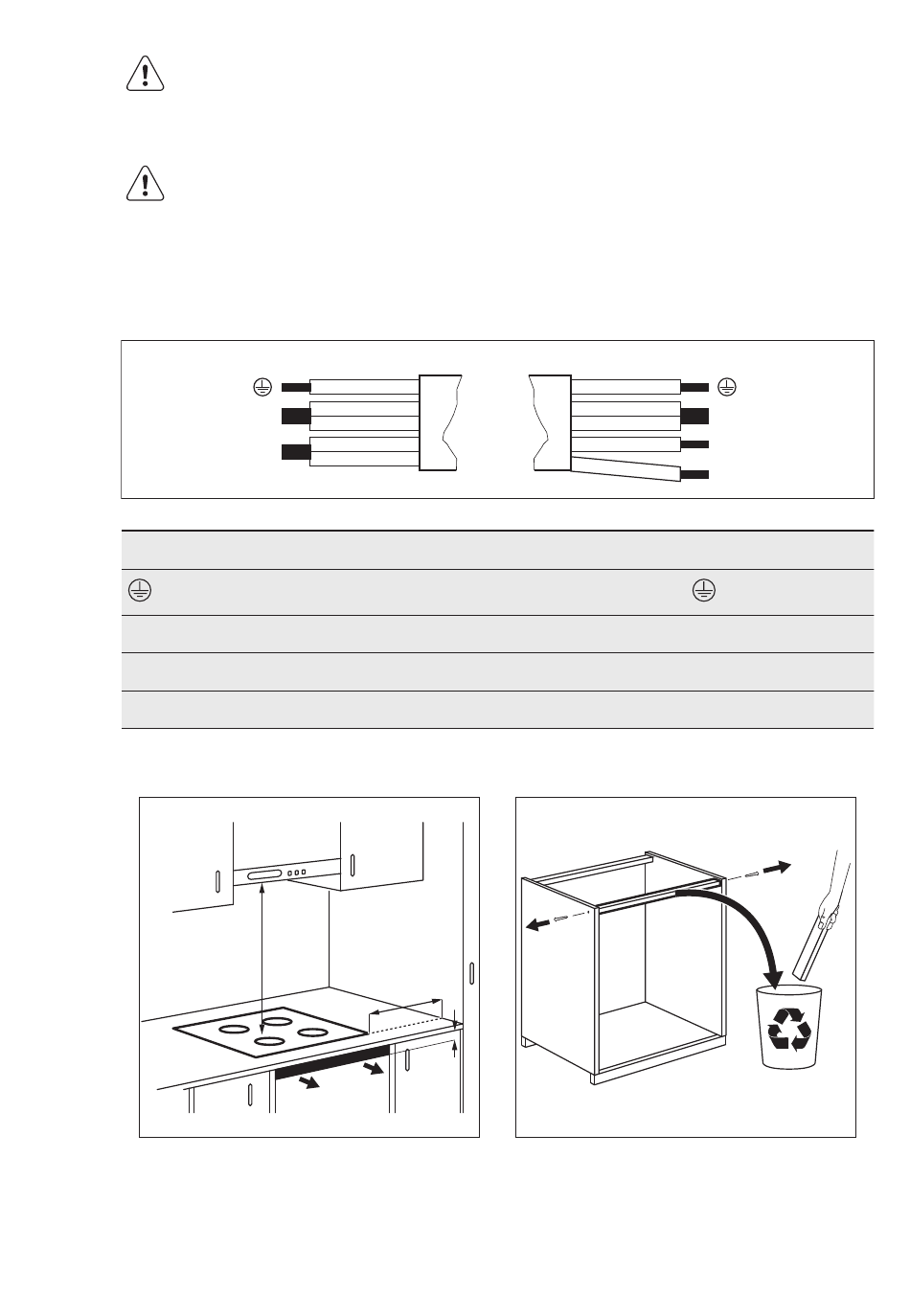

Raccordement biphasé
1. Retirez le câble et la gaine des fils
noir et marron.
230V~
N
L
Raccordement monophasé - 230 V~
N
L
8.4 Montage
min.
500mm
Vert - jaune
Bleu et gris
Noir et marron
min.
50mm
min.
2mm
2. Dénudez les extrémités des fils noir
et marron.
3. Appliquez un nouvelle gaine de
1,5 mm² à chaque extrémité du
câble. (nécessite un outil spécial)
Coupe transversale du câble
400V 2~N
Raccordement biphasé - 400 V 2 ~ N
Vert - jaune
Bleu et gris
Noir
Marron
FRANÇAIS
37
N
L1
L2
N
L1
L2
