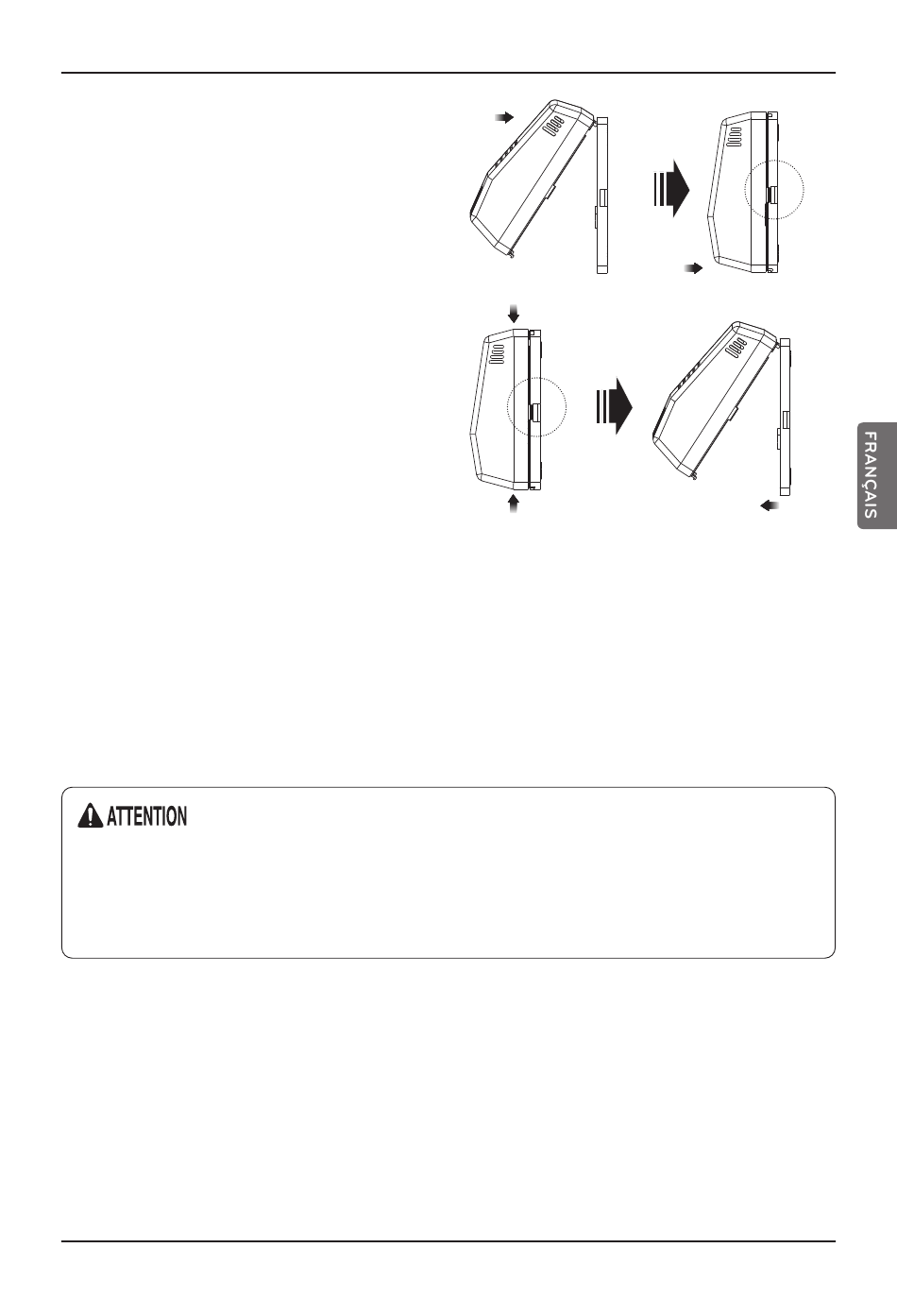

5. Fixer la partie supérieure de l'embout de pro-
tection du capteur (plaque avant) à l'étui de
protection du capteur (plaque de fond) fixé au
mur comme indiqué dans la figure de droite.
Appuyer pour combiner avec la pièce infé-
rieure.
- Assembler les quatre côtés de l'étui de pro-
tection du capteur pour éviter tout écart.
Pour retirer l'embout de protection du capteur,
appuyer sur les parties supérieure et infé-
rieure du protecteur isolant du capteur
(plaque avant) comme indiqué dans la figure,
et le retirer de la partie inférieure
6. Si la distance entre le capteur et le condensa-
teur intérieur est égal ou supérieure à 10 m,
utiliser un câble de prolongement.
- Ne pas installer un câble de plus de 50 m.
(Il peut provoquer une défaillance de com-
munication.)
* Pour acheter des câbles de prolongement,
contacter une entreprise spécialisée
(Hisys).
Ne pas installé le détecteur dans le mur
Ne pas excéder 50 m entre unité intérieure et détecteur
* lors de la mise en place d'une extension, assurez vous que les connexions sont correctes
* le type de câble d'extension: 2547 1007 22#???? équivalent ou supérieur
Ordre d'installation
Mur
Mur
Manuel d'installation 13
