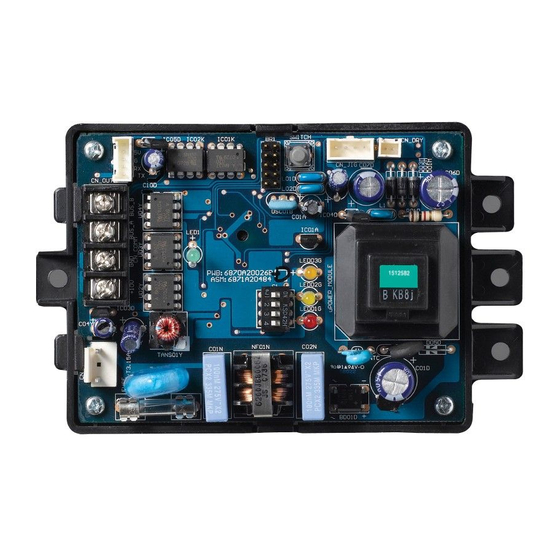

LG PI485 Manuel D'installation
  1. Manuels
  2. Marques
  3. LG Manuels
  4. Climatiseurs
  5. PI 485
  6. Manuel d'installation
LG PI485 Manuel D'installation

LG PI485 Manuel D'installation

Masquer les pouces Voir aussi pour PI485:

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 31

Liens rapides

Télécharger ce manuel
INSTALLATION MANUAL
AIR
CONDITIONER
Please read this installation manual completely before installing the product.
Installation work must be performed in accordance with the national wiring
standards by authorized personnel only.
Please retain this installation manual for future reference after reading it
thoroughly.
PI485
PMNFP14A0 / PMNFP14A1
P/NO : MFL57868521
All manuals and user guides at all-guides.com
www.lg.com

Publicité

loading

Manuels Connexes pour LG PI485

Sommaire des Matières pour LG PI485

  • Page 1 Please read this installation manual completely before installing the product. Installation work must be performed in accordance with the national wiring standards by authorized personnel only. Please retain this installation manual for future reference after reading it thoroughly. PI485 PMNFP14A0 / PMNFP14A1 www.lg.com P/NO : MFL57868521...
  • Page 2 All manuals and user guides at all-guides.com PI 485 INSTALLATION MANUAL TABLE OF CONTENTS Safety Precautions ............3~4 Part Description ..............5 Accessory Parts ..............6 Installation Guide ............7~9 n Installation Steps ..................7 n DIP Switch Configuration ................8 n Advanced Lock Control Type ..............
  • Page 3 All manuals and user guides at all-guides.com Safety Precautions Safety Precautions To prevent injury to the user or other people and property damage, the following instructions must be followed. n Incorrect operation due to ignoring instruction will cause harm or damage. The seriousness is classified by the following indications.
  • Page 4 All manuals and user guides at all-guides.com Safety Precautions Use the correctly rated Do not install, remove, or re- For installation, always breaker or fuse. install the unit by yourself contact the dealer or an (customer). Authorized Service Center. • There is risk of fire or electric •...
  • Page 5 BUS_B: RS-485 (-) Terminal DIP Switch: Product Selection (Refer to the 「DIP Switch Configuration」 ) CN_OUT: Outdoor Unit Connector Reset Switch: PI485(M) Reset * Note : RS-485 is one of the international interface standards for serial communication. Installation Manual 5...
  • Page 6 All manuals and user guides at all-guides.com Acceassory Parts Acceassory Parts Multi-V 1 2 3 4 5 6 7 8 PI485 : PMNFP14A0(1EA) BRACKET (1EA) SCREW (4EA) or PMNFP14A1(1EA) Multi Multi-V WIRE ASSY 1(1EA) WIRE ASSY 2(1EA) WIRE ASSY 3(1EA)
  • Page 7 • Error : Check the DIP Switch setting & wiring connections Check RS-485 Communication Status LED: • Normal : LED blinks when PI485 receives data from central controller. • Error : Check the wiring connections 8. Finally if all of the above steps are OK, then tie the cables by tie wraps & clamp...
  • Page 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 * LGAP : LG Air conditioner Protocol Multi V & Multi(LGAP applied) products Configuration Methods ‘ 1 ON, All others OFF: Multi V products(Except CRUN products) or...
  • Page 9 NOTE : The advanced lock setting Some products do not support advanced lock function. In this case, The fifth dip switch on PI485 must be on. In case of product applied to advanced function, it can process the advanced lock function without fifth dip switch ON.
  • Page 10 All manuals and user guides at all-guides.com 10 485 Gateway(M)
  • Page 11 L'installazione deve essere eseguita in conformità con le norme nazionali per le connessioni solo da parte di personale autorizzato. Dopo avere letto il manuale di installazione conservarlo in un luogo sicuro per usarlo in futuro. PI485 PMNFP14A0 / PMNFP14A1 www.lg.com...
  • Page 12 All manuals and user guides at all-guides.com Manuale d’uso e manutenzione dell’unità di controllo centrale SOMMARIO Precauzioni operative e installazione dei componenti .. 3~4 Descrizione dei componenti ..........5 Parti accessorie ..............6 Guida d’installazione ............7~9 n Fasi d’installazione..................7 n Configurazione del commutatore ..............8 n Comando blocco avanzato................9 2 485 Gateway(M)
  • Page 13 All manuals and user guides at all-guides.com Precauzioni di sicurezza Precauzioni di sicurezza Per evitare infortuni dell'utente o altre persone e danni alle cose, attenersi alle seguenti istruzioni. n L’uso errato causato dalla mancata osservanza delle istruzioni può causare danni o lesioni. L’importanza è...
  • Page 14 All manuals and user guides at all-guides.com Precauzioni di sicurezza n Funzionamento Utilizzare fusibili o L'unità non deve essere Per l'installazione, interruttori automatici di installata né rimossa rivolgersi sempre al giusta tensione. rivenditore o a un dall'utente (cliente). centro di assistenza autorizzato.
  • Page 15 BUS_B: Terminale RS-485 (-) Commutatore: Selezione prodotto (fare riferimento alla configurazione dei microinterruttori) CN_OUT: Connettore unità esterna Interruttore di resettaggio: Dispositivo di azzeramento PI485(M) *Nota : RS-485 è uno degli standard internazionali di interfaccia per la comunicazione serialeseriale Manuale d'installazione 5...
  • Page 16 All manuals and user guides at all-guides.com Parti accessorie Parti accessorie Multi-V 1 2 3 4 5 6 7 8 PI485 : PMNFP14A0(1EA) STAFFA (1EA) VITE (4EA) or PMNFP14A1(1EA) Multi Multi-V FILO 1(1EA) FILO 2(1EA) FILO 3(1EA) Varie: Giunto (3 EA) - Collegamento cavi...
  • Page 17 • Errore: Funzionamento NG: Controllare l’impostazione del commutatore e i cablaggi Controllare il LED dello stato di comunicazione RS-485: • Normale: Il LED lampeggia quando il PI485 riceve dati dal controller centrale. • Errore: Funzionamento NG: Controllare i cablaggi 8. Se le fasi precedenti sono state eseguite con successo, allacciare i cavi mediante giunti e morsetto.
  • Page 18 Premere il pulsante di ripristino dopo avere modificato il microinterruttore. NOTA: Prodotto Multi(senza inverter) applicato PCB_comune PCB P/NO. : 6871A20917* P/NO. : 6871A20918* P/NO. : 6871A20910* *Nota: LGAP è uno speciale protocollo utilizzato su condizionatori d'aria LG per il controllo centrale. 8 485 Gateway(M)
  • Page 19 NOTA: Impostazione del blocco avanzato Alcuni prodotti non supportano la funzione di blocco avanzato. In questo caso, il quinto interruttore dip sul PI485 deve essere attivato. In caso di prodotti applicati alla funzione avanzata, è possibile elaborare la funzione di blocco avanzato senza il quinto interruttore dip attivo.
  • Page 20 All manuals and user guides at all-guides.com 10 485 Gateway(M)
  • Page 21 Por favor, lea completamente este manual antes de instalar el producto. El trabajo de instalación debe realizarse conforme a los estándares de cableado nacionales por el personal autorizado. Una vez haya leído el manual atentamente, guárdelo para futuras referencias. PI485 PMNFP14A0 / PMNFP14A1 www.lg.com...
  • Page 22 All manuals and user guides at all-guides.com Manual de uso y cuidado de la unidad de control central ÍNDICE Instalación de las piezas y precaución con el funcionamiento ..............3~4 Descripción de las piezas ..........5 Accesorios ................. 6 Guía de instalación ............7~9 n Pasos a seguir en la instalación ..............7 n Configuración dle Puente DIP ..............8 n Tipo de control de bloqueo avanzado ............9...
  • Page 23 All manuals and user guides at all-guides.com Precauciones de seguridad Precauciones de seguridad Para evitar lesiones al usuario o a otras personas y daños a la propiedad, siga estas instrucciones. n Una operaci’on incorrecta por ignorar las instrucciones provocará lesiones o daños. La seriedad se clasifica por las siguientes indicaciones.
  • Page 24 All manuals and user guides at all-guides.com Precauciones de seguridad n Operación Utilice el interruptor o No instale, retire ni Para la instalación, fusible de valor nominal vuelva a instalar la póngase en contacto adecuado. unidad por sí mismo siempre con su (cliente).
  • Page 25 Puente DIP: Selección de producto (Consulte la 「Configuración del interruptor selector」 ) CN_OUT: Conector de la unidad exterior Interruptor de rearmeo: PI485(M) Rearme * Nota: RS-485 es uno de los estándares internacionales de interfaz para la comunicación en serie. Manual de instalación 5...
  • Page 26 All manuals and user guides at all-guides.com Accesorios Accesorios Multi-V 1 2 3 4 5 6 7 8 PI485 : PMNFP14A0(1EA) Tornillo (4EA) ESCUADRA (1EA) or PMNFP14A1(1EA) Multi Multi-V CONJUNTO CONJUNTO CONJUNTO DEL CABLE 1(1EA) DEL CABLE 2(1EA) DEL CABLE 3(1EA) Otros : Prensaestopas (3 EA) –...
  • Page 27 Compruebe el LED de estado de comunicación RS-485: • Normal : El LED parpadea cuando el PI485 recibe datos del control central. • Error : Funcionamiento no OK: Compruebe las conexiones de cable 8. Finalmente, si todos los pasos anteriores están OK, ate los cables con amarres y prensaestopas.
  • Page 28 Pulse el botón Reset (resetear) tras cambiar el interruptor selector. NOTA: Producto Multi (sin inverter) con aplicación PCB común PCB P/NO. : 6871A20917* P/NO. : 6871A20918* P/NO. : 6871A20910* *Nota: LGAP es un protocolo especial utilizado en el aire acondicionado LG para control central. 8 485 Gateway(M)
  • Page 29 Algunos productos no admiten la función de bloqueo avanzado. Si este es el caso, el quinto interruptor DIP de PI485 debe estar en la posición ON (ACTIVADO). En caso de un producto aplicado a la función avanzada, puede procesar la función de bloqueo avanzado sin activar el quinto interruptor DIP.
  • Page 30 All manuals and user guides at all-guides.com 10 485 Gateway(M)
  • Page 31 Veuillez lire ce manuel dans son intégralité avant d'installer le climatiseur. L'installation doit être effectuée conformément aux normes électriques nationales par un personnel agréé uniquement. Après avoir lu ce manuel attentivement, conservez-le pour pouvoir vous y reporter ultérieurement. PI485 PMNFP14A0 / PMNFP14A1 www.lg.com...
  • Page 32 All manuals and user guides at all-guides.com Unité de commande centrale: mode d'emploi et d'entretien TABLE DES MATIÈRES Précautions d'installation et d'utilisation des composants.............3~4 Description des composants ..........5 Pièces accessoires ............6 Guide d'installation ............7~9 n Méthode d'installation ................7 n Configuration du commutateur DIP............8 n Type avancé...
  • Page 33 All manuals and user guides at all-guides.com Mesures de sécurité Mesures de sécurité Les instructions ci-après doivent être observées dans le but de prévenir tout risque de dommages corporels ou matériels. n L'utilisation non conforme, résultant de la négligence des instructions, est susceptible de provoquer des dommages corporels ou matériels dont la gravité...
  • Page 34 All manuals and user guides at all-guides.com Mesures de sécurité n Fonctionnement Utilisez un disjoncteur ou N'installez, n'enlevez ni Contactez toujours le fusible à valeur nominale remettez en place l'unité revendeur ou un centre appropriée. vous-même de service après vente (si vous êtes un client).
  • Page 35 Commutateur DIP: sélecteur du produit (Consulter 「Configuration du commutateur DIP」 ) CN_OUT: connecteur pour unité extérieure Bouton de remise à zéro: rétablit l'interface PI485(M) * Note : RS-485 est un des standards internationaux pour communication en série. Manuel d'installation 5...
  • Page 36 All manuals and user guides at all-guides.com Pièces accessoires Pièces accessoires Multi-V 1 2 3 4 5 6 7 8 PI485 : PMNFP14A0(1EA) SUPPORT (1EA) VIS (4EA) or PMNFP14A1(1EA) Multi Multi-V FAISCEAU DE FILS 3(1EA) FAISCEAU DE FILS 2(1EA) FAISCEAU DE FILS 1(1EA) Divers : Faisceau de fils 4 (1 EA) –...
  • Page 37 7. Vérifiez le voyant d'état de transmission du RS-485 • Normal : La DEL clignote lorsque le PI485 reçoit des données de la part du contrôleur central. • Erreur : Pas de fonctionnement: vérifiez les connexions des câbles.
  • Page 38 Après changer le commutateur DIP, appuyez sur la touche de réinitialisation. NOTE: Multi (non inverseur) compatible avec CCI commune PCB P/Nº : 6871A20917* P/Nº : 6871A20918* P/Nº : 6871A20919* *Note : LGAP est un protocole spécial utilisé sur les climatiseurs LG pour un contrôle central. 8 Interface 485 (M)
  • Page 39 Le réglage du commutateur doit être fait soigneusement. Après changer le commutateur DIP, appuyez sur la touche de réinitialisation. A la fin du réglage de l'interrupteur à positions multiples, le PI485 doit être remis à zéro. Manuel d'installation 9...
  • Page 40 All manuals and user guides at all-guides.com 10 Interface 485 (M)
  • Page 41 Bitte lesen Sie diese Montageanleitung vor der Montage des Gerätes vollständig durch. Die Montage darf nur durch qualifiziertes Personal und muss gemäß den natio- nalen Bestimmungen für elektrische Anschlüsse erfolgen. Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren Gebrauch auf. PI485 PMNFP14A0 / PMNFP14A1 www.lg.com...
  • Page 42 All manuals and user guides at all-guides.com Zentralsteuerungseinheit - Bedienungs- und Pflegeanleitung INHALTSVERZEICHNIS Montage der Bauteile und Vorsichtshinweise zum Betrieb ................... 3~4 Beschreibung der Bauteile ..........5 Zubehörteile ..............6 Montageanleitung ............7~9 n Montageschritte..................7 n DIP-Schalter-Konfiguration................8 n Erweiterte Steuerungssperre ..............9 2 485 Gateway(M)
  • Page 43 All manuals and user guides at all-guides.com Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden. n Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen. Die Schweregrade werden durch folgende Symbole gekennzeichnet. Dieses Symbol bedeutet Lebensgefahr oder Gefahr schwerer WARNUNG Verletzungen.
  • Page 44 All manuals and user guides at all-guides.com Sicherheitshinweise n Betrieb Eine Sicherung mit Das Gerät niemals Zur Montage immer den ordnungsgemäßer selbst (vom Kunden) Händler oder ein Nennleistung verwenden. montieren, entfernen qualifiziertes Service- oder neu installieren. Center verständigen. • Es besteht Feuer- oder •...
  • Page 45 All manuals and user guides at all-guides.com Beschreibung der Bauteile Beschreibung der Bauteile PI485 GATEWAY(M) 1 2 3 4 5 6 7 8 ] Beachten Sie, dass die Bauteile beim Modell PMNFP14A1 eine andere Position haben können. PMNFP14A0 :Innenanlage 1~16 Raum Anschließen verwenden PMNFP14A1: Innenanlage 1~64 Raum Anschließen verwenden...
  • Page 46 All manuals and user guides at all-guides.com Zubehörteile Zubehörteile Multi-V 1 2 3 4 5 6 7 8 PI485 : PMNFP14A0(1EA) HALTERUNG (1 Stk.) SCHRAUBEN (4 Stk.) or PMNFP14A1(1EA) Multi Multi-V KABELSATZ 1(1EA) KABELSATZ 2(1EA) KABELSATZ 3(1EA) Weitere Zubehörteile : Zugband (3 Stk.) - Kabelbinder Klemme (1 Stk.)
  • Page 47 • Normal : Normaler Betrieb - LEDs blinken stetig • Fehler : Kein Betrieb: Überprüfen Sie DIP-Schalterstellungen sowie Kabelanschlüsse Überprüfen Sie die RS-485 Verbindungsstatus-LED: • Normal : Die LED-Anzeige blinkt, wenn das PI485 Daten von der Zentralsteuerung empfängt. • Fehler : Kein Betrieb: Überprüfen Sie die Kabelanschlüsse 8.
  • Page 48 Systems führen. Die Schalterstellungen müssen sorgfältig vorgenommen werden. Betätigen Sie nach Änderung der DIP-Schalterstellung die Reset-Taste. HINWEIS: Multi-Gerät (Nicht-Inverter) mit gemeinsamer Leiterplatine Leiterplatine T/Nr.: 6871A20917* T/Nr.: 6871A20918* T/Nr.: 6871A20910* • Hinweis: LGAP ist ein besonderes Protokoll, das zur Zentralsteuerung von LG Klimageräten eingesetzt wird. 8 485 Gateway(M)
  • Page 49 HINWEIS : Erweitert Sperre Die erweiterte Sperrfunktion wird von bestimmten Produkten nicht unterstützt. In diesem Fall muss der fünfte DIP-Schalter am PI485 auf Ein eingestellt werden. Falls ein Produkt erweiterte Funktionen unterstützt, kann die erweiterte Sperrfunktion auch dann ausgeführt werden, ohne dass der fünfte DIP-Schalter auf EIN eingestellt ist.
  • Page 50 All manuals and user guides at all-guides.com 10 485 Gateway(M)
  • Page 51 Διαβάστε το παρόν εγχειρίδιο εγκατάστασης πλήρως προτού εγκαταστήσετε το προϊόν. Οι εργασίες εγκατάστασης πρέπει να πραγματοποιούνται σύμφωνα με τα εθνικά πρότυπα καλωδιώσεων και μόνο από εγκεκριμένο προσωπικό. Κρατήστε το παρόν εγχειρίδιο εγκατάστασης για μελλοντική αναφορά μετά την λεπτομερή ανάγνωσή του. PI485 PMNFP14A0 / PMNFP14A1 www.lg.com...
  • Page 52 All manuals and user guides at all-guides.com PI 485 ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ Προφυλάξεις ασφαλείας ..........3~4 Περιγραφή μερών ............5 Παρελκόμενα ..............6 Οδηγός εγκατάστασης ..........7~9 n Βήματα εγκατάστασης ................7 n Διαμόρφωση διακόπτη DIP ..............8 n Τύπος ελέγχου κλειδώματος για προχωρημένους ......9 2 485 Πύλη...
  • Page 53 All manuals and user guides at all-guides.com Προφυλάξεις ασφαλείας Προφυλάξεις ασφαλείας Για την αποφυγή τραυματισμών του χρήστη ή των άλλων ατόμων και την πρόκληση βλάβ η της ιδιοκτησίας, θα πρέπει να ακολουθούνται οι ακόλουθες οδηγίες. n Η λανθασμένη χρήση λόγω της άγνοιας των οδηγιών θα προκαλέσει βλάβη ή καταστρο φή.
  • Page 54 All manuals and user guides at all-guides.com Προφυλάξεις ασφαλείας Χρησιμοποιείστε το σωστά δ Μην εγκαθιστάτε, καταργείτε Για την εγκατάσταση, επικοι ιαβαθμισμένο διακόπτη ή ασ ή εγκαθιστάτε εκ νέου εσείς νωνείτε πάντα με τον αντιπρ φάλεια. οι ίδιοι (πελάτης) τη μονάδα. όσωπο...
  • Page 55 BUS_B: RS-485 (-) Ακροδέκτης Διακόπτης DIP: Επιλογή προϊόντος (Ανατρέξτε στη "Διαμόρφωση διακόπτη DIP") CN_OUT: Βύσμα μονάδας εξωτερικής χρήσης Επαναφορά διακόπτη: PI485 (M) Επαναφορά * Σημείωση: Το RS-485 είναι ένα από τα διεθνή πρότυπα διεπαφής για τη σειριακή επ ικοινωνία. ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ 5...
  • Page 56 All manuals and user guides at all-guides.com Παρελκόμενα Παρελκόμενα Multi-V 1 2 3 4 5 6 7 8 PI485: PMNFP14A0(1EA) ΒΡΑΧΙΟΝΑΣ (1EA) ΒΙΔΑ (4EA) ή PMNFP14A1(1EA) Multi Multi-V ΚΑΛΩΔΙΩΣΗ 1(1EA) ΚΑΛΩΔΙΩΣΗ 2(1EA) ΚΑΛΩΔΙΩΣΗ 3(1EA) Άλλα: Δεματικό καλωδίου (3 EA) - Σφιγκτήρας καλωδίου...
  • Page 57 • Κανονικό: Η λυχνία LED αναβοσβήνει συνεχώς • Σφάλμα: Ελέγξτε τις συνδέσεις ρύθμισης & καλωδίωσης του διακόπτη DIP Ελέξτε τη RS-485 λυχνία LED κατάστασης επικοινωνίας: • Κανονικό: Η λυχνία LED αναβοσβήνει όταν το PI485 λάβει δεδομένα από τον κεντρικό ελεγκτή. • Σφάλμα: Ελέξτε τις συνδέσεις καλωδίωσης...
  • Page 58 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 * LGAP: Πρωτόκολλο κλιματιστικού LG Μέθοδοι διαμόρφωσης προϊόντων Multi V & Multi (με εφαρμογή LGAP) ‘ 1 ΕΝΕΡΓΟ, Όλα τα άλλα ΑΝΕΝΕΡΓΑ: Τα προϊόντα Multi V (Εκτός από τα προϊό...
  • Page 59 ΣΗΜΕΙΩΣΗ: Η ρύθμιση κλειδώματος για προχωρημένους Ορισμένα προϊόντα δεν υποστηρίζουν τη λειτουργία κλειδώματος για προχωρημένους. Σε αυτήν την περίπτωση, ο πέμπτος διακόπτης dip στο PI485 πρέπει να είναι ενεργοποιημένος. Στην περίπτωση προϊόντος με δυνατότητα λειτουργίας για προχωρημένους, μπορεί να επεξεργαστεί τη...
  • Page 60 All manuals and user guides at all-guides.com 10 485 Πύλη (M)
  • Page 61 O trabalho de instalação deverá ser executado em conformidade com as normas de instalação nacionais e, apenas, por pessoal autorizado. Depois de ler este manual de instalação na totalidade, por favor, guarde-o para consultas futuras. PI485 PMNFP14A0 / PMNFP14A1 www.lg.com...
  • Page 62 All manuals and user guides at all-guides.com MANUAL DE INSTALAÇÃO PI 485 ÍNDICE Precauções de Segurança ..........3~4 Descrição dos Componentes ........... 5 Partes acessórias ............. 6 Guia de Instalação ............7~9 n Instalação passo a passo ................7 n Configuração do interruptor DIP ..............8 n Tipos de controlo de fecho avançado ............
  • Page 63 All manuals and user guides at all-guides.com Precauções de Segurança Precauções de Segurança Para prevenir ferimentos no utilizador ou noutras pessoas e danos de propriedade, deverá seguir as seguintes instruções. n O funcionamento incorrecto provocado pelo desrespeito das instruções poderá provocar ferimentos ou danos.
  • Page 64 All manuals and user guides at all-guides.com Precauções de Segurança Utilize o disjuntor ou fusível Não instale, remova ou Para a instalação, contacte correctamente indicados. reinstale a unidade você sempre o vendedor ou um mesmo (consumidor). Centro de Assistência Autorizado. •...
  • Page 65 Terminal BUS_B: RS-485 (-) Interruptor DIP: Selecção do produto (Consulte a configuração do Interruptor DIP) CN_OUT: Unidade de conexão externa Reset interruptor: PI485 (M) Reset * Nota : RS-485 é um dos interfaces internacionais para comunicação em série. Manual de Instalação 5...
  • Page 66 All manuals and user guides at all-guides.com Partes Acessórias Partes Acessórias Multi-V 1 2 3 4 5 6 7 8 PI485: PMNFP14A0(1EA) SUPORTE (1EA) PARAFUSO (4EA) ou PMNFP14A1(1EA) Multi Multi-V CONJ DE FIOS 1(1EA) CONJ DE FIOS 2(1EA) CONJ DE FIOS 3(1EA) Outros: Laço de invólucro (3 EA) –...
  • Page 67 • Erro: Verifique as ligações de definição & escrita do interruptor DIP Verifique o LED de Estado de comunicação RS-485 • Normal: O LED pisca quando o PI485 receber informação do controlador central. • Erro: Verifique as conexões de escrita 8.
  • Page 68 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 * LGAP: Protocolo de Ar Condicionado LG Multi V & Multi (LGAP Aplicável) produtos Métodos de configuração ‘ 1 LIGADO, Todos os outros DESLIGADOS: Produtos Multi V (excepto produtos 1 2 3 4 5 6 7 8 CRUN) ou Multi (não invertíveis) aplicável o PCB comum (Consulte a NOTA) ou...
  • Page 69 NOTA: Definição de fecho avançado Alguns produtos não suportam a função de fecho avançado. Nesse caso, o quinto interruptor DIP no PI485 deve estar LIGADO. Em caso de ser aplicada a função avançada ao produto, pode processar a função de fecho avançada sem o quinto interruptor DIP LIGADO.
  • Page 70 All manuals and user guides at all-guides.com 10 Passagem 485 (M)
  • Page 71 All manuals and user guides at all-guides.com INSTALLATIEHANDLEIDING CONDITIONER Lees deze installatiehandleiding zorgvuldig door voordat u het product installeert. De installatiewerkzaamheden moeten volgens de landelijke bedradingsnormen enkel door geautoriseerd personeel worden uitgevoerd. Bewaar deze installatiehandleiding na lezing zorgvuldig voor later gebruik. PI485 PMNFP14A0 / PMNFP14A1 www.lg.com...
  • Page 72 All manuals and user guides at all-guides.com PI 485 INSTALLATIEHANDLEIDING INHOUD Veiligheidsmaatregelen ..........3~4 Onderdelenomschrijving ........... 5 Accessoire onderdelen ............6 Installatiehandleiding ............. 7~9 n Installatiestappen ..................7 n DIP Schakelaar Configuratie ..............8 n Geavanceerde Vergrendeling Controletype ..........9 2 485 Gateway (M)
  • Page 73 All manuals and user guides at all-guides.com Veiligheidsmaatregelen Veiligheidsmaatregelen Houd u aan de volgende aanwijzingen om persoonlijk letsel van u of anderen en beschadiging van de apparatuur te voorkomen. n Besturingsfouten door het negeren van de aanwijzingen kunnen de apparatuur beschadigen. De ernst hiervan wordt uitgedrukt door de volgende pictogrammen.
  • Page 74 All manuals and user guides at all-guides.com Veiligheidsmaatregelen Gebruik een Installeer, verwijder of Bel de dealer of een erkende stroomonderbreker of opnieuw installeer het servicecentrale voor zekering van de juiste toestel niet zelf (klant). installatie. waarde. • Daardoor kunt u brand, kortsluiting •...
  • Page 75 BUS_A: *RS-485 (+) Terminal (Zie opmerking) BUS_B: RS-485 (-) Terminal DIP Schakelaar: Productselectie (zie DIP Schakelaar configuratie). CN_OUT: Aansluiting Buitentoestel Reset Schakelaar: PI485 (M) Reset * Opmerking: RS-485 is een van de internationale interface standaards voor seriële communicatie. Installatiehandleiding 5...
  • Page 76 All manuals and user guides at all-guides.com Accessoire onderdelen Accessoire onderdelen Multi-V 1 2 3 4 5 6 7 8 PI485: PMNFP14A0(1EA) BEUGEL (1EA) SCHROEF (4EA) of PMNFP14A1(1EA) Multi Multi-V KABELMONTAGE (1EA) KABELMONTAGE 2(1EA) KABELMONTAGE 3(1EA) Anders: Tie Wrap (3EA) - Kabelband...
  • Page 77 • Fout: Controleer de DIP Schakelaar instelling en kabelaansluitingen Controleer het RS-485 Communicatiestatus LED: • Normaal: LED knippert indien de PI485 gegevens ontvangt van een centrale controller. • Fout: Controleer de kabelaansluitingen 8. Indien tenslotte alle bovenstaande stappen OK zijn, zet u de kabels vast met tie wraps en klemmen.
  • Page 78 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 * LGAP: LG Airconditioner Protocol Multi V & Multi (LGAP toegepast) producten configuratiemethoden ‘ 1 AAN, Alle andere UIT: Multi V producten (Behalve CRUN producten) of Multi...
  • Page 79 OPMERKING : De geavanceerde vergrendelingsinstelling Sommige producten ondersteunen de geavanceerde vergrendelingsfunctie niet. In dit geval moet de vijfde dipschakelaar op de PI485 ingeschakeld zijn. In het geval van een product met geavanceerde functie kan de geavanceerde vergrendelingsfunctie gebruikt worden zonder dat de vijfde dipschakelaar AAN staat.
  • Page 80 All manuals and user guides at all-guides.com 10 485 Gateway (M)
  • Page 81 All manuals and user guides at all-guides.com PI485 PMNFP14A0 / PMNFP14A1 www.lg.com...
  • Page 82 All manuals and user guides at all-guides.com PI 485 安装手册 目 录 安全注意事项 ..................3~4 部件说明 ......................5 附件 ........................6 安装指南 ....................7~9 安装步骤 ............................ 7 DIP 开关配置 ........................... 8 高级锁定控制类型 ........................ 9 2 485 网关 (M)
  • Page 83 All manuals and user guides at all-guides.com 安全注意事项 安全注意事项 为了避免对用户和他人带来人身伤害和财产损失,必须遵守以下注意事项。 ■ 不遵守操作指南的错误操作会导致人身伤害和财产损失。严重程度通过以下两种方式来表示。 警 告 此符号表示可能造成死亡或严重伤害。 小 心 此符号表示可能造成损伤或伤害。 此手册中使用的符号含义说明如下。 请不要执行此操作。 请按照说明操作。 警 告 ■ 操 作 电源打开时请勿触摸 使用标准部件(接口)。 对于电力方面的操作,请联系 经销商、专业电工技术人员 或授权服务中心。 • 请不要自行拆卸或维修空调器。 • 请不要自行拆卸或维修空调器。 • 否则会有火灾或电击危险。 否则会有火灾或电击危险。 否则会有火灾或电击危险。 安装手册 3...
  • Page 84 All manuals and user guides at all-guides.com 安全注意事项 使用具有正确额定功率的断路 用户请不要自行安装、拆卸或 在安装时,请联系经销商或授权 器或保险丝。 重新安装此设备。 服务中心。 • 否则会有火灾或电击危险。 • 否则会有火灾、电击、爆炸或 • 否则会有火灾、电击、爆炸或 伤害的危险。 伤害的危险。 ■ 使用过程中 当产品浸湿(被水淹过或浸过)时,请联系授权服 确保不会有水分进入产品中。 务中心。 • 否则会有火灾或电击危险。 • 否则会导致火灾、电击或产品故障。 4 485 网关 (M)
  • Page 85 1 2 3 4 5 6 7 8 ✽ PMNFP14A1 的部件位置可能有所不同。 PMNFP14A0 :连接 1 ~ 16 台室内机 PMNFP14A1 :连接 1 ~ 64 台室内机 PI485 网关 (M) LED01G、02G 和 03G:通讯状态 LED LED1:RS-485 状态 LED CN_PWR:220V~ 接口 +10V: DC 10 V 端子...
  • Page 86 All manuals and user guides at all-guides.com 附件 附件 1 2 3 4 5 6 7 8 其它 : 扎带 (3 EA) - 扎带夹 (1 EA) 6 485 网关 (M)
  • Page 87 每 3 分钟此过程重复一次 • 不正常:检查室内机地址和接线 - LED2G(黄色),LED3G(橙色) • 正常:LED 持续闪烁 • 不正常:检查 DIP 开关设置和接线 检查 RS-485 通讯状态 LED: • 正常:当 PI485 从中央控制器接收数据时 LED 闪烁。 • 不正常:检查接线 8. 上述步骤均通过后,用扎带和夹子系紧电缆 小心 将 PI485 安装在 Multi V plus 中的噪声滤波器上。 检查了螺丝孔后安装 PI485。 安装手册 7...
  • Page 88 DIP 开关配置 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 * LGAP : LG Air conditioner Protocol Multi V & Multi(应用 LGAP)产品配置方法 ➔ 1 开启,其它全部关闭:MultiV 产品(CRUN 产品除外)或 Multi(定频)产品(应用了普通 PCB)(参见“注意”)或 Multi(变频)产品 + 中央控制器(所有类型)- 无 LGAP...
  • Page 89 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 注意： 高级锁定设置 某些产品不支持高级锁定功能。 在此情况下，PI485 上的第五个 DIP 开关必须为开启。 对于适用高级功能的产品，它可使用高级锁定功能而无需将第五个 DIP开关设为开启。 如果所有设备都支持高级锁定功能，则建议将第五个 DIP 开关设为关闭，这样高级锁定功能运行会更快。 高级能力控制型 ➔ 高级能力控制型 1、4、5和6为开，所有其他为关...
  • Page 90 All manuals and user guides at all-guides.com 10 485 网关 (M)
  • Page 91 All manuals and user guides at all-guides.com Representative : LG Electronics Inc. EU Representative, Krijgsman 1, 1186 DM Amstelveen, The Netherlands Manufacturer : LG Electronics Inc. Changwon 2nd factory, 84, Wanam-ro, Seongsan-gu, Changwon-si, Gyeongsangnam-do, KOREA...

Ce manuel est également adapté pour:

Pmnfp14a0Pmnfp14a1
