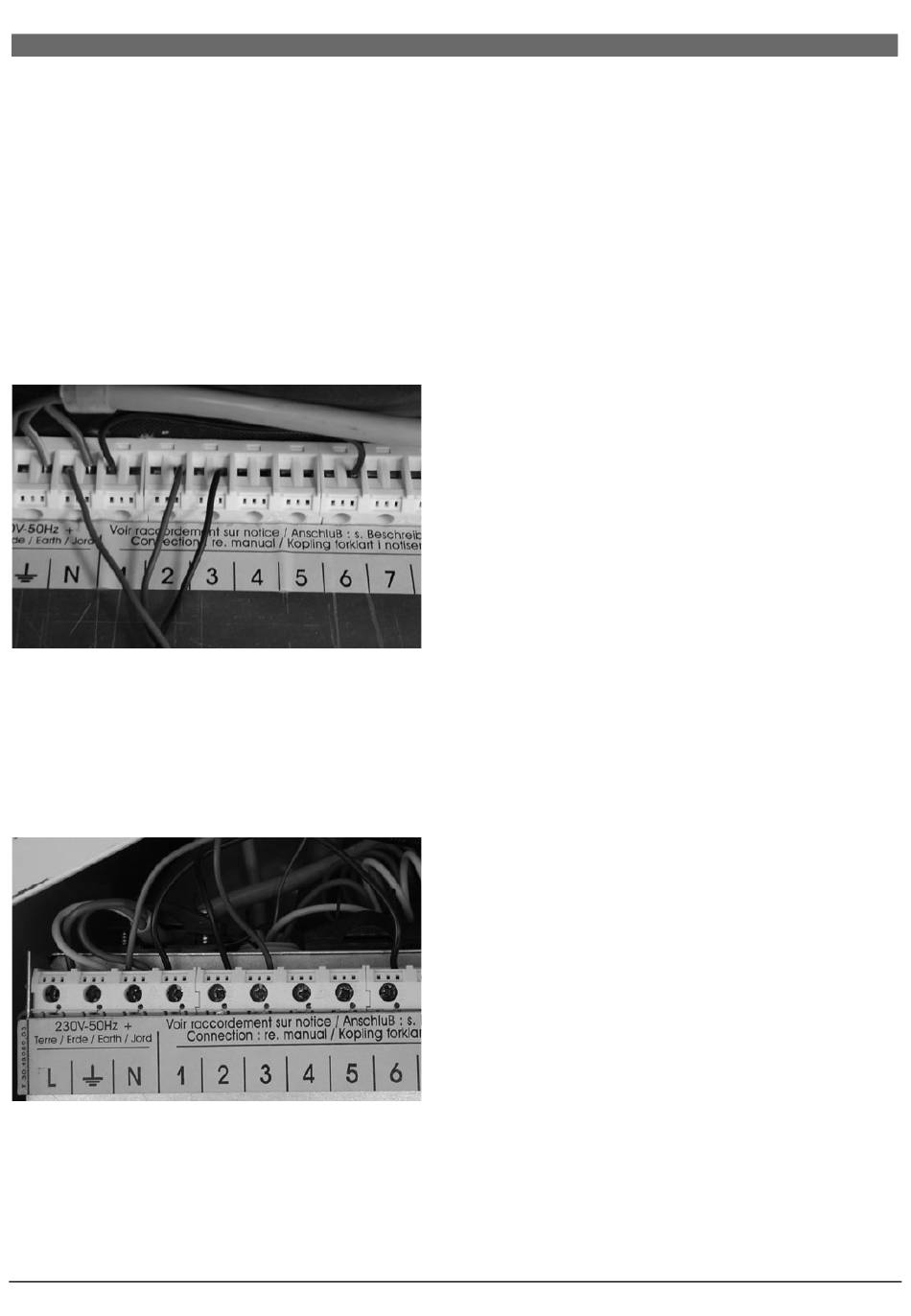

Réaliser le raccordement électrique du moteur
(1) au bornier de la chaudière :
- ôter le dessus de l'habillage,
- ôter le capot de protection,
1.1 - Chaudières OLIO 3500
- raccorder le moteur au bornier de la chau-
dière :
• fil bleu = neutre = borne N
• fil marron = ouverture de vanne = borne 2
• fil noir = fermeture de vanne = borne 3
1.2 - Chaudières OLIO 2500
- raccorder le moteur au bornier de la chau-
dière :
• fil bleu = neutre = borne N
• fil noir = ouverture de vanne = borne 2
• fil marron = fermeture de vanne = borne 3
MOTORISATION DE LA VANNE MELANGEUSE
- 5 -
