Sommaire des Matières pour Bosch REG 61

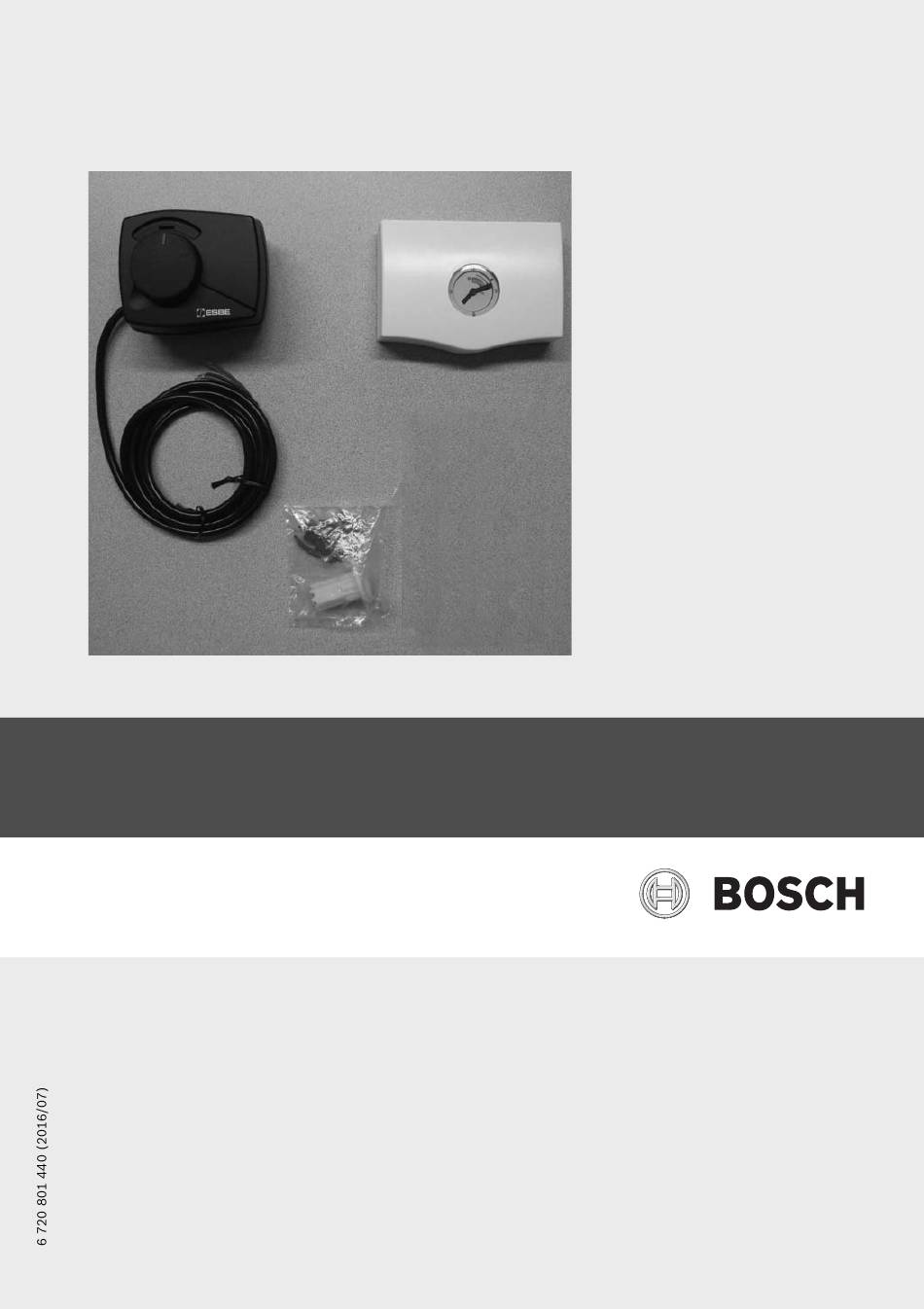

- Page 1 Accessoire de régulation REG 61 Notice de montage...
-
Page 2: Table Des Matières
SOMMAIRE - PRESENTATION ........................3 - DESCRIPTION ......................... 3 - COMPOSITION ........................4 - INSTALLATION ........................5 - CHAUDIERES OLIO 3500 / OLIO 2500 ................... 5 - Motorisation de la vanne mélangeuse ................ 5 - Montage du thermostat d’ambiance ................6 - CHAUFFERIES OLIO 4500 / OLIO 1500 ................. -
Page 3: Presentation
I - PRESENTATION 1 - DESCRIPTION La régulation REG 61 permet de piloter le chauffage, en fonction de la température am- biante, par action sur la vanne mélangeuse. Cette régulation peut s’adapter sur les chaudiè- res, Olio 2500, Olio 3500, et sur les chaudières Olio 1500, Olio 4500, équipées des panoplies... -
Page 4: Composition
• languette d’indication réglage moteur Thermostat d’ambiance avec : - piles LR6 - 1,5 V (autonomie 1 an) - notices d’utilisation et d’installation 2 x 2 - chevilles et vis de fixation Notice de montage de la régulation REG 61 - 4 -... -
Page 5: Installation
II - INSTALLATION 1 - CHAUDIERES OLIO 3500 / OLIO 2500 1.1 - Motorisation de la vanne mélangeuse Fig. 2 Olio 3500 1 .1 1 .2 1 .1 Olio 2500 1 .3 1 .1 1 .2 1 .2 1 .4 - Ouvrir la porte de façade de la chaudière, en rotation) avant de mettre en place le mo- teur (1) sur la vanne (12),... -
Page 6: Montage
INSTALLATION 1.2 - Montage thermostat Réaliser le raccordement électrique du moteur (1) au bornier de la chaudière : d’ambiance - ôter le dessus de l’habillage, - Oter le thermostat d’ambiance de son socle - ôter le capot de protection, - Se référer à la notice d'installation du ther- 1.1.1 - Chaudières Olio 3500 mostat (fig.2), - Remarque :... -
Page 7: Chaufferies Olio 4500 / Olio 1500
INSTALLATION 2 - CHAUFFERIES OLIO 4500 / OLIO 1500 2.1 - Motorisation de la vanne mélangeuse du bloc vanne/pompe monté à droite de la chaudière Départ Fig. 4 chauffage 45° Retour chauffage - Faire pivoter l’ensemble de la pompe (12) - vérifier que le bouton du moteur (14) est bien de 45°... - Page 8 INSTALLATION - choisir une des languettes (1.4) en fonction de l’indication désirée et la placer dans son logement (6), Réaliser le raccordement électrique du moteur (1) au bornier de la chaudière : - soulever le dessus de l’habillage (vis dans poignée, - engager le câble du moteur dans un des passe-fils prévu à...
-
Page 9: Motorisation De La Vanne Mélangeuse Du Bloc Vanne/Pompe Monté À Gauche De La Chaudière
INSTALLATION 2.2 - Motorisation de la vanne mélangeuse du bloc vanne/pompe monté à gauche de la chaudière Fig. 5 Départ chauffage 45° Retour chauffage - Faire pivoter l’ensemble de la pompe (12) en rotation) avant de mettre en place le mo- de 45°... -
Page 10: Montage D'ambiance
INSTALLATION Réaliser le raccordement électrique du moteur - fixer le socle du thermostat au mur, à l'aide (1) au bornier de la chaudière : des 2 vis et chevilles fournies (rep. 4, page 4 - chapitre I - PRESENTATION), à environ - soulever le dessus de l’habillage (vis dans 1,5 m du sol à... -
Page 11: Defauts De Fonctionnement
III - DEFAUTS DE FONCTIONNEMENT 1 - MOTEUR Le moteur (1) peut être débrayé de façon à commander manuellement la vanne. Pour ce faire : - tirer sur le bouton du moteur (14) et le tour- ner jusqu’à la position souhaitée. Le bouton (14) doit être impérati- vement mis en position enfoncée pour un fonctionnement automati-...
