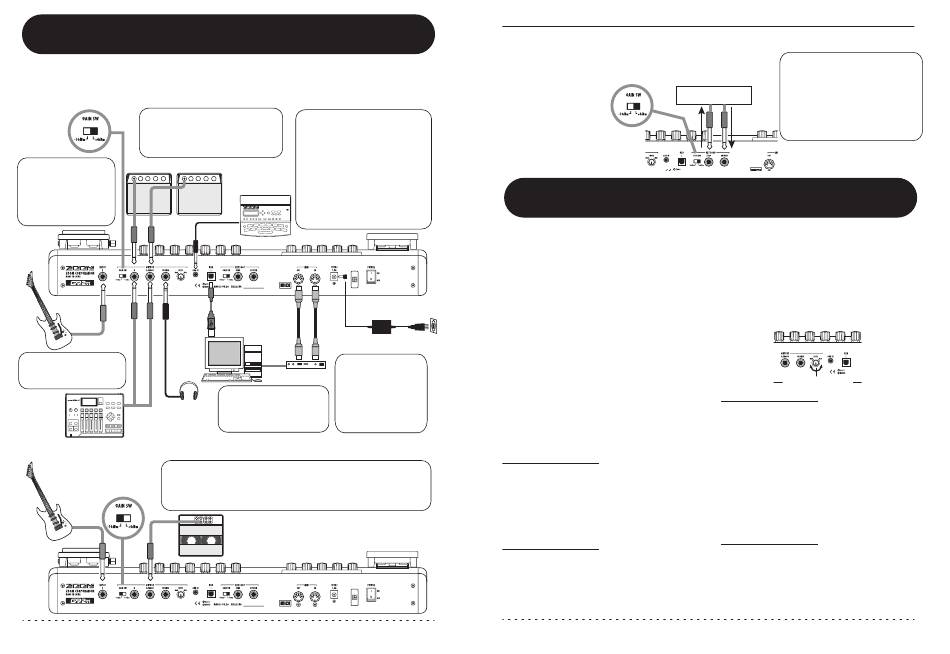

Branchements
Référez-vous aux exemples ci-dessous pour faire les connexions.
Exemple de connexion (1)
Sélecteur
Utilisez des câbles mono pour le
-10 dBm/
branchement aux amplis guitare.
+4 dBm
Si vous n'en utilisez qu'un, utilisez
la prise OUTPUT L/MONO.
Amplis pour guitare
Quand vous vous
branchez à l'entrée
guitare de la façade
d'un ampli guitare,
réglez le sélecteur sur
"-10 dBm".
Guitare
Utilisez un câble blindé
mono pour brancher la
guitare.
Casque
Enregistreur
multipîste
Exemple de connexion (2) (Connexion directe à l'entrée de l'ampli de puissance
Quand vous vous branchez à l'entrée amplificateur de puissance en
face arrière d'un ampli guitare, réglez le sélecteur sur "+4 dBm".
Sél. -10 dBm/+4 dBm
Le G9.2tt peut adapter ses caractéristiques à l'amplificateur
(fonction de sélection d'ampli). Pour des détails, voir page 58.
Guitare
8
Utilisez un câble adaptateur
stéréo en Y pour brancher une
boîte à rythmes (SB-246 ZOOM
ou similaire) ou un lecteur de
CD/MD. Le signal fourni à la
prise AUX IN n'est pas traité par
Boîte à rythme
les effets internes mais
ou similaire
directement envoyé tel quel aux
sorties OUTPUT L/MONO et
OUTPUT R. Le signal est aussi
envoyé au port USB.
Adaptateur secteur
Ordinateur
Les informations de
changement de patch
Interface MIDI
et de mouvement de
pédale peuvent être
En branchant le port USB
à un ordinateur, le G9.2tt
envoyées et reçues
peut servir d'interface
comme messages
audio.
MIDI.
)
Amplificateur pour guitare (face arrière)
ZOOM G9.2tt
Exemple de connexion (3)
(Connexion d'effet externe)
Quand un effet externe est connecté aux prises SEND/RETURN,
les réglages d'activation/désactivation d'effet (on/off) et de niveau
de départ/retour peuvent être mémorisés dans un patch. Pour des
détails, voir page 41.
Sélecteur EXT LOOP GAIN
Mise sous tension
Les étapes servant à la mise sous tension du G9.2tt sont décrites ci-dessous.
1.
Assurez-vous que tout ampli guitare
connecté est éteint.
De plus, baissez totalement la commande de
volume de l'ampli guitare.
2.
Branchez l'adaptateur secteur dans
une prise secteur et branchez son
câble dans le connecteur
d'alimentation AC IN du G9.2tt.
3.
Utilisez un câble mono pour relier la
guitare à la prise INPUT du G9.2tt.
4.
Utilisez un câble mono pour relier la
prise de sortie OUTPUT L/MONO à un
ampli guitare (si vous utilisez un ampli)
et OUTPUT R à un second ampli
guitare (si vous utilisez 2 amplis).
ASTUCE
Pour écouter au casque, branchez le câble du
casque dans la prise PHONES du G9.2tt.
5.
Mettez sous tension dans l'ordre
suivant: G9.2tt → ampli(s) pour guitare.
NOTE
Faites attention quand vous mettez le système
sous tension. Si vous allumez le G9.2tt alors que
l'ampli pour guitare est déjà allumé, vous risquez
d'endommager à la fois vos tympans et les haut-
parleurs.
ZOOM G9.2tt
Mise sous tension
Quand vous branchez un effet
ayant un niveau d'entrée nominal
de +4 dBm (effet en rack ou
similaire), utilisez le réglage
Effet externe
"+4 dBm". Quand vous branchez
un effet d'instrument ou une
pédale d'effet, utilisez le réglage
"-10 dBm".
6.
Jouez de la guitare et réglez le
volume sur l'ampli guitare, sur la
guitare et la commande LEVEL de la
face arrière du G9.2tt pour obtenir un
volume d'écoute optimal.
Face arrière
CommandeLEVEL
ASTUCE
Le G9.2tt a une caractéristique nommée "Amp
Select" (Sélection d'ampli) qui vous permet
d'adapter l'unité à différents types d'amplificateur.
Si nécessaire, sélectionnez le réglage approprié à
votre amplificateur la première fois que vous
→
utilisez le G9.2tt (
p. 58).
7.
Pour éteindre le système, éteignez les
divers éléments dans l'ordre inverse de
celui suivi pour la mise sous tension.
ASTUCE
Quand le sélecteur -10 dBm/+4 dBm de la face
a r r i è r e e s t r é g l é s u r " - 1 0 d B m " e t q u e l a
commande LEVEL est montée à fond, le G9.2tt a
un gain unitaire (le niveau de sortie est égal au
niveau d'entrée).
9
