D
Einsatzbereich
Die Zimmerspringbrunnenpumpe SPU 11 eig-
net sich zum Betrieb innerhalb von Gebäuden
z. B. in Pflanzbrunnen, Zimmerspringbrunnen
usw.

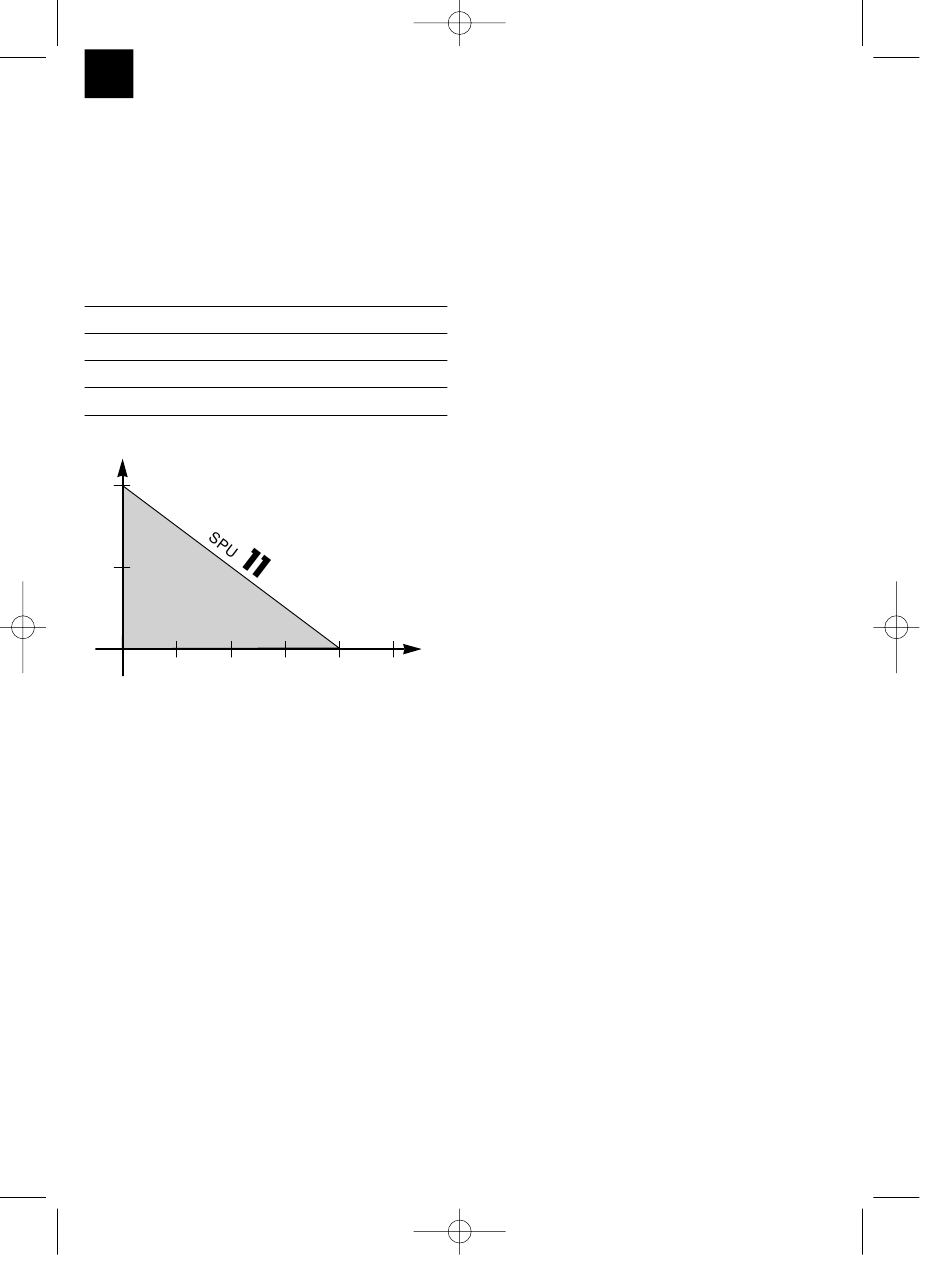

Technische Daten
Netzanschluß
Abgabeleistung
Fördermenge max.
Förderhöhe max,
H (m)
0,50
0,25
0 50 100
Pumpe
Der Stator der Kreiselpumpe ist, mit einer fest
angeschlossenen 3 m langen Netzleitung mit
Schutzkontaktstecker, hermetisch in Gießharz
in einem Kunststoffgehäuse vergossen. Der
Permanentmagnet-Rotor läuft beim Betrieb im
Wasser und braucht nicht geschmiert zu
werden.
2
Seite 2
230 V ~ 50 Hz
4 W
220 l/h
0,5 m
Q (L/h)
150 200 250
Hinweise
G
Die Pumpe darf, um Lagerschäden zu ver-
meiden, nicht trockenlaufen.
G Pumpe soll nur mit Fehlerstromschutz-
schalter (FI-Schalter) (30 mA oder 10 mA) an
einer ordnungsgemäßen Schutzkontakt-
steckdose mit 230 V ~ 50 Hz Wechselstrom
betrieben werden.
G
Die Pumpe ist für den Einsatz im Freien
z. B. Springbrunnen und Gartenteichen nicht
zugelassen, nur möglich mit 10 m Netz-
leitung H07RN-F.
G Bei nachlassender Förderhöhe oder För-
derleistung muß daß Ansauggehäuse (10)
gereinigt werden.
G Dazu Ansauggehäuse (10) der Pumpe runter
klappen
G
Ansauggehäuse reinigen.
G
Anschließend das Ansauggehäuse wieder
montieren.
Ebenso sollten insbesondere bei kalkhaltigem
Wasser die rotierenden Teile der Pumpe in
bestimmten Abständen gereinigt werden.
Dazu das Anssauggehäuse abnehmen, den
Filterraddeckel (8) nach hinten schieben und
den Rotor herausnehmen.
Alle Einzelteile reinigen und anschließend in
umgekehrter Reihenfolge zusammenbauen.
Ersatzteilbestellung
Bei eventuellen Ersatzteilbedarf sollten folgen-
de Angaben gemacht werden:
1. Typ des Gerätes
2. Artikelnummer des Gerätes
3. Identnummer des Gerätes
4. Ersatzteilnummer des erforderlichen
Ersatzteils.
