Vue du spectre
Une vue de spectre est une présentation des données d'un oscilloscope. Un spectre
est un diagramme du niveau de signal sur un axe vertical par rapport à la fréquence
sur l'axe horizontal. Le PicoScope s'ouvre sur une vue d'oscilloscope, mais vous pouvez
ajouter une vue de spectre par le biais du
analyseur de spectre conventionnel, une vue de spectre affiche un ou plusieurs
spectres avec un axe de fréquence commun. Chaque vue peut avoir autant de spectres

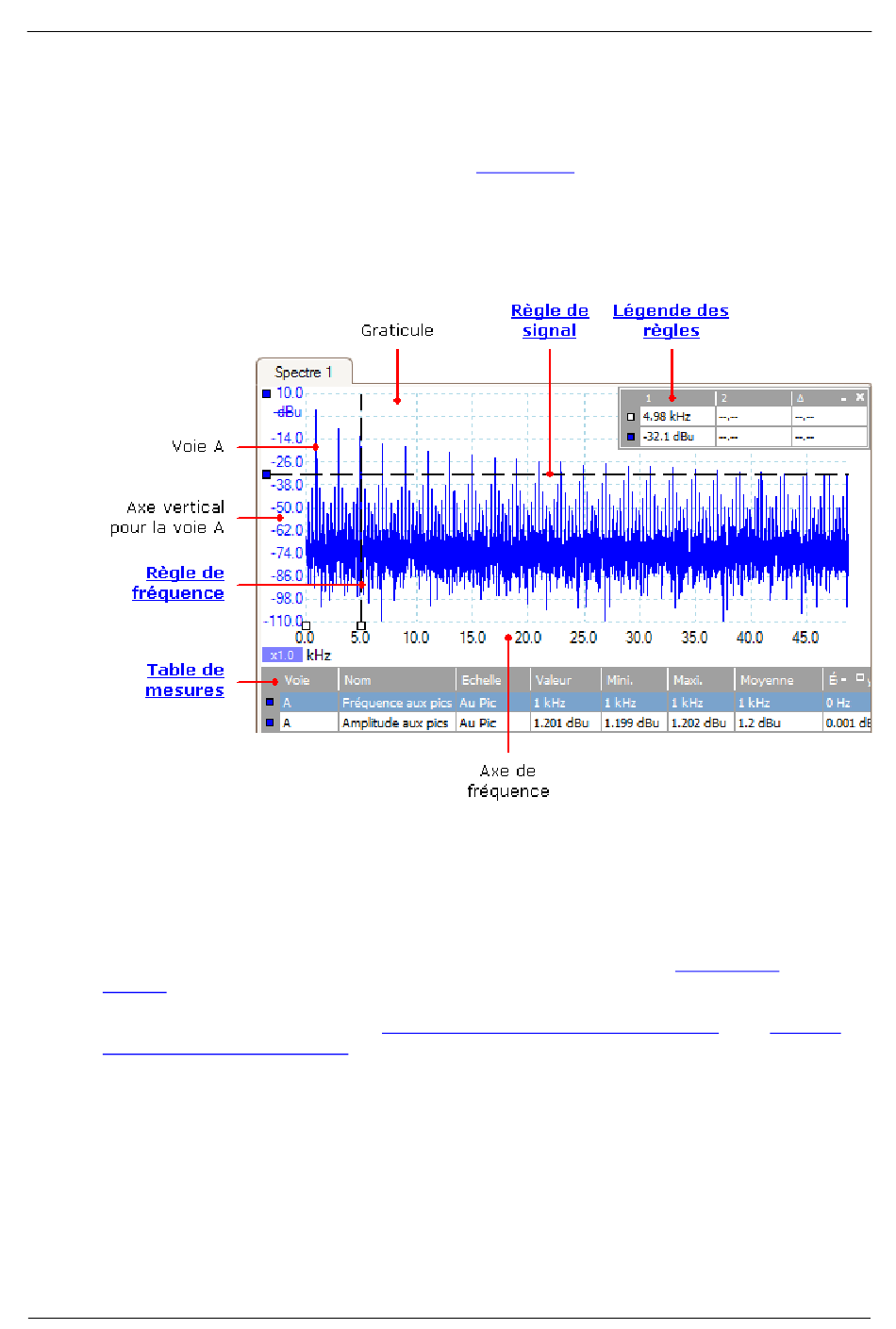

que l'oscilloscope a de voies. Cliquez sur l'une des légendes ci-dessous pour en savoir
plus sur la fonctionnalité correspondante.
À la différence de la vue d'oscilloscope, la vue de spectre ne fige pas les données aux
limites de la plage affichée sur l'axe vertical, de sorte que vous pouvez appliquer une
mise à l'échelle et un décalage de l'axe pour afficher plus de données. Les indications
de l'axe vertical ne sont pas fournies pour les données en dehors de ce qui est
considéré comme la plage utile, mais les règles fonctionnent toujours en dehors de
cette plage.
Les vues de spectre sont disponibles quel que soit le mode actif,
spectre.
Pour plus d'informations, voir :
dialogue Options du
