7.10.2.2 Boîte de dialogue Déclenchement numérique
Emplacement :
Objectif :
Applicabilité :

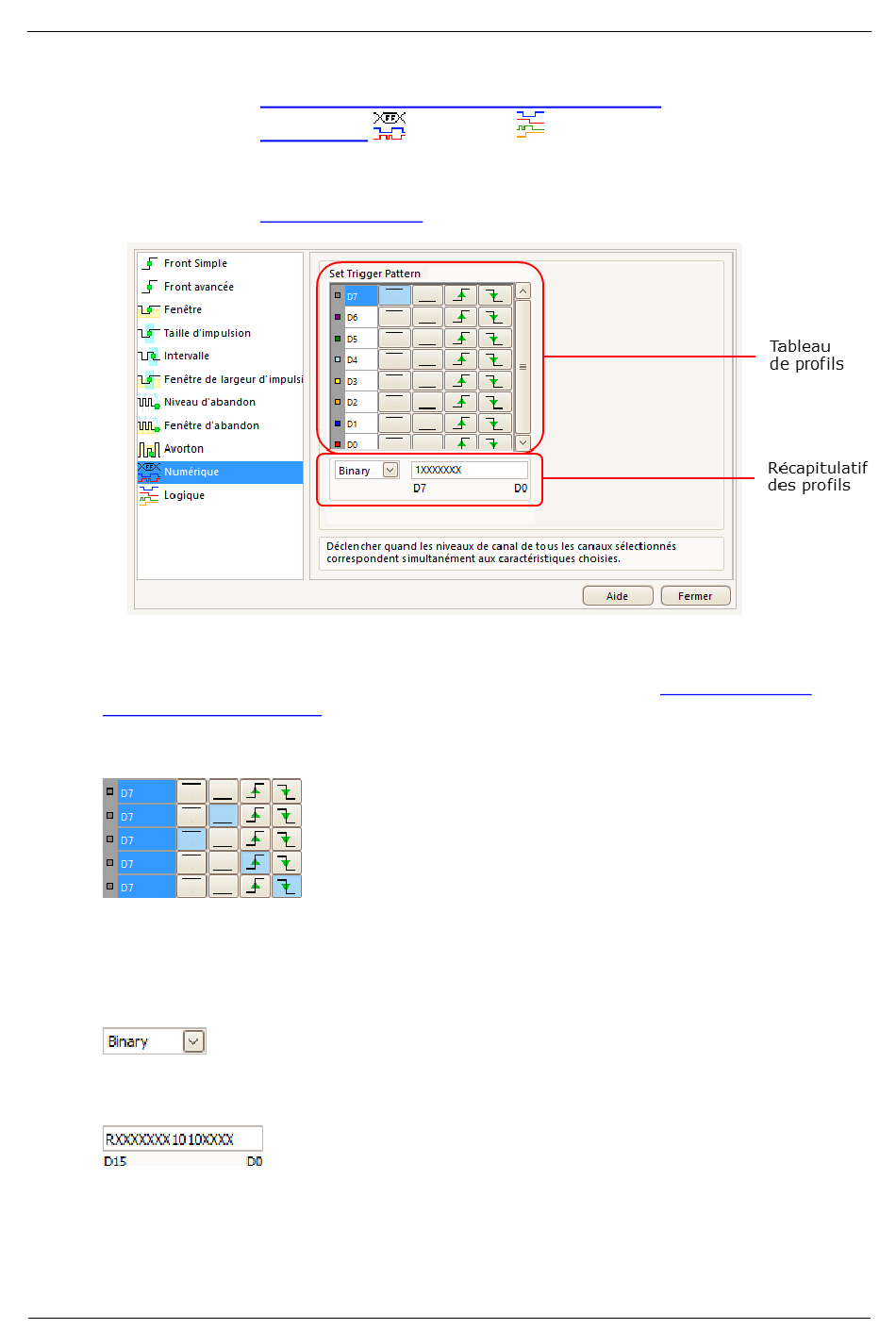

Tableau des profils
Répertorie toutes les entrées disponibles sélectionnées dans la
Configuration
front montant ou descendant) ou ignorée. Il est possible d'indiquer plusieurs niveaux
mais une seule transition (front).
Récapitulatif des profils
Cette section contient les mêmes paramètres que le tableau des profils mais sous
forme plus concise.
psw.fr r41
Boîte de dialogue Déclenchement avancé
Numérique
configure le déclenchement sur entrées numériques
Oscilloscopes MSO
numérique. Chacune peut être surveillée (niveau faible ou élevé, ou
D7 = X (sans importance)
D7 = 0 (faible niveau)
D7 = 1 (niveau élevé)
D7 = R (front montant)
D7 = F (front descendant)
Format numérique à utiliser pour cette section :
Binaire ou Hex(adécimal).
Profil de déclenchement complet et transition. En
mode Binaire, les bits sont étiquetés de la manière
suivante :
et Logique
uniquement
X = sans importance
0 = binaire 0
1 = binaire 1
R = front montant
F = front descendant
