Fichiers de formes d'ondes arbitraires
Certains oscilloscopes PC PicoScope ont un
activé via la
le générateur de formes d'ondes arbitraires avec une forme d'onde standard, comme
une onde sinusoïdale ou carrée, ou bien avec une forme d'ondes arbitraire que vous
créez ou que vous importez d'un fichier texte.
Un fichier texte pour le PicoScope 6 est une liste de valeurs décimales en virgule
flottante, comme dans l'exemple suivant :

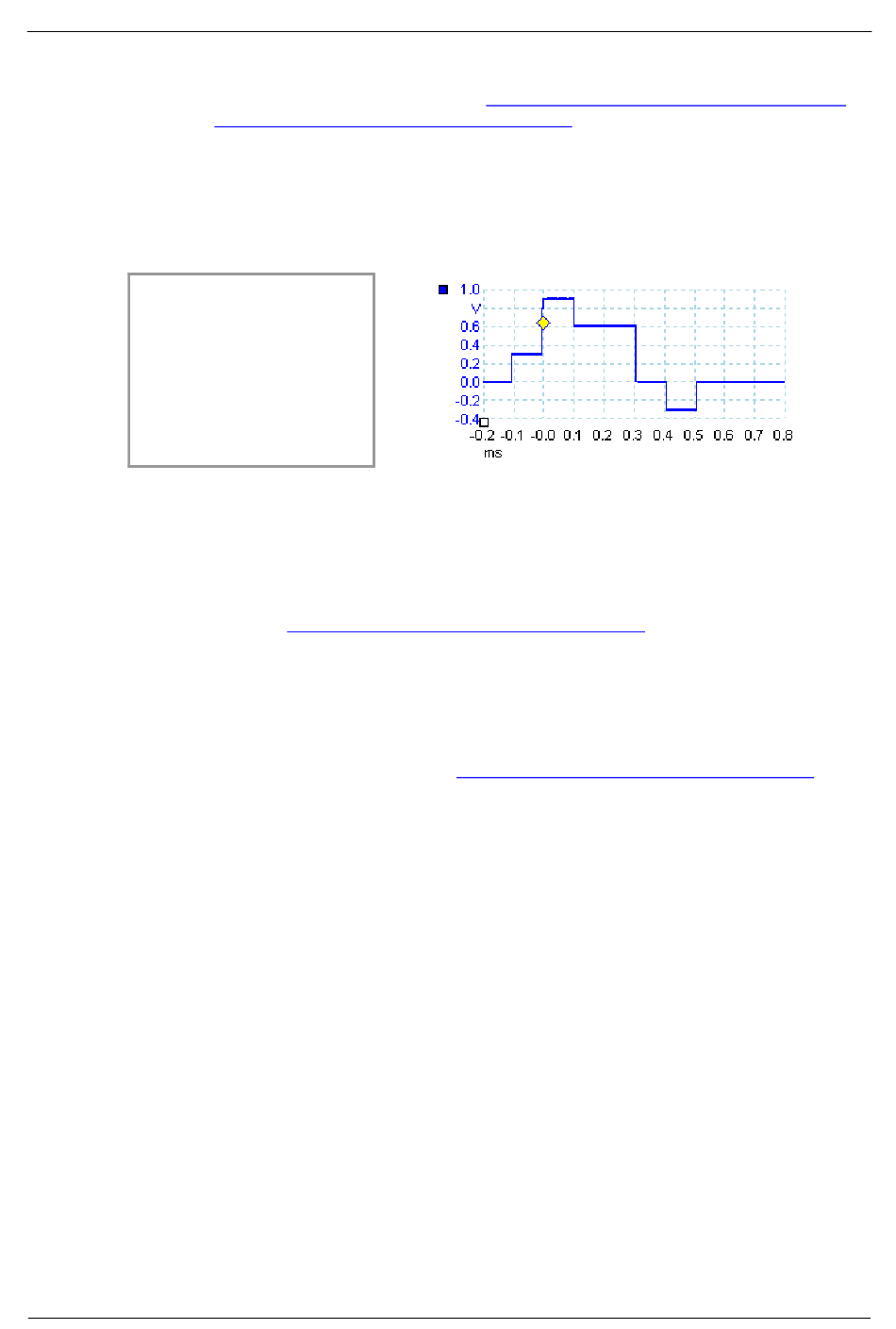

0,0
0,3
0,9
0,6
0,6
0,0
-0,3
0,0
0,0
0,0
Un fichier peut contenir entre 10 et 8 192 valeurs, suivant le nombre requis pour
définir la forme d'onde. Chaque ligne peut contenir plusieurs valeurs, auquel cas les
valeurs doivent être séparées par des tabulations ou des virgules.
Les valeurs sont des échantillons compris entre -1,0 et +1,0 et doivent être réparties
uniformément dans le temps. La sortie est mise à l'échelle en fonction de l'amplitude
sélectionnée dans la
sélectionné est ajouté si nécessaire. Par exemple, si l'amplitude du générateur de
signaux est réglée sur 1 V et le décalage sur 0 V, une valeur d'échantillonnage de -1,0
correspond à une sortie de -1,0 V et un échantillon de +1,0 correspond à une sortie
de +1,0 V.
Le fichier doit contenir exactement un cycle de la forme d'onde, qui est alors
reproduite à la vitesse spécifiée dans la
l'exemple ci-dessus, le générateur de signaux a été réglé sur 1 kHz, de sorte qu'un
cycle de la forme d'onde dure 1 ms. Il existe 10 échantillons dans la forme d'onde, de
sorte que chaque échantillon dure 0,1 ms.
