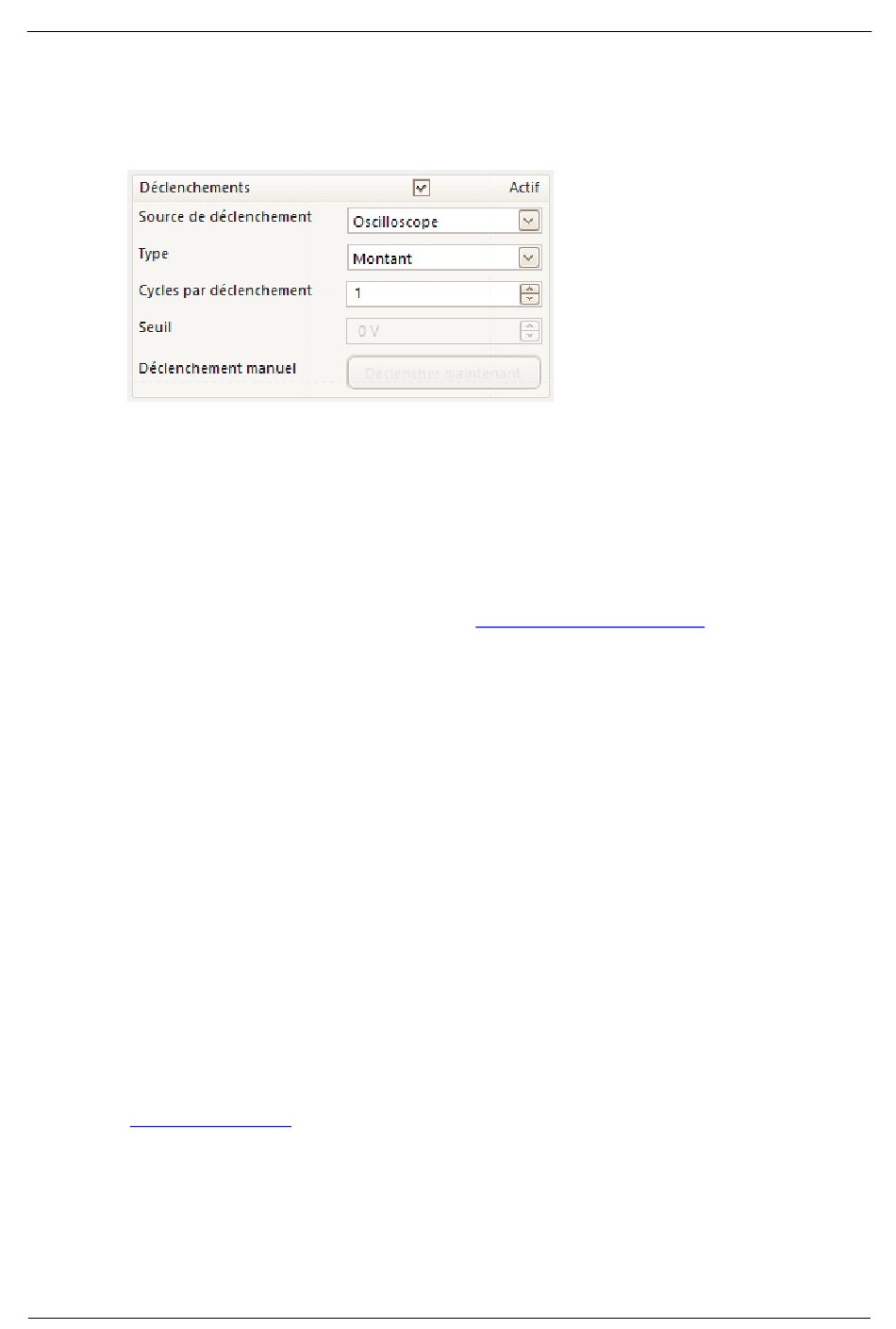

Commandes de déclenchement
Normalement, le générateur de signaux fonctionne en permanence. Si vous activez le
déclenchement, le générateur de signaux attend un événement donné avant de
générer une sortie.
Actif. Cochez cette case pour activer le déclenchement du générateur de signaux.
Source de déclenchement. Indique le signal utilisé pour déclencher le générateur de
signaux :
Oscilloscope. Même condition de déclenchement que pour l'oscilloscope.
Manuel. Bouton Déclencher maintenant.
Entrée Ext. Entrée marquée EXT (le cas échéant) de l'oscilloscope.
Une alarme peut aussi avoir pour objet de déclencher le générateur de signaux.
Cette opération est configurée dans la
Type. Condition qui doit être remplie par le signal de déclenchement :
Montant. Le générateur de signaux commence à fonctionner lorsque le signal de
déclenchement passe de faible à élevé.
Descendant. Le générateur de signaux commence à fonctionner lorsque le signal
de déclenchement passe d'élevé à faible.
Passerelle élevée. Le générateur de signaux fonctionne dès que le signal de
déclenchement est élevé.
Passerelle basse.Le générateur de signaux fonctionne dès que le signal de
déclenchement est faible.
Cycles par déclenchement. Nombre de cycles de la forme d'onde indiquée à générer
chaque fois que le générateur est déclenché. Si le déclenchement Type est défini sur
Passerelle élevée ou Passerelle basse, le générateur s'arrête lorsque le signal
devient inactif même si le nombre de cycles demandé n'a pas été généré.
Seuil. Disponible uniquement lorsque la source de déclenchement est définie sur
l'entrée Ext. Définit le niveau de tension utilisé pour distinguer les états élevé et
faible du signal de déclenchement.
Déclenchement manuel. Disponible uniquement lorsque la source de
déclenchement est définie sur Manuel. Déclenche le générateur de signaux pour
produire le nombre indiqué de cycles (ou de balayages si le générateur de signaux est
en
mode de
psw.fr r41
balayage).
boîte de dialogue
Alarmes.
