192
9.5
Minutage du déclenchement (partie 2)
Dans la section Minutage du déclenchement (partie
concepts de

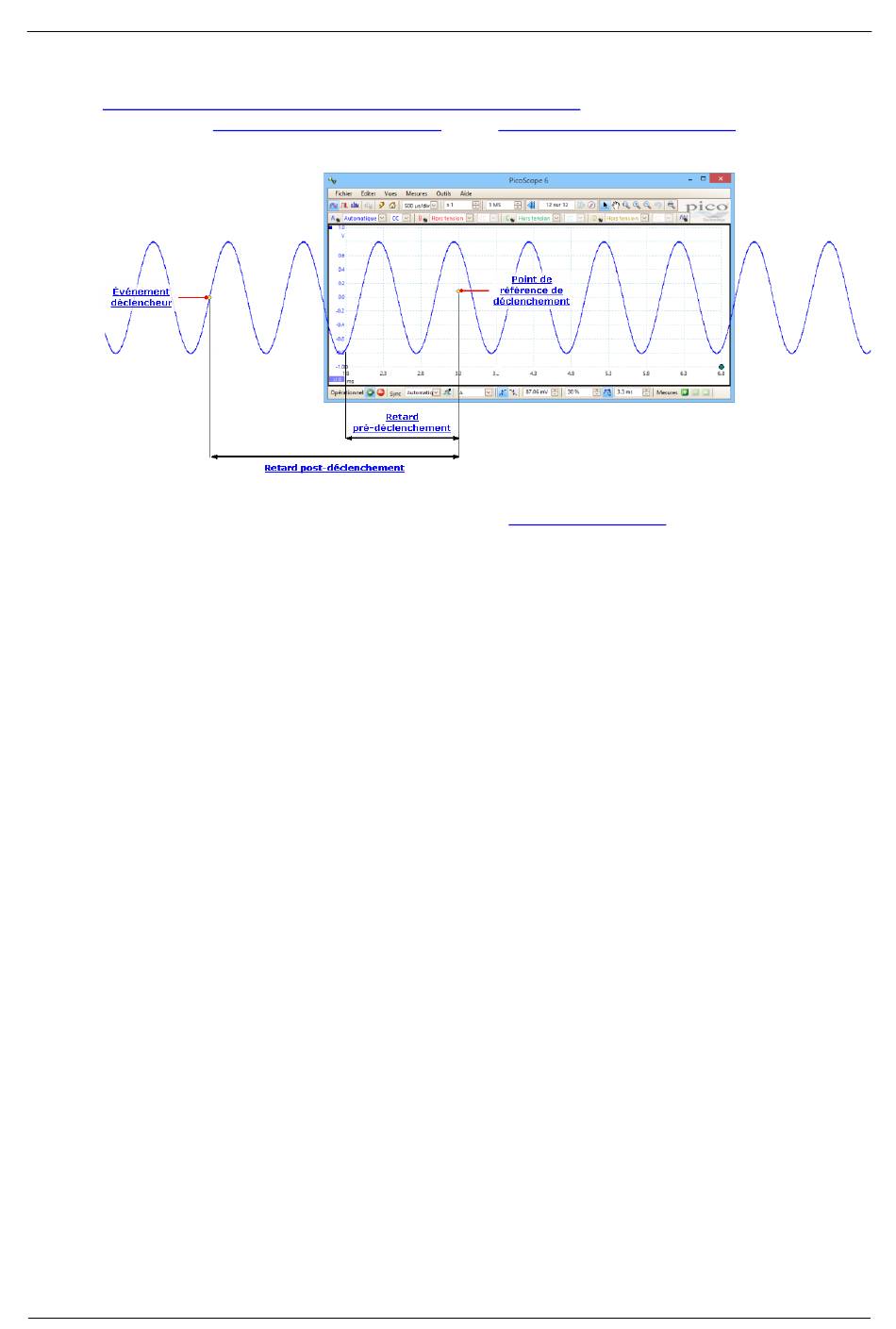

diagramme ci-dessous vous indique ce qui les lie.
Le retard pré-déclenchement positionne la
de référence de déclenchement de manière à ce que vous puissiez choisir la quantité
de forme d'onde apparaissant avant et après le point de référence.
Le retard post-déclenchement est semblable au déclenchement temporisé d'un
oscilloscope conventionnel. Le PicoScope attend ce délai à l'issue de l'événement de
déclenchement avant de tracer le point de référence de déclenchement. Les
oscilloscopes présentent une limite en matière de nombre d'intervalles
d'échantillonnage qui peut s'écouler entre l'événement de déclenchement et la fin de
la capture, si bien que le logiciel peut être amené à modifier le retard de pré-
déclenchement afin de respecter cette limite.
Conseil : Si vous avez configuré un retard post-déclenchement, vous pouvez cliquer
sur le bouton de retard post-déclenchement pendant le fonctionnement de
l'oscilloscope dès que vous souhaitez changer d'affichage entre l'événement de
déclenchement et son point de référence.
psw.fr r41
retard pré-déclenchement
1), vous avez découvert les
et de
retard
post-déclenchement. Le
vue d'oscilloscope
Copyright © 2007–2016 Pico Technology Ltd. Tous droits réservés.
Référence
par rapport au point
