Description de l'appareil

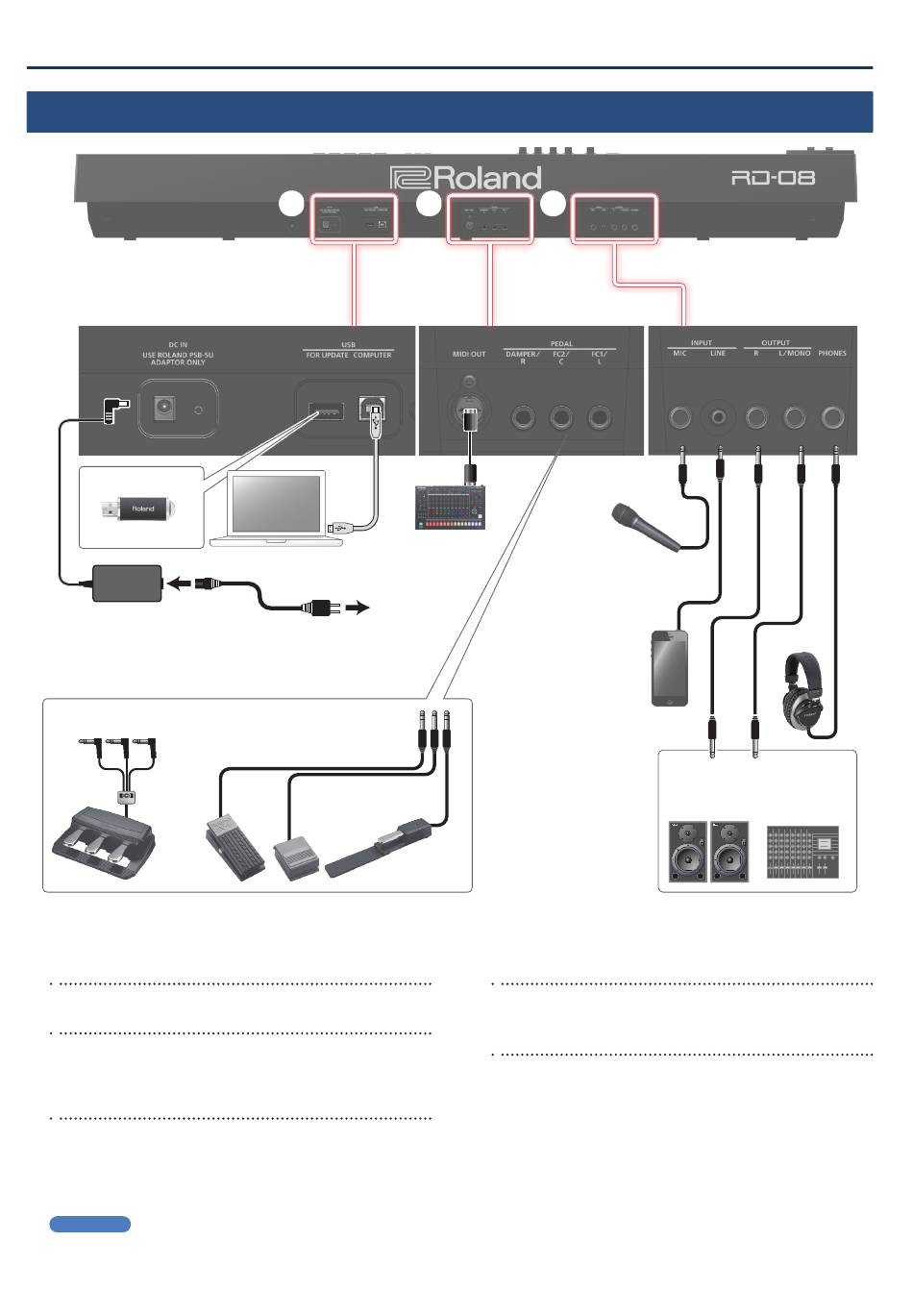

Façade arrière (branchement de l' é quipement externe)
Clé USB
Adaptateur secteur
Unité de pédale (RPU-3)
* Pour éviter un dysfonctionnement ou une panne de l'équipement, veillez à toujours baisser le volume et à couper l'alimentation de tous les
appareils avant de les connecter.
6
Prise DC IN
Permet de connecter l'adaptateur secteur fourni.
Port USB FOR UPDATE
Permet de connecter une clé USB.
* Ne mettez jamais l'appareil hors tension et ne retirez jamais la clé
USB tant que l'écran affiche « Executing... ».
Port USB COMPUTER
Vous pouvez connecter ce port à votre ordinateur de manière à
échanger des données d'interprétation avec le RD-08.
* N'utilisez pas de câble USB conçu uniquement pour charger
un appareil. Les câbles uniquement conçus pour la charge ne
peuvent pas transmettre de données.
REMARQUE
¹ Le RD-08 prend en charge l'USB MIDI.
6
6
6
Périphérique MIDI externe
Cordon d'alimentation
Prise secteur
Pédale d'expression (séries EV)
ou
Commutateur à pédale (série DP)
7
8
7
Connecteur MIDI OUT
Transmet des messages MIDI vers un périphérique MIDI externe
connecté ici.
Prise PEDAL (DAMPER/R, FC2/C, FC1/L)
La connexion du commutateur à pédale fourni avec le RD-08 à
la prise DAMPER vous permet d'utiliser le commutateur comme
pédale forte.
Lorsqu'une pédale est connectée à la prise FC1 ou FC2, vous
pouvez affecter diverses fonctions à la pédale (p. 19).
* Utilisez exclusivement la pédale d'expression spécifiée.
La connexion d'autres types de pédales d'expression
risque d'endommager l'appareil et/ou de provoquer des
dysfonctionnements.
Micro
Lecteur audio
Casque
Haut-parleurs de contrôle
(amplifiés)
Console de mixage etc.
