FFC BASE MACHINE MARK II
TE P/N 2475350-1
Réglage de l'avance de contact avec avance pneumatique
9.7.1
Pos.
Désignation
1
Écrou de blocage
Débranchez les raccords pneumatiques (FigureFigure 35 ; 3, 4)
Ouvrez le frein à bande de contacts (FigureFigure 31 ; 2)
Desserrez l'écrou de blocage (1) des vis de réglage (2).
Réglez la vis de réglage de sorte que le premier contact soit centré sur l'enclume.
Fermez le frein à bande de contacts (FigureFigure 31 ; 2)
Soulevez le doigt d'alimentation hors du trou pilote (Figure 32 ; 1) REF _Ref510011159 \h
Placez le doigt d'alimentation en position arrière (Figure 32 ; 1)
Réglez la vis de réglage de sorte que le doigt d'alimentation entre dans le trou pilote sui-
vant
Connectez les raccords pneumatiques (FigureFigure 35 ; 3, 4)
Réglage de l'avance de contact avec avance mécanique
9.7.2
Desserrez la vis sans tête de verrouillage
Ouvrez le frein à bande de contacts (FigureFigure 31 ; 2)
Ajustez le premier contact en tournant la vis de positionnement
Fermez le frein à bande de contacts (FigureFigure 31 ; 2)
Refixez la vis sans tête de verrouillage
NOTICE D'UTILISATION
412-94349-6

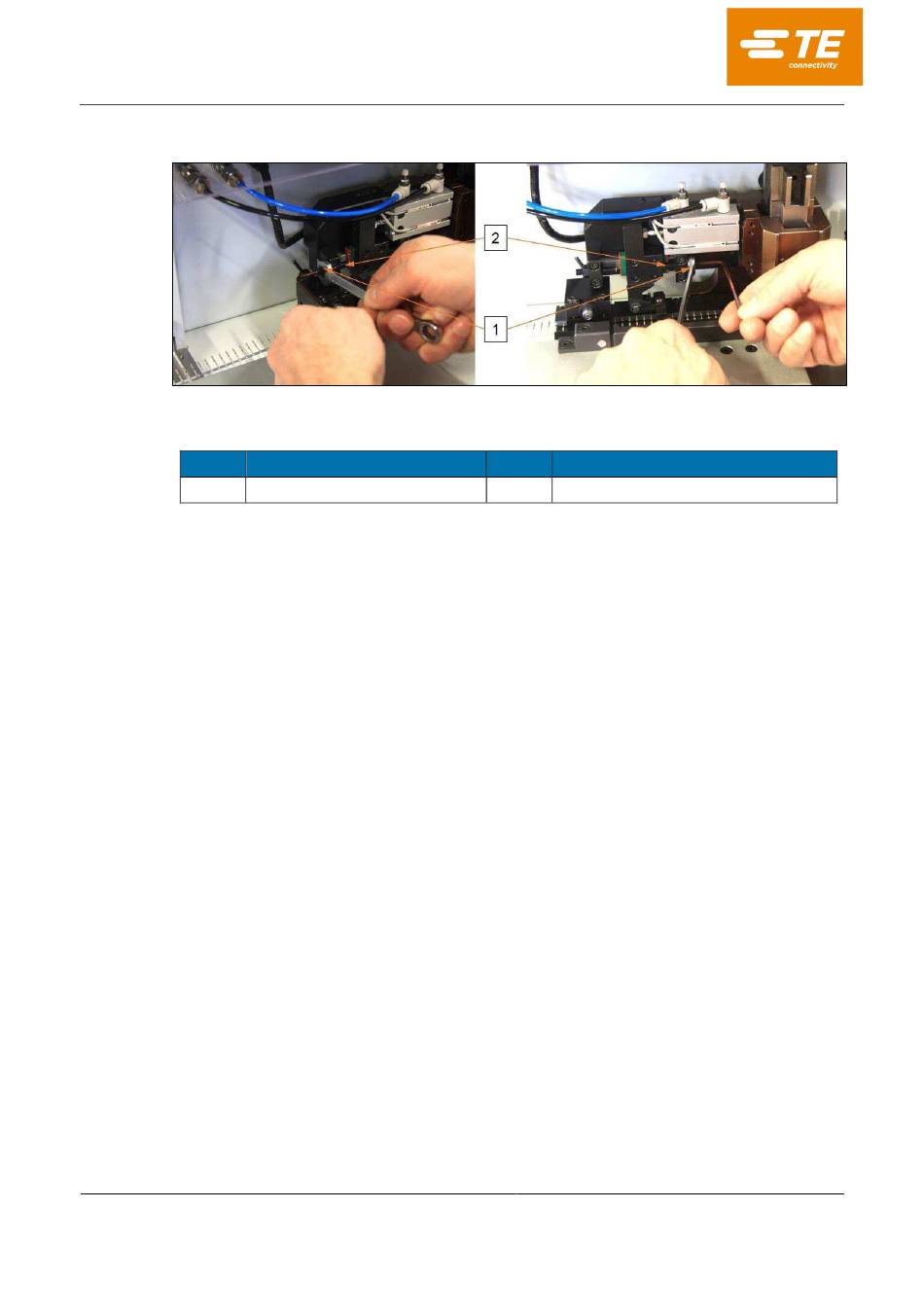

Figure 37 : Avance de contact
Pos.
Désignation
2
Vis de réglage
Tableau 41 : Avance de contact
