FFC BASE MACHINE MARK II
TE P/N 2475350-1
9.1.3
Pose de conduites et de flexibles
Disposez les conduites et flexibles de manière à ce que l'on ne puisse pas trébucher des-
sus.
9.2
Installation/Raccordement
Connexions à l'arrière de la machine
Pos.
1
3
Tous les câbles/flexibles doivent être raccordés à la machine. La pédale de commande doit être
raccordée du côté gauche (voir figure 11). L'interrupteur d'alimentation est situé sur le côté droit
de la machine. Raccordez la machine au réseau d'alimentation à l'aide d'un flexible pneuma-
tique Ø8mm.
NOTICE D'UTILISATION
412-94349-6
Risque de trébuchement, d'endommagement de la machine
Danger en cas de pose incorrecte de conduites et de flexibles.
Disposez les conduites et flexibles de manière à ce qu'ils ne soient pas endom-
magés et que personne ne trébuche.

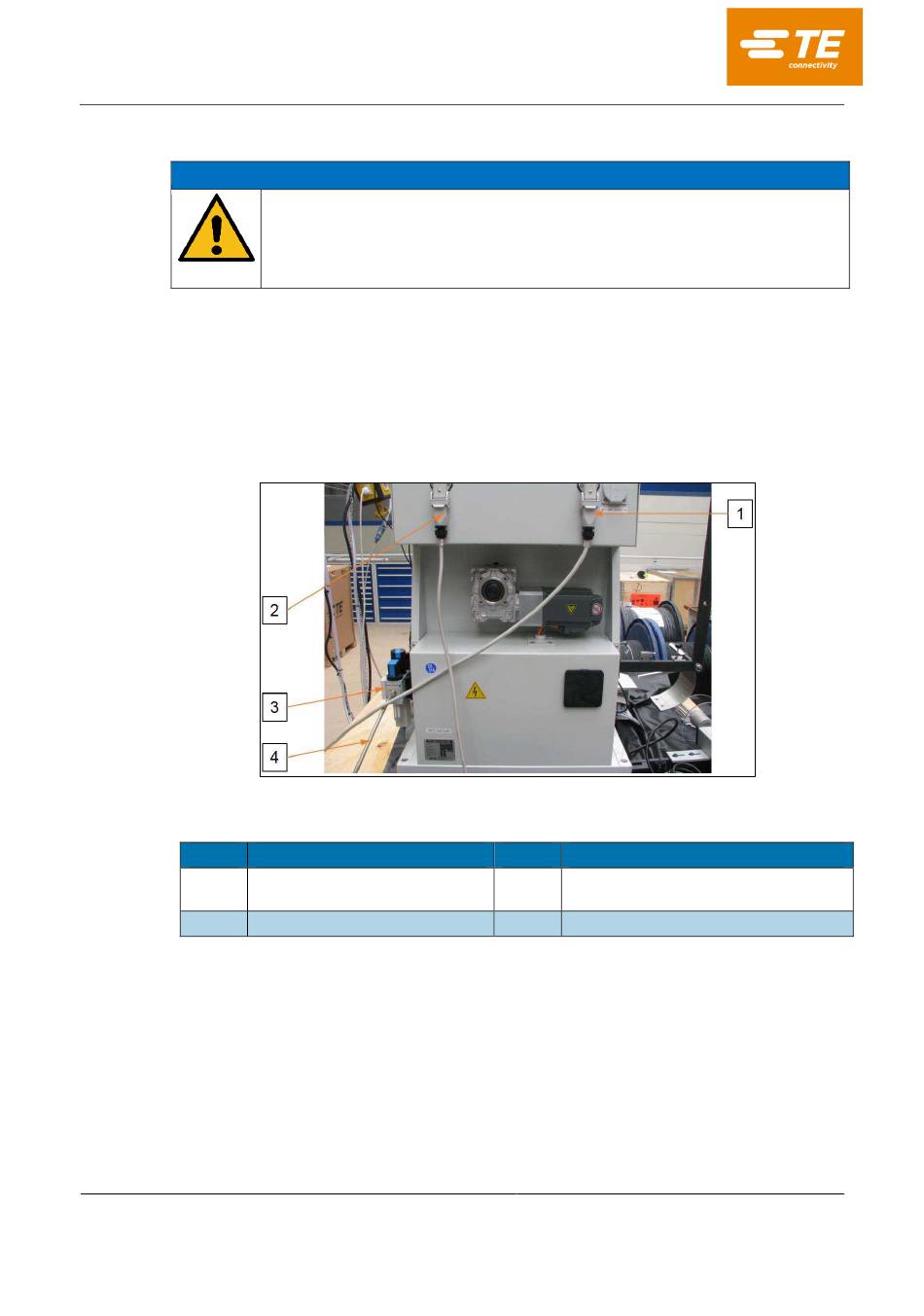

Figure 26 : Arrière de la machine
Désignation
Câble de connexion au réseau
Unité de maintenance
Tableau 32 : Raccordements machine
Page 50 - 79
ATTENTION !
Pos.
Désignation
2
Raccordement pour le signal de déma-
rrage de la machine à sertir FFC
4
Raccordement pneumatique
