LG ARNU48GTMC4 Manuel D'installation page 16

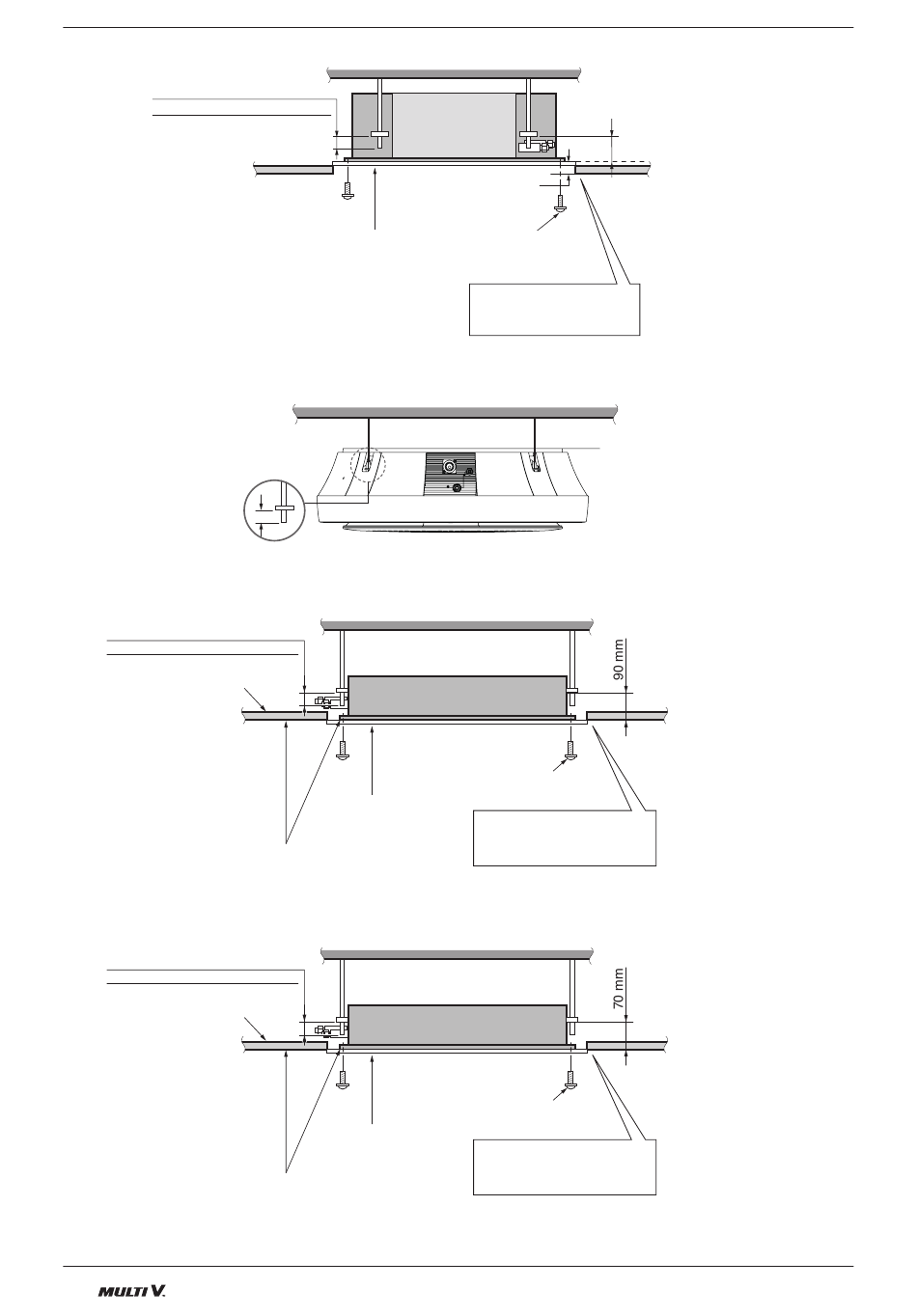

Installation
4 Voies
Maintenir la longueur de la vis
depuis le support jusqu' à 40 mm
Tour
Maintenir la longueur de
la vis depuis le support
jusqu' à 40 mm
2 Voies
Maintenir la longueur de la vis
depuis le support jusqu' à 40 mm
Faux plafond
Ajustez à la même hauteur
1 Voies
Maintenir la longueur de la vis
depuis le support jusqu' à 40 mm
Faux plafond
Ajustez à la même hauteur
16 Unité intérieure
Corps de l'appareil du
conditionnement d'air
Faux plafond
Maintenir une distance d'environ
15 mm (TM, TM-A, TN, TP, TP-B châssis),
31~34 mm (TQ,TR châssis) entre la base du
climatiseur et le plafond.
Gabarit en papier
pour l'installation
Corps de l'appareil du conditionnement d'air
Corps de l'appareil du
conditionnement d'air
Gabarit en papier
pour l'installation
Corps de l'appareil du
conditionnement d'air
Gabarit en papier
pour l'installation
Plafond
105 mm (Châssis TM, TM-A, TN, TP, TP-B),
180 mm (Châssis TQ,TR)
Faux plafond Faux plafond Faux plafond
Ensemble de vis du
modèle sur papier
(4 pièces)
Ouvrez le faux plafond tout
le long du bord extérieur
du gabarit en papier.
Faux plafond
Plafond
Plafond
Faux plafond Faux plafond Faux plafond
Vis de pression du
modèle sur papier (4 pièces)
Ouvrez le faux plafond tout
le long du bord extérieur
du gabarit en papier.
Plafond
Faux plafond Faux plafond Faux plafond
Vis de pression du
modèle sur papier (4 pièces)
Ouvrez le faux plafond tout
le long du bord extérieur
du gabarit en papier.
Faux plafond
Faux plafond
