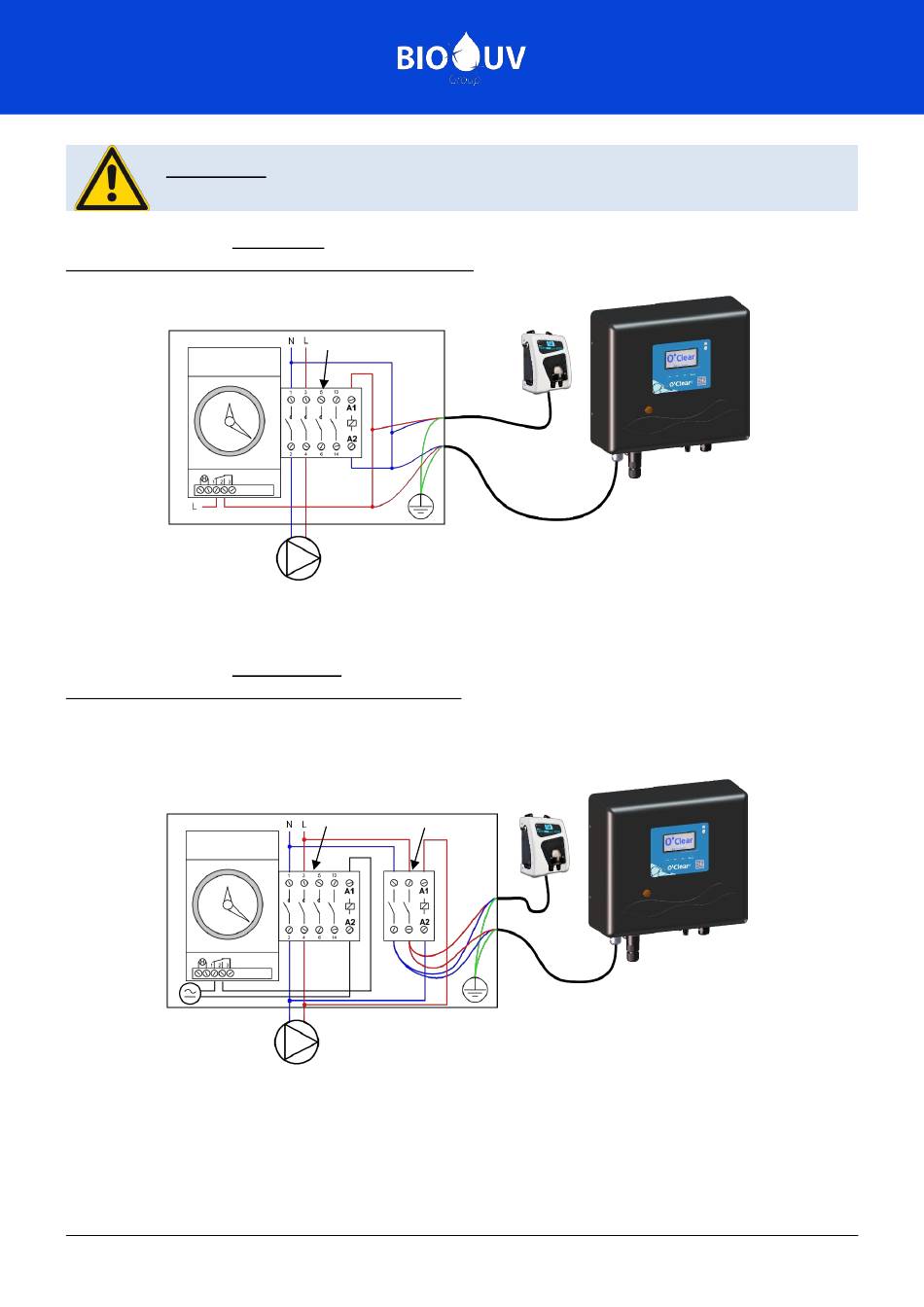

b.) Raccordement au coffret de filtration
En aucun cas, il ne faut brancher les coffrets électriques sur le même bornier que la ou les
pompes de filtration et/ou surpresseurs de votre installation.
b-1. Cas général
Vous avez un contacteur avec une bobine en 220-240Vac :
1. Raccorder les coffrets électriques au coffret de filtration comme indiqué ci-dessous :
Coffret de filtration
Horloge
2. Brancher les coffrets électriques sur la bobine du contacteur (A1/A2)
3. Veillez à ce que le fusible ou le disjoncteur soit adapté à la puissance de tous les appareils raccordés.
b-2. Cas particulier
Vous avez un contacteur avec une bobine non alimentée:
1. Munissez-vous d'un relais (non fourni) qui doit :
•
avoir une tension de bobine identique à celle de la bobine de votre contacteur,
•
accepter au minimum 5 ampères sur ses contacts.
2. Raccorder les coffrets électriques avec le relais comme indiqué ci-dessous :
Coffret de filtration
Horloge
3. Brancher les coffrets électriques à la sortie du relais.
4. Veillez à ce que le fusible ou le disjoncteur soit adapté à la puissance de tous les appareils raccordés.
Copyright BIO-UV Group – Marques, modèles et brevets déposés – Produit exclusif
O CLEAR-V1.1_(Francais) - DOC018729 - Ind. A00 - 21/07/2023
Régulateur de
pH (Option)
Contacteur
Terre= Vert/jaune
L = Phase = Marron (220-240Vac)
Pompe
N = Neutre = Bleu
Régulateur de
pH (Option)
Contacteur
Relais
Pompe
Coffret
Electrique
Coffret
Electrique
Terre= Vert/jaune
L = Phase = Marron (220-240Vac)
N = Neutre = Bleu
Page 14
