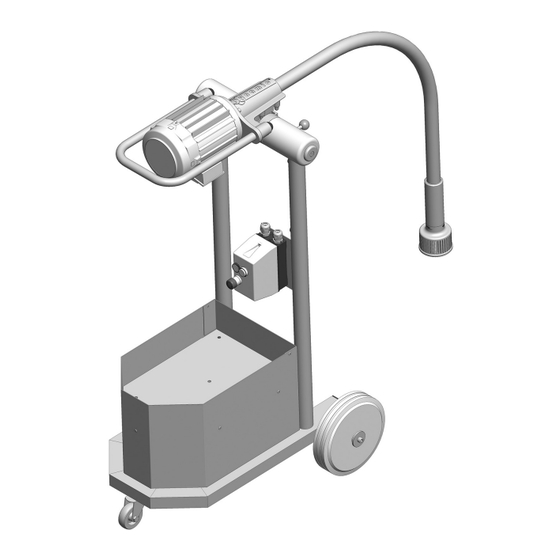

GIGAMIX XS
FR / Notice d'utilisation et d'entretien
Table des Matières
loading

Manuels Connexes pour Dynamic GIGAMIX XS

Sommaire des Matières pour Dynamic GIGAMIX XS

  • Page 1 GIGAMIX XS FR / Notice d’utilisation et d’entretien...
  • Page 2 DESCRIPTION - GIGAMIX XS Manette de réglage Poignée Boitier de commande Col de cygne en acier inox alimentaire Caisse à accessoires TB004 - Accessoire blender TB030 - Pompe TB040 - Pistolet de pompe...

  • Page 3: Caractéristiques Techniques - Gigamix Xs

    CARACTÉRISTIQUES TECHNIQUES - GIGAMIX XS 400 V tri + neutre TENSION 230V mono PUISSANCE 1500W VITESSE 2800 tr/mn POIDS 71 kg DIMENSIONS • TB004 - Dimensions de l’accessoire blender : • TB030 - Dimensions de l’accessoire pompe : • TB040 - Dimensions du pistolet :...

  • Page 4: Utilisation De L'accessoire Blender

    ATTENTION UTILISATION e mettre en marche que lorsque l’accessoire a girafe GIGAMIX XS a été étudiée pour travailler est immergé. dans des marmites de moyennes capacités. teindre avant de retirer l’accessoire de la a girafe GIGAMIX XS est conçue pour assurer préparation.

  • Page 5: Fonctionnement

    POSITION B osition de travail. ans cette position, la GIGAMIX XS peut être utilisée normalement. a position de travail est ajustable pour s’adapter à la configuration de vos préparations. POSITION C osition de rangement : débranchez la prise du secteur avant de mettre la GIGAMIX XS dans cette position.

  • Page 6: Passage D'une Position À Une Autre

    NOTICE D’UTILISATION ET D’ENTRETIEN – GIGAMIX XS • PASSAGE D’UNE POSITION À UNE AUTRE Le marteau doit tourner dans le sens contraire de la flèche indiquée sur l’accessoire (fig. n°1).  irer la manette pour débloquer le col de cygne.

  • Page 7: Démontage De L'accessoire Blender

    NOTICE D’UTILISATION ET D’ENTRETIEN – GIGAMIX XS    Fig. 3 / Coffret de commande.  Fig. 6 / Démontage de l’accessoire blender. Fig. 4 / Réarmement du bouton d’arrêt d’urgence. DÉMONTAGE DU MARTEAU DE L’ACCESSOIRE BLENDER (TB004) DÉMONTAGE DE L’ACCESSOIRE BLENDER ne fois l’accessoire blender démonté, bloquer le...
  • Page 8 NOTICE D’UTILISATION ET D’ENTRETIEN – GIGAMIX XS rendre mesures précaution lors démontage de l’accessoire blender (TB004), le marteau comporte arêtes coupantes. MONTAGE DE LA POMPE (TB030) mboîter le tuyau sur le raccord mâle du corps de pompe. uvrir la pompe.
  • Page 9 NOTICE D’UTILISATION ET D’ENTRETIEN – GIGAMIX XS Fig. 7 / Montage d’un pistolet (TB030) sur un tuyau de pompe. ors de l’utilisation du pistolet avec préparations chaudes, prévoir protections thermiques pour les mains si nécessaire.

  • Page 10: Entretien

    NOTICE D’UTILISATION ET D’ENTRETIEN – GIGAMIX XS ENTRETIEN our la pompe (code TB030), bien rincer l’intérieur des tuyaux. NETTOYAGE érifier l’état général des accessoires avant de les ranger dans un lieu aéré et sec. ébrancher la GIGAMIX XS du secteur.

  • Page 11: Service Après-Vente Et Garantie

    NOTICE D’UTILISATION ET D’ENTRETIEN – GIGAMIX XS PRES 1500 HEURES OU TOUS LES ANS ’installation devra alors être protégée par un disjoncteur différentiel N + 16A en monophasé. érifier l’état des roulements. érifier la concordance entre la tension du réseau es remplacer si nécessaire en respectant la...
  • Page 12 NOTICE D’UTILISATION ET D’ENTRETIEN – GIGAMIX XS a garantie DYNAMIC couvre totalement pièces et main d’oeuvre. a garantie concerne le remplacement de toute pièce défectueuse, mais ne saurait couvrir les bris par chute ou choc, les détériorations provoquées par un emploi anormal, les erreurs de branchement ou le non respect des conditions d’utilisation...

  • Page 14: Schéma Électrique

    SCHÉMA ÉLECTRIQUE NOTICE D’UTILISATION ET D’ENTRETIEN – GIGAMIX ALIMENTATION TRIPHASÉ 230V...
  • Page 15 SCHÉMA ÉLECTRIQUE NOTICE D’UTILISATION ET D’ENTRETIEN – GIGAMIX ALIMENTATION MONOPHASÉ 230V AVEC NEUTRE...
  • Page 16 SCHÉMA ÉLECTRIQUE ALIMENTATION TRIPHASÉ 400V AVEC NEUTRE...
  • Page 18 ECLATÉ - NOMENCLATURE TB120 / TB120.2 - GIGAMIX XS CODE DÉSIGNATION 0669XS ROUE Ø250MM 0794 VIS CHC M 10 x 30 07998 BOUCHON 80X40 089950XS CHASSIS SOUDE 089951XS PANIER SOUDE 089953.V RONDELLE 50 X 12 X 5 INOX GIGAMIX 9320 BLOC-MOTEUR 430V TRI + N 9320.1...
  • Page 19 ECLATÉ - NOMENCLATURE...
  • Page 20 ECLATÉ - NOMENCLATURE 9320-9320.1 - BLOC-MOTEUR CODE DÉSIGNATION 0544 MOTEUR 1.5 KW 400V TRI 0544.1 MOTEUR 1.5 KW 230V MONO 0647 ROULEMENT D15 079977 ANNEAU ELASTIQUE 0867XS POIGNEE 08999949 FOURREAU MOTEUR 08999951 MANCHON MOTEUR 119941 BOUCHON 9376 KIT ASSEMBLAGE COL DE CYGNE 9377 KIT ASSEMBLAGE MOTEUR...
  • Page 21 ECLATÉ - NOMENCLATURE 932104-932104.1 - COFFRET DE COMMANDE CODE DÉSIGNATION 939003 PRESSE-ETOUPE PG16 939004 ECROU DE PRESSE-ETOUPE PG16 939005 PRESSE-ETOUPE PG11 939006 ECROU DE PRESSE-ETOUPE PG11 9394 BOUTON POUSSOIR ARRET 9395 BOUTON ARRET URGENCE 9396 VOYANT PRESENCE TENSION 9397 BOUTON POUSSOIR MARCHE...

  • Page 22: Tb004 - Accessoire Blender

    ECLATÉ - NOMENCLATURE TB004 - ACCESSOIRE BLENDER CODE DÉSIGNATION 0639 JOINT TORIQUE 42 X 2.5 0649 ROULEMENT 0665 BAGUE D'ETANCHEITE 0790 CIRCLIPS 079977 ANNEAU ELASTIQUE 08999920 MARTEAU 08999921 CLOCHE BLENDER GIGAMIX 1485 KIT DE DEMONTAGE POUR ACCESSOIRE GIGAMIX 9302 BOUCHON DE PROTECTION 9348 KIT ETANCHEITE ACCESSOIRE BLENDER GIGAMIX 9357...
  • Page 23 ECLATÉ - NOMENCLATURE TB030 - DYNAPOMPE CODE DÉSIGNATION 08999930 ETRIER DROIT DE POMPE 08999931 ETRIER GAUCHE DE POMPE 08999932 BOUCHON MALE 3/4 INOX 08999933 REDUCTION FEMELLE / FEMELLE INOX 08999935 CHARNIERE DE POMPE 08999936 RACCORD MALE 3/4 08999941 PISTOLET DE POMPE GIGAMIX 9347 LOQUET DE POMPE + RONDELLE + ECROU TB040...

  • Page 24: Garantie

    • Ville • Code postal • Téléphone DYNAMIC FRANCE S.A.S. Cachet du distributeur S.A.S. au capital de 216.780 Euros - RCS 416 450 435 - La Roche-sur-Yon 518 rue Léo Baekeland – B.P.57 85290 Mortagne-sur-Sèvre Cedex - FRANCE Tél. +33 (0)2 51 63 02 72 E-mail : contact@dynamicmixers.com...
