MT200 - v1.0.1 - 28022013
4.16 Tourner la table croisée (axe X)
• Dévissez les vis de serrage.
• Tournez la table selon l'angle souhaité
(max. +/- 35°).
• Resserrez les vis de serrage.
• Après le cycle de travail, remettez la
table croisée en position «0». Celle-ci doit
éventuellement être alignée au moyen d'un
comparateur.
• Assurez-vous que les vis de serrage sont bien
serrées.
4.17 Changement d'outil
4.17.1 Montage
ATTENTION!
Éteignez la machine et protégez-la d'un redémarrage intempestif.
• Nettoyez le raccord conique du fourreau de la broche et le cône
de l'outil avant de l'insérer.
• Insérez le cône de l'outil dans le fourreau de la broche.
Les arbres d'entraînement du fourreau de la broche doivent
entrer dans les deux rainures du porte-outil.
• Vissez le pas de vis du tirant. Assurez-vous que l'outil est bien
fi xé.
4.17.2 Démontage
• Dévissez le pas de vis du tirant.
Vous pouvez empêcher la broche de tourner en même temps en actionnant la transmission à faible
vitesse.
• Retirez l'outil.
Vous pouvez éventuellement retirer l'outil en donnant de petits coups sur le tirant avec un marteau
en caoutchouc. Le tirant doit alors être vissé de quelques tours pour éviter d'endommage le pas de
vis du tirant et celui de l'outil.
OPTIMUM
M A S C H I N E N - G E R M A N Y
Échelle graduée

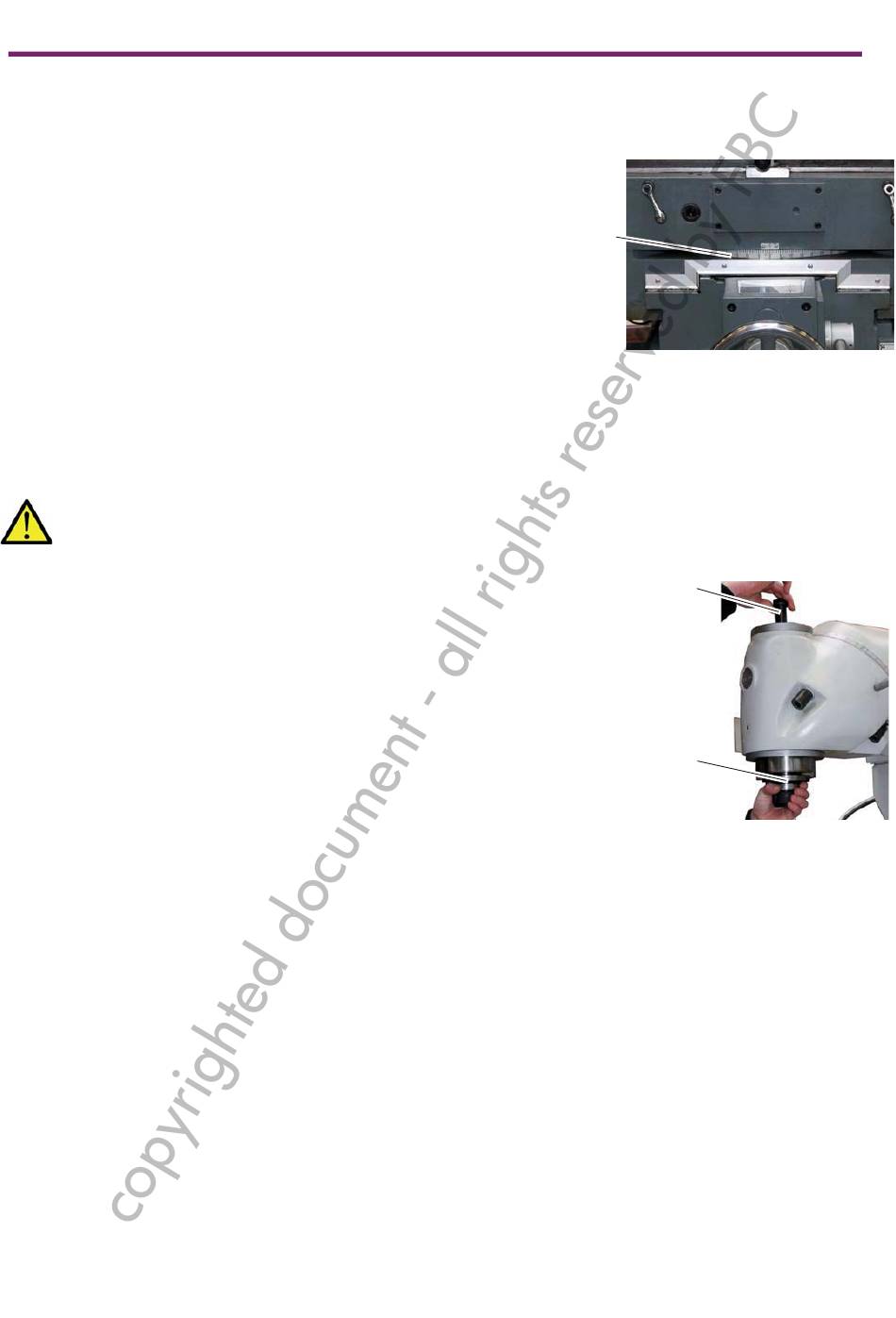

Fig. 4-17: Tourner la table croisée
Tirant
Outil
Fig. 4-18: Insérer un outil
45
