OPTIMUM
M A S C H I N E N - G E R M A N Y
4 Utilisation

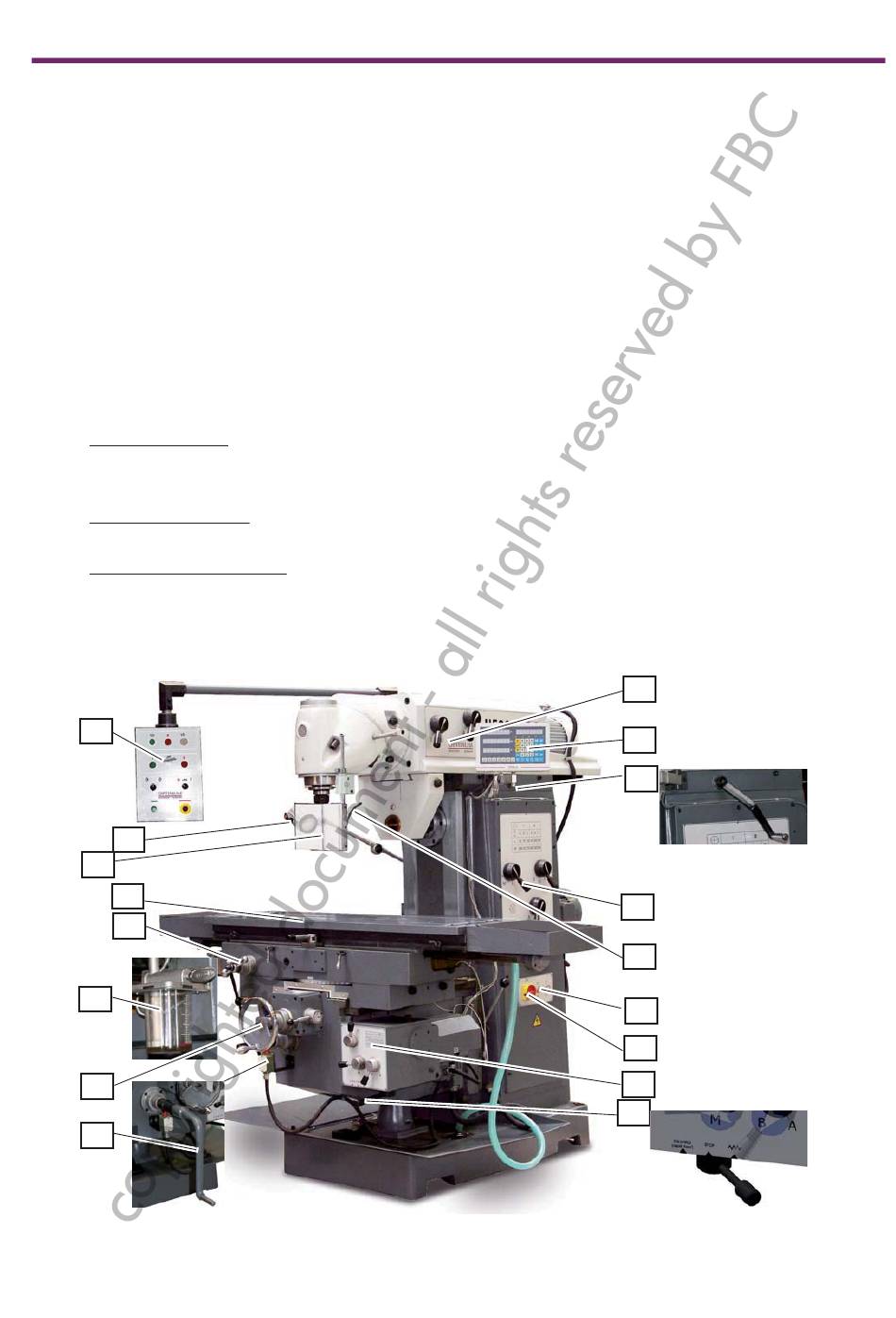

4.1 Éléments de commande et d'affi chage
1. Panneau de commande
2. Éclairage de la machine
3. Protection de la broche
4. Table croisée
5. Manette pour le déplacement de la table le long de l'axe X
6. Lubrifi cation centrale
7. Volant pour le déplacement de la table le long de l'axe Y
8. Manivelle pour réglage en hauteur axe Z
9. Fraisage vertical: Panneau de commande vitesse de broche
10. DPA 2000
11. Manivelle pour support tête de fraisage (mouvement vers l'avant/arrière)
12. Fraisage horizontal: Panneau de commande vitesse de broche
13. Alimentation en lubrifi ant réfrigérant
14. Panneau de commande: Bouton poussoir broche (fonctionnement direct) fraisage horizontal/vertical
15. Interrupteur principal
16. Levier de commande vitesse d'avance
17. Levier de commande Déplacement/STOP/Avance
1
2
3
4
5
6
7
8
Fig. 4-1: MT 200
28
MT200 - v1.0.1 - 28022013
9
10
11
12
13
14
15
16
17
