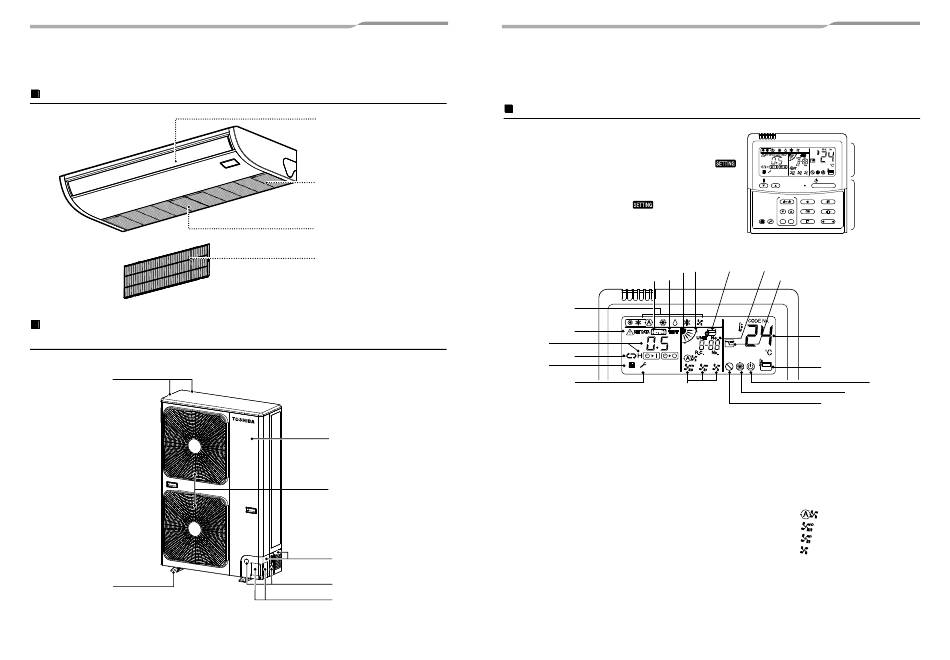

Noms des pièces
Unité intérieure
Unité extérieure (La conception varie en fonction de l'unité
extérieure. L'illustration suivante est un exemple.)
Admission de l'air
(Latérale et arrière)
Patte de fixation
13-FR
– 7 –
Volet horizontal / Grille verticale /
Évacuation d'air
La direction de l'évacuation d'air peut être
changée.
Grille d'admission d'air
L'air entre dans le climatiseur par ici.
Vis de terre
À l'intérieur du boîtier électrique.
Filtre à air
Filtre la poussière.
(Derrière la grille d'admission d'air)
Panneau
Il y a, à l'intérieur, une vis de
terre, des vannes et des pièces
électriques.
Evacuation d'air
Panneau de conduite
Trou de câblage
Conduite d'évacuation de
réfrigérant
3
Télécommande câblée
Cette télécommande peut contrôler jusqu'à 8 unités intérieures.
Section d'affichage
Dans l'illustration d'affichage ci-dessous, tous les icônes sont
indiqués. Lorsque l'unité fonctionne, seuls les icônes pertinents
s'afficheront.
• Lorsque le disjoncteur est fermé pour la première fois,
clignote sur l'afficheur de la télécommande.
• Le modèle est vérifié automatiquement tandis que cet icône
clignote.
Patientez jusqu'à ce que l'icône
disparaisse pour
utiliser la télécommande.
7
3
4
1
2
5
6
9
18
10
1
Mode de fonctionnement
Le mode sélectionné apparaît.
2
Affichage de Erreur
S'affiche lors du fonctionnement du dispositif de
protection ou en cas d'erreur.
3
Affichage de SETTING
S'affiche pendant la configuration de la minuterie
ou d'autres réglages.
4
Affichage de TEST (essai de fonctionnement)
S'affiche au cours d'un essai de fonctionnement.
5
Affichage de la minuterie
Lorsqu'une erreur survient, un code d'erreur
s'affiche.
6
Affichage du mode de minuterie
Le mode de minuterie sélectionné apparaît.
7
Affichage de la position du volet d'air
Il indique la position du volet d'air.
Section
d'affichage
TEMP.
ON / OFF
TIMER SET
FAN
MODE
Section de
TIME
SAVE
VENT
fonctionnement
FILTER
RESET
TEST
SET
CL
SWING/FIX
UNIT LOUVER
13
8
14
12
11
15
19
16
17
8
Affichage du pivotement du volet
Il apparaît quand le volet d'air pivote.
9
Affichage du filtre
Rappel pour nettoyer le filtre à air.
10
Affichage de vitesse du ventilateur
La vitesse sélectionnée est affichée.
(Automatique)
(Haut)
(Med.)
(Bas)
11
Affichage de réglage de température
La température réglée sélectionnée s'affiche.
12
Mode d'économie d'énergie
Limite la vitesse du compresseur (capacité) pour
économiser de l'énergie.
14-FR
