ATTENTION
AVANT TOUTE INTERVENTION DANS LE
CHAFFE-BAIN, COUPER L'ALIMENTATION
ÉLECTRIQUE EN PLAÇANT L'INTERRUPTEUR
BIPOLAIRE EXTÉRIEUR SUR "OFF".
Raccordements électriques
Pour une plus grande sécurité, faire effectuer un contrôle
rigoureux de l'installation électrique par un personnel qualifié.
Le constructeur n'est pas responsable des éventuels
dommages provoqués par une installation qui n'a pas été reliée
à la terre ou en raison d'anomalies au niveau de l'alimentation
électrique.
Vérifier que l'installation est adaptée à la puissance maximale
absorbée par le chauffe-bains et indiquée sur la plaque
signalétique.
Veiller à ce que la section des câbles soit supérieure à 0,75
mm2.
Il est indispensable de relier l'appareil à une installation de
mise à la terre efficace pour garantir la sécurité de l'appareil.
Raccorder le câble d'alimentation fourni à un réseau
230V-50Hz et veiller à respecter la polarisation L-N et le
raccordement à la terre.

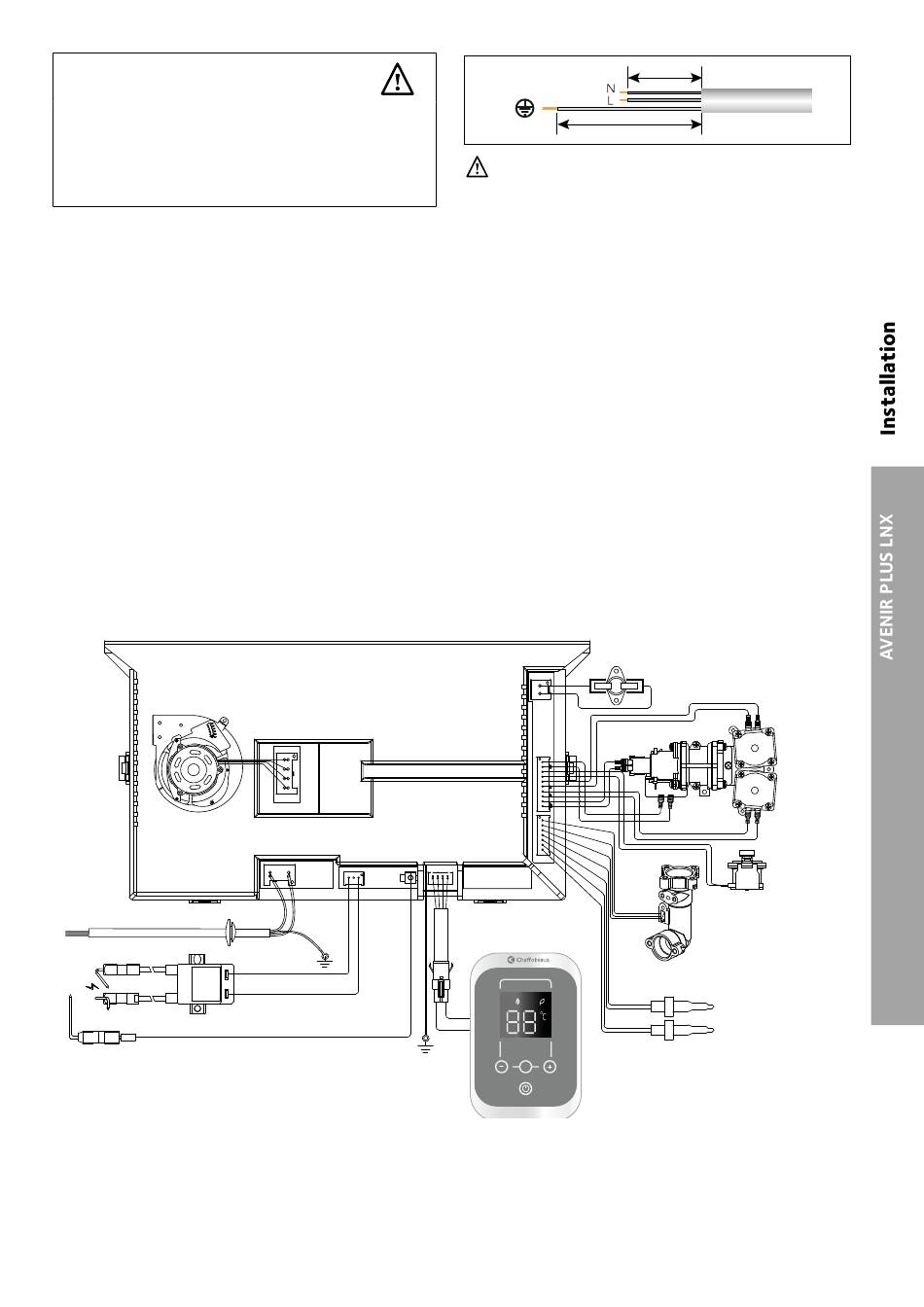

Schéma électrique
Ventilateur
230VAC(50Hz)
Electrode ionisation
GND
Accenditore
140
Important!
Le raccordement électrique doit être réalisé à
l'aide d'un raccordement fixe (ne pas utiliser
de prise mobile) et doté d'un interrupteur
bipolaire disposant d'une distance d'ouverture
des contacts d'au moins 3 mm.
Si le câble d'alimentation est endommagé, il
doit être remplacé par le fabricant, son service
après vente ou une personne de qualification
similaire afin d'éviter un danger.
Les prises multiples, rallonges et adaptateurs sont interdits.
Il est interdit d'utiliser les tubes de l'installation hydraulique,
de chauffage ou du gaz pour la mise à la terre de l'appareil.
Le chauffe-bains n'est pas protégé contre la foudre.
S'il faut changer les fusibles, utiliser des fusibles de type
rapides.
Thermostat de surchauffe
Soupape à gaz proportionnelle
Sonde tempèrature sortie eau chaude
Sonde tempèrature entrée eau froide
ECO
120
H05VV-F 3G
Electrovanne 1
Electrovanne 2
Main Gas Valve
Electrovanne 3
Capteur de pression
