SIG-M-2
VÉRIFICATION DES INSTRUCTIONS D'INSTALLATION
MIW-SIG-M-2-FR-000 - 07 / 10 / 2021
PASSERELLE INTERNET SENTERA
Boutons de réinitialisation
1. Bouton gauche - pour la réinitialisation du Wi-Fi
En cas de problème de connexion ou afin de nettoyer la mémoire du module Wi-
Fi, appuyez et maintenez enfoncé pendant 4 secondes jusqu'à ce que la LED bleue
(LED2) s'allume (Voir Fig. 5). Après cela, le mot de passe à l'intérieur de la mémoire
(pour se connecter à un point d'accès Wi-Fi) a été effacé et l'adresse IP par défaut
192.168.1.123 est restaurée. Vous pouvez maintenant redémarrer la procédure
d'installation comme expliqué dans le Guide de l'utilisateur téléchargeable sur le site
Web de Sentera.
2. Bouton droit - pour les développeurs uniquement!
Le bouton «Reset» (voir Fig. 5) n'est nécessaire que pour redémarrer le
microcontrôleur de l'unité à des fins de développement ou de débogage, par exemple
pour entrer en mode «chargeur de démarrage» pour reprogrammer le module. Vous
ne devez PAS appuyer sur ce bouton dans tous les autres cas!

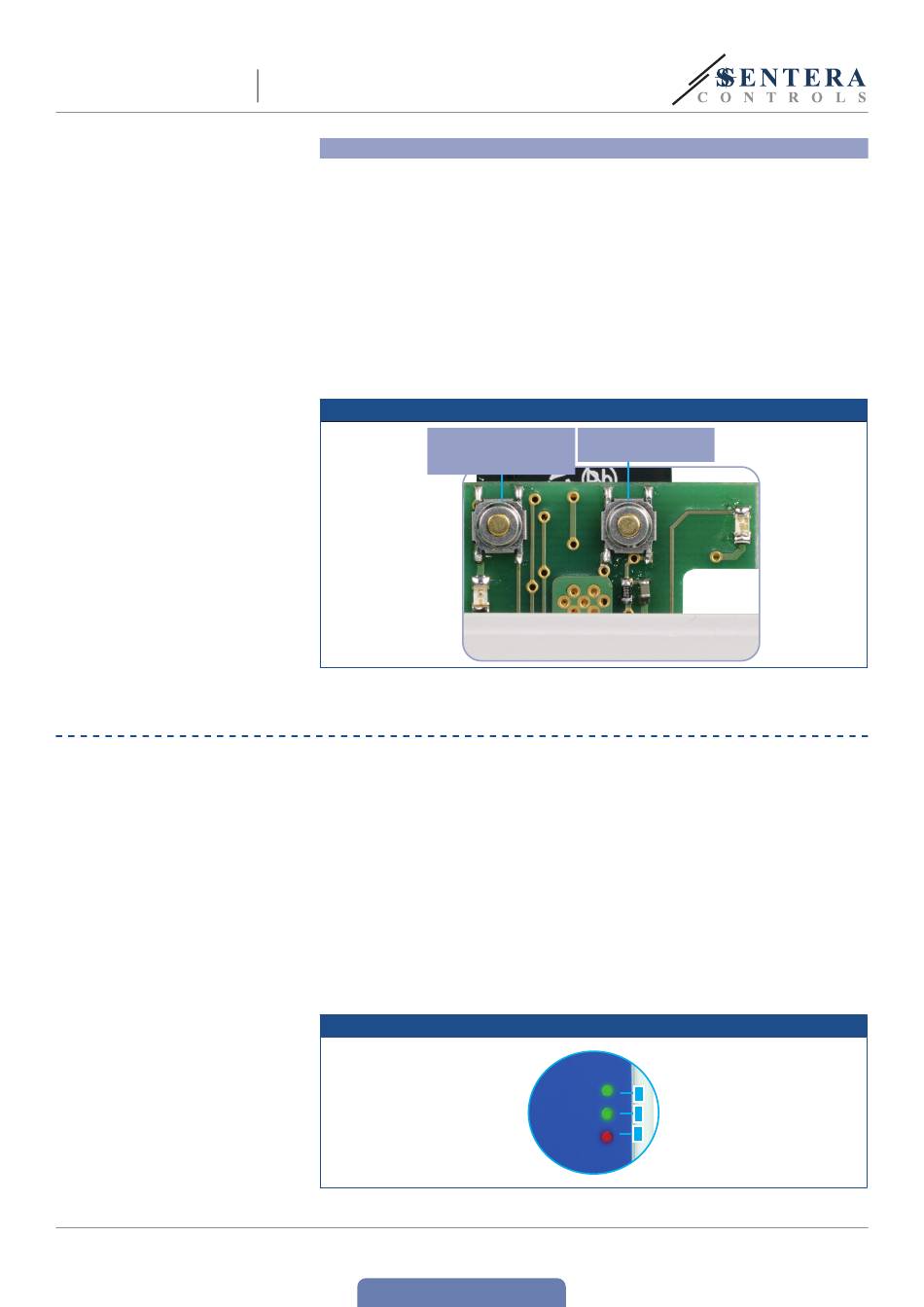

Fig. 5 Commutateur tactile pour la réinitialisation Wi-Fi
1 - Commutateur tactile
pour la réinitialisation
■
La LED 1 verte indique que l'unité est alimentée et que la communication Modbus
RTU avec les équipements esclaves est active.
■
La LED 2 verte indique une communication active avec Internet. C'est-à-dire que
l'unité communique avec succès avec SenteraWeb en envoyant les paramètres
au Cloud.
■
Le clignotement lent de la LED 3 rouge indique une erreur système (la connexion
au Cloud a été perdue).
■
Le clignotement rapide de la LED 3 rouge indique que le mode « chargeur de
démarrage » a été activé (voir Fig. 6).
■
Les LED clignotantes sur les prises RJ45 indiquent que les packages sont
transmis via Modbus RTU.
■
Si ce n'est pas le cas, vérifiez les raccordements.
Fig. 6 Voyants de communication LED
www.sentera.eu
Retour à la table des matières
2 - Pour développeur
uniquement
Wi-Fi
1
2
3
