VTR-1-V2
INSTRUCTIONS DE MONTAGE EN ÉTAPES

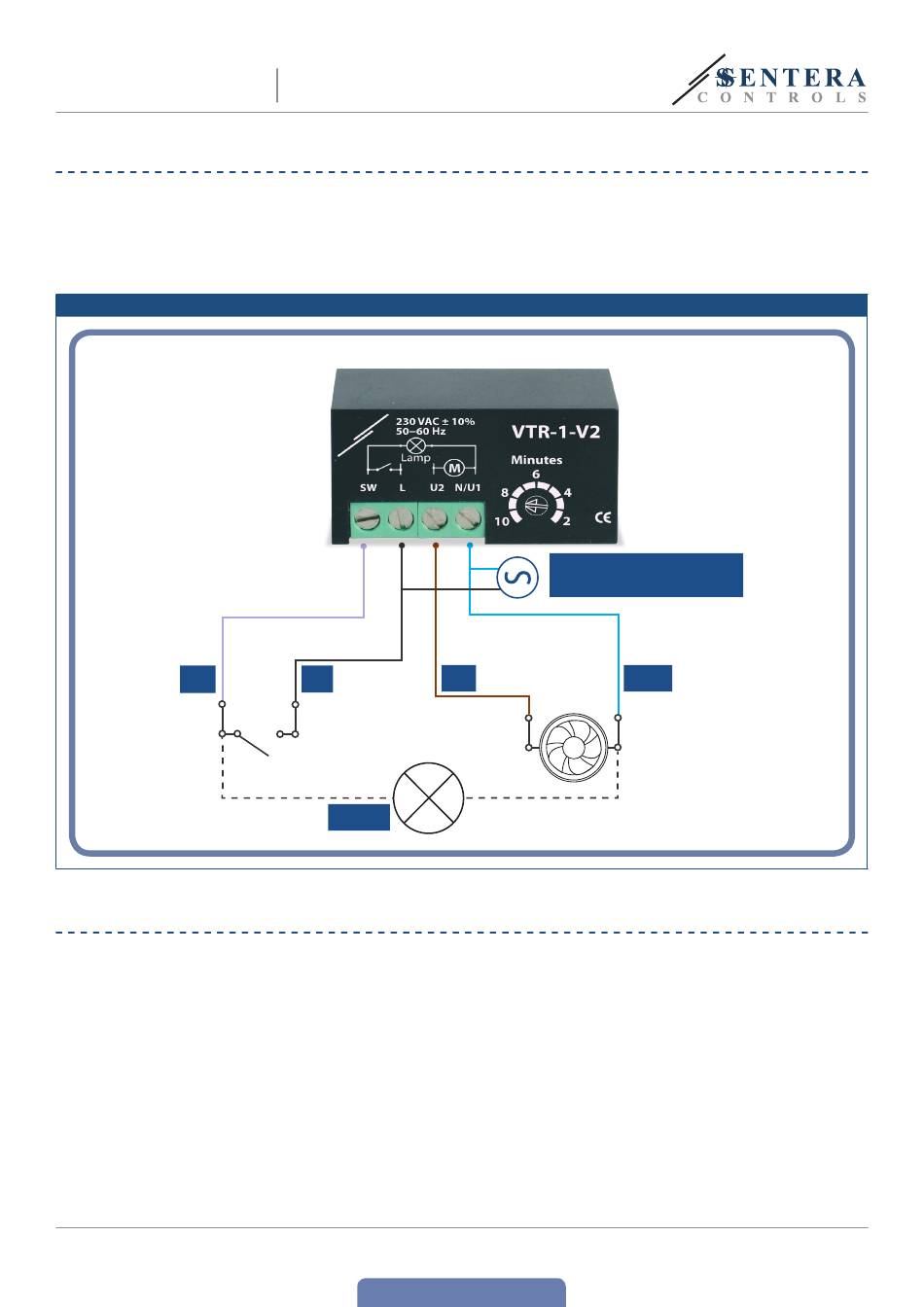

Fig. 2 Câblage et raccordements
SW
VÉRIFICATION DES INSTRUCTIONS D'INSTALLATION
MIW-VTR-1-V2-FR-000 - 24 / 03 / 17
MODULE
MINUTERIE
Veuillez lire attentivement les «Mesures de sécurité et de précaution»" avent
d'installer la minuterie VTR-1-V2. Ensuite suivez les étapes de montages suivantes:
1.
Raccordez le VTR-1-V2 selon le schéma de câblage (Voir Fig. 2 "Câblage et
raccordements" ).
2.
Réglez le délai de sortie en réglant le trimmer.
U2
L
LAMPE
1.
Lorsque vous allumez la lumière, le ventilateur démarrera après un délai fixe de
1,5 s. Ce délai n'est pas réglable.
2.
Lorsque la lumière est éteinte, le ventilateur est désactivé après un délai réglable
par le trimmer entre 2 et 10 minutes.
www.sentera.eu
Retour à la Table des matières
Alimentation
230 VAC ± 10 % / 50—60 Hz
N/U1
6 - 7
