VTR-1-V2
DIAGRAMMES DE FONCTIONNEMENT
CÂBLAGE ET RACCORDEMENTS
MIW-VTR-1-V2-FR-000 - 24 / 03 / 17
MODULE
MINUTERIE

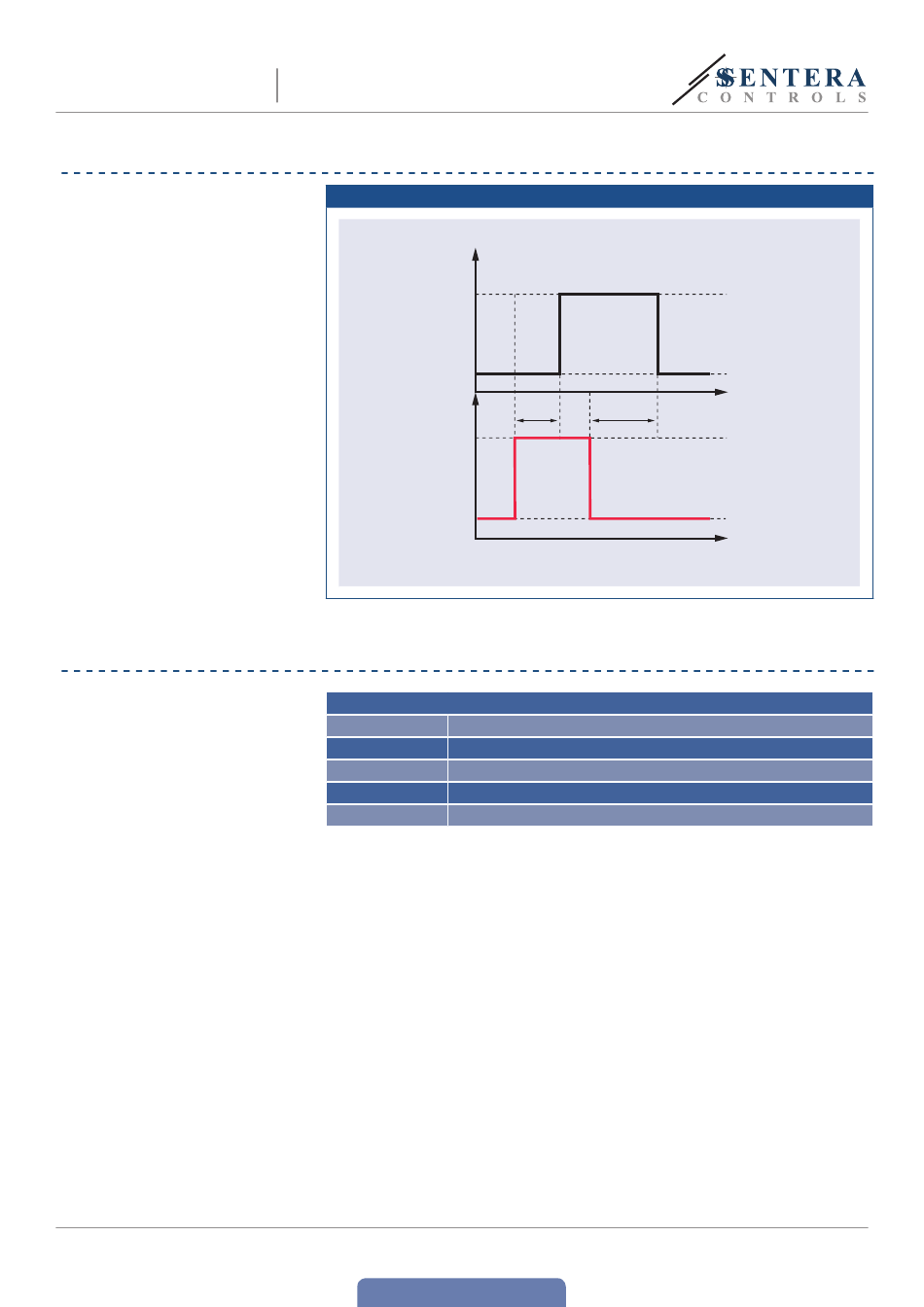

Fig. 1 Diagramme de fonctionnement
Tension de sortie
On
Off
Interrupteur
d'éclairage
On
Off
Bornier à 4 pôles (pas de 5,0 mm, section de câble 2,5 mm
Alimentation
230 VAC ± 10 % / 50—60 Hz
L
Alimentation (L) et interrupteur (d'éclairage)
SW
Interrupteur (d'éclairage)
N/U1
Alimentation (N) et sortie ventilateur
U2
Sortie ventilateur
www.sentera.eu
Retour à la Table des matières
1,5 s
2—10 min
t
t
2
)
5 - 7
