ITRS
VARIATEUR ÉLECTRONIQUE
NUMÉRIQUE

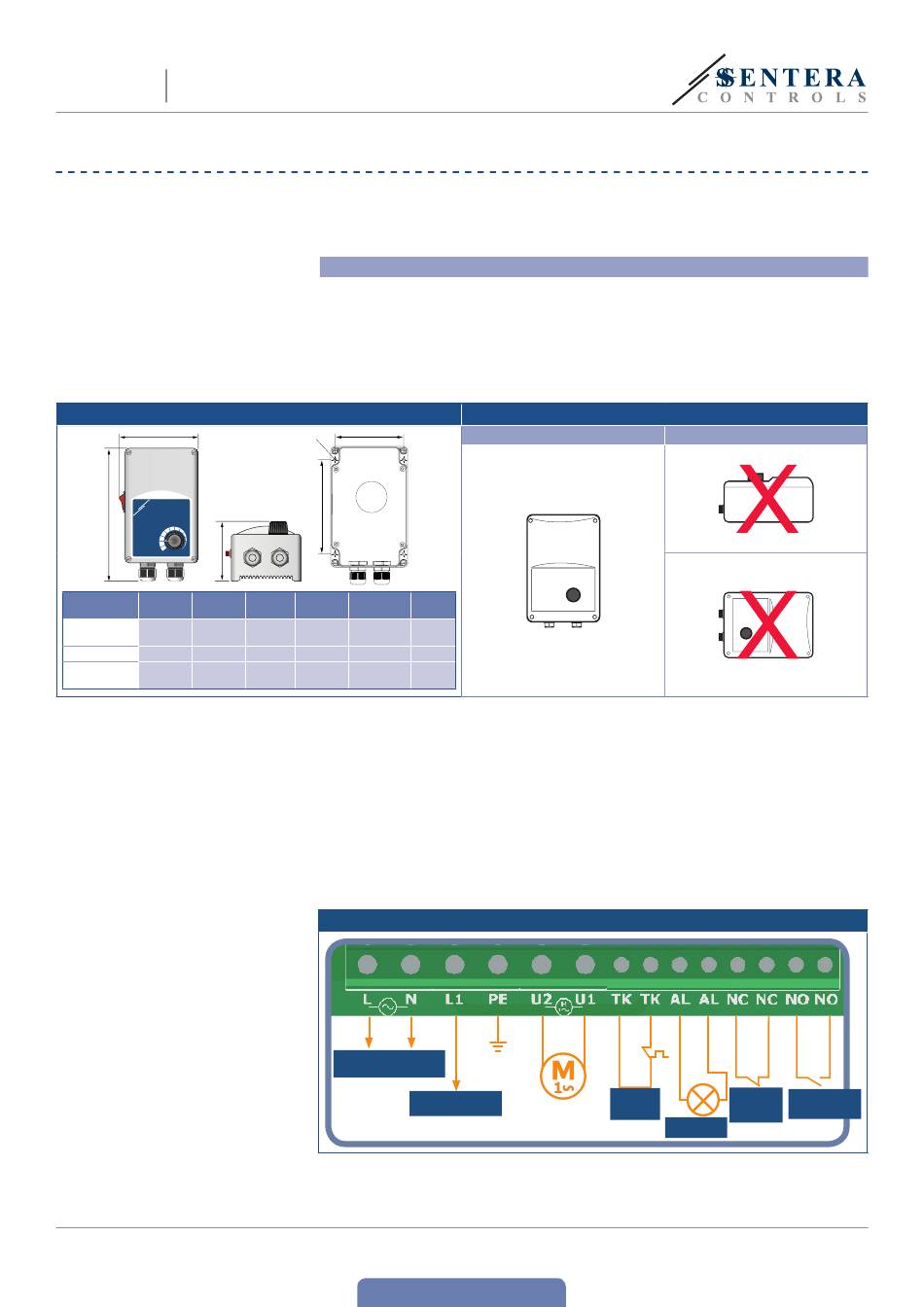

INSTRUCTIONS DE MONTAGE EN ÉTAPES
Fig. 1 Dimensions de montage
B
A
C
Codes
A B
article
ITRS9-15-DT
162 mm 96 mm
ITRS9-30-DT
162 mm 96 mm
ITRS9-50-DT
ITRS9-60-DT
205 mm 124 mm
ITRS9100-DT
MIW-ITRS-FR-000 - 19 / 04 / 18
Avant de commencer le montage, veuillez lire attentivement les «Mesures de
sécurité et de précaution». Choisissez une surface lisse comme emplacement
d'installation (un mur, un panneau et etc.).
Suivez ces étapes:
1. Assurez-vous que le variateur ITRS n'est pas connecté à l'alimentation secteur.
2.
Dévissez le couvercle et ouvrez le boîtier. Faites attention aux deux fils qui
relient le potentiomètre avec la platine.
3. Fixez l'unité au mur ou panneau en utilisant les vis et chevilles fournies. Faites
attention à la position et les dimensions de montage. (Voir Fig. 1 Dimensions de
montage et Fig. 2 Position de montage.)
F
D
E
C D E F
75 mm 71 mm 108,8 mm Ø 4,2
93 mm 71 mm 108,8 mm Ø 4,2
97 mm 102 mm 140 mm Ø 4,6
4. Raccordez les câbles selon (Fig. 3), en utilisant l'information dans la section
«Câblage et raccordements».
4.1
Connectez le moteur / ventilateur.
4.2 Utilisez L1 si vous souhaitez connecter une lampe, une vanne, un actionneur,
etc.. (pour le raccordement à 3 fils). L1 est alimenté pendant que la sortie
régulée est activé. Le raccordement d'un élément est facultatif.
4.3
Raccordez l'alimentation et les câbles de masse.
4.4 Connectez la protection surchauffe du moteur aux borniers TK. Si une
protection contre la surchauffe n'est pas disponible, les borniers TK doivent
être connectés via un pont.
Fig. 3 Câblage et raccordements
Alimentation
110—240 VCA / 50—60 Hz
Sortie non-réglée
www.sentera.eu
Retour à la Table des
Fig. 2 Position de montage
Acceptable
Contact TK
max. 2 A
Pas acceptable
Thermostat
Télécommande
contacts
Protection
relais
antigel
Sortie d'alarme
max. 1 A
