PASSERELLE INTERNET SENTERA
Ne connectez PAS de câble PoM au connecteur Ethernet. Cela peut détruire
l'appareil! Ce port Ethernet doit être connecté au routeur Internet uniquement.
Paramètres facultatifs
Si votre appareil démarre ou termine le réseau (voir Exemple 1 et Exemple 2), activez
la résistance NBT via 3SModbus. Si votre appareil n'est pas un appareil final, laissez
le NBT désactivé (paramètre Modbus par défaut).
RX
ТX
NBT
Master
Slave n
Raccordez le NBT seulement dans les deux appareils les plus loins (l'un par rapport
à l'autre) dans le réseau Modbus!
Mise à jour du logiciel
De nouvelles fonctionnalités et corrections de bogues sont rendues disponibles
via une mise à jour du micrologiciel. Si votre appareil ne dispose pas du dernier
micrologiciel installé, il peut être mis à jour. SenteraWeb est le moyen le plus simple
de mettre à jour le micrologiciel de l'unité. Si aucune connexion Internet n'est
disponible, un nouveau micrologiciel peut également être installé via la prise esclave
RJ45. Pour lancer cette procédure, placez un cavalier sur les broches 3 et 4 de l'en-
tête P1 PROG et redémarrez l'alimentation. L'appareil est maintenant prêt à recevoir
une mise à jour du micrologiciel à partir d'un ordinateur, à l'aide de l'application 3SM
Boot (qui fait partie de la suite logicielle 3SM Center, disponible sur le site Web de
Sentera).
Commutateur tactile
Appuyez et maintenez enfoncé le commutateur tactile (Fig. 4) pendant au moins 5
secondes pour réinitialiser l'unité à ses valeurs par défaut:
■
Type de connexion par défaut: Ethernet
■
Mode de connexion par défaut: DHCP
■
Paramètres de communication Modbus par défaut: 19200 Bps, 8 bits, parité
paire, 1 bit d'arrêt (8,E,1)
■
Page hôte de la passerelle par défaut: 192.168.1.123

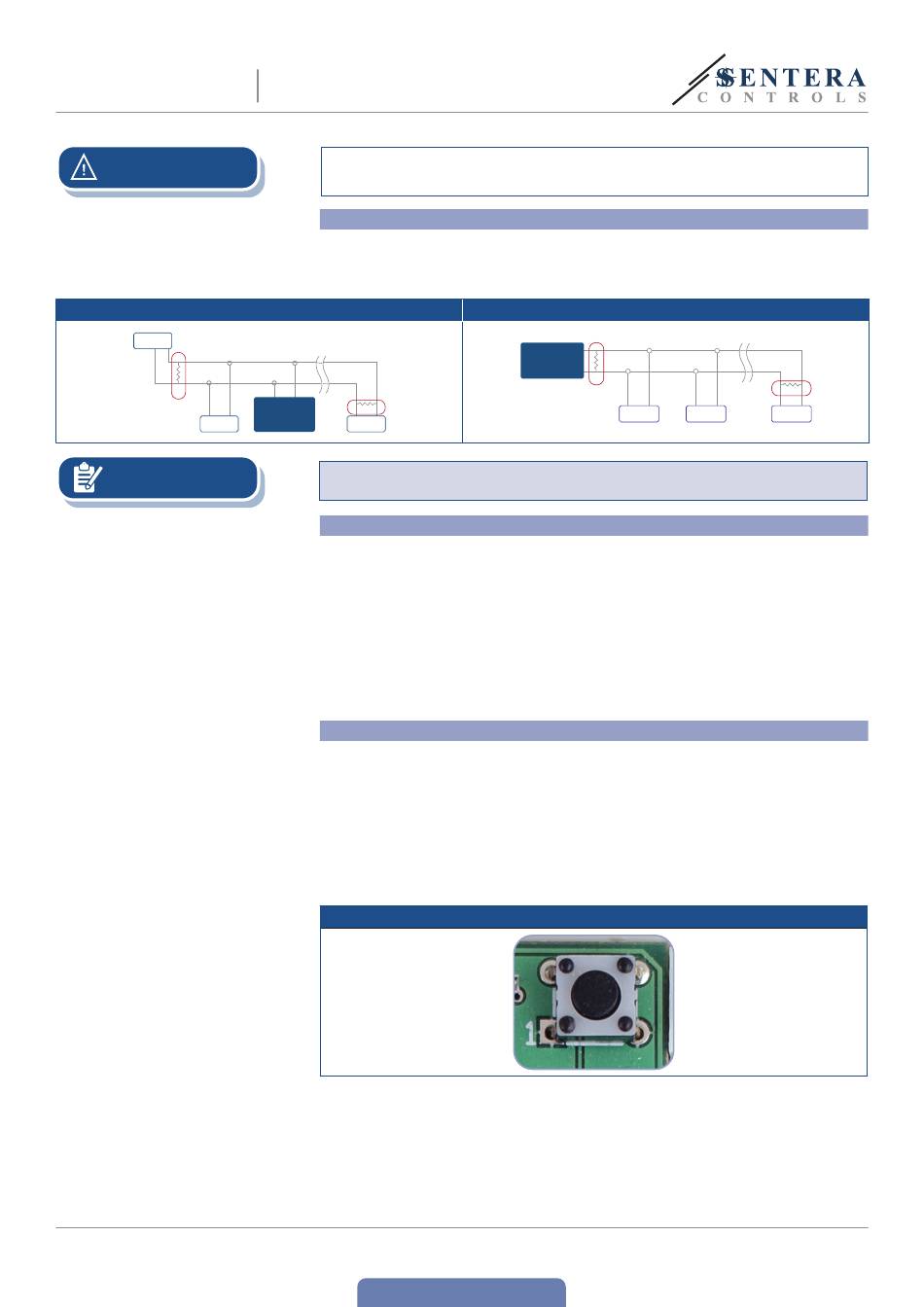

Fig. 4 Commutateur tactile
www.sentera.eu
Retour à la table des matières
Exemple 2
Master
NBT
Slave 1
RX
ТX
NBT
Slave 2
Slave n
