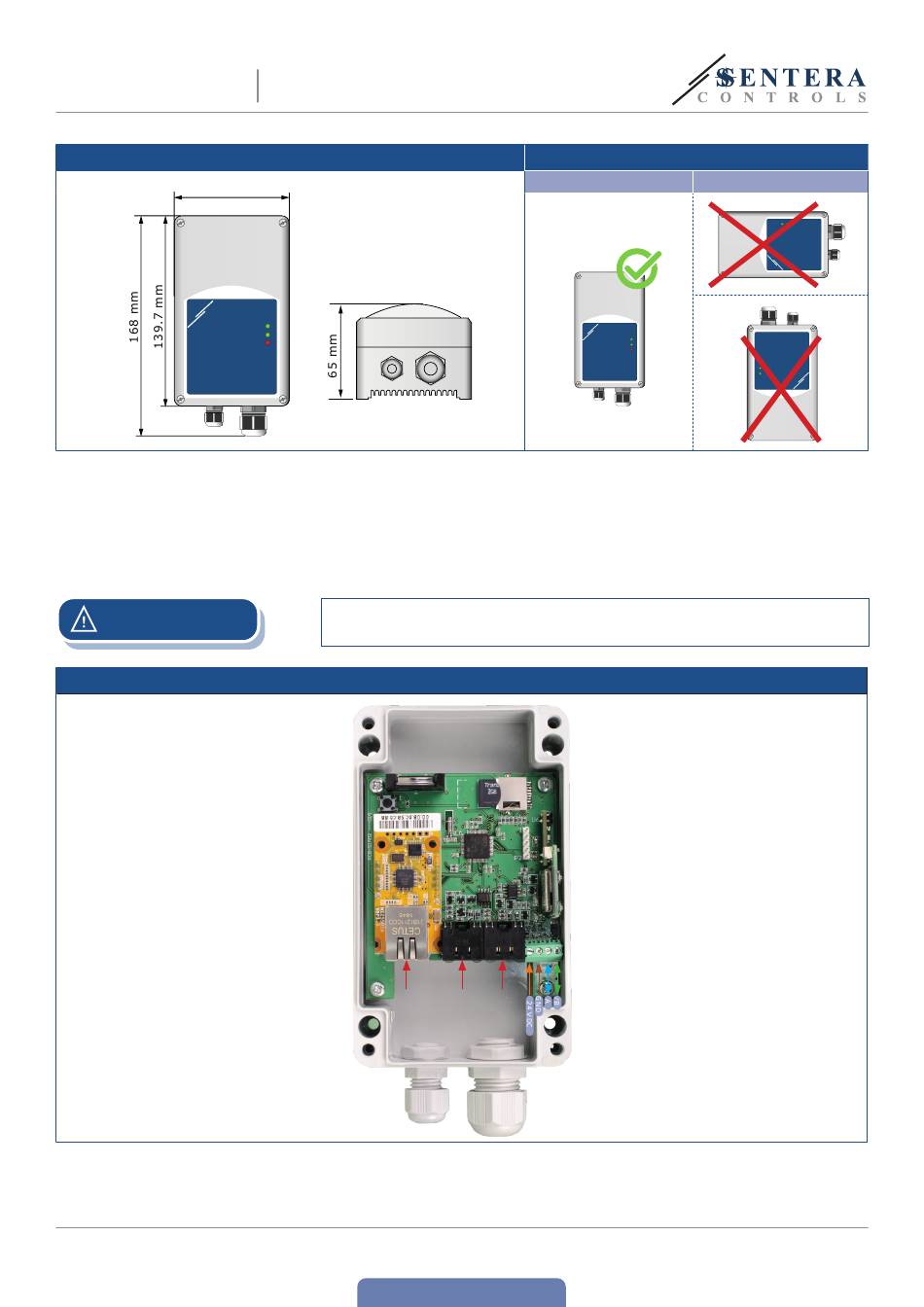

Fig. 1 Dimensions de montage
84 mm
PRUDENCE
Fig. 3 Câblage
MIW-SIG-M-2-FR-000 - 07 / 10 / 2021
PASSERELLE INTERNET SENTERA
3.
Connectez les appareils esclaves (Sentera) à la prise RJ45 droite (voir « Câblage
et connexions »).
4.
Le cas échéant, le système GTB ou maître Modbus RTU externe peut être
connecté via la prise RJ45 gauche.
5.
L'appareil a besoin de PoM (24 VCC). Ainsi, soit le canal esclave soit le canal
maître doivent être alimentés en 24 VCC.
NE PAS connecter les deux circuits avec une alimentation PoM 24 VCC
simultanément!
Canal
Ethernet
esclave
pour
connecter
un Maître
Modbus ou
GTB
6.
Si vous choisissez une connexion filaire, insérez un câble Ethernet standard dans
le port Ethernet et connectez-le au routeur.
7.
Consultez le Guide de l'utilisateur, disponible sur le site Web de Sentera pour
connecter l'unité au réseau Wi-Fi et à SenteraWeb.
www.sentera.eu
Retour à la table des matières
Fig. 2 Position de montage
