3.

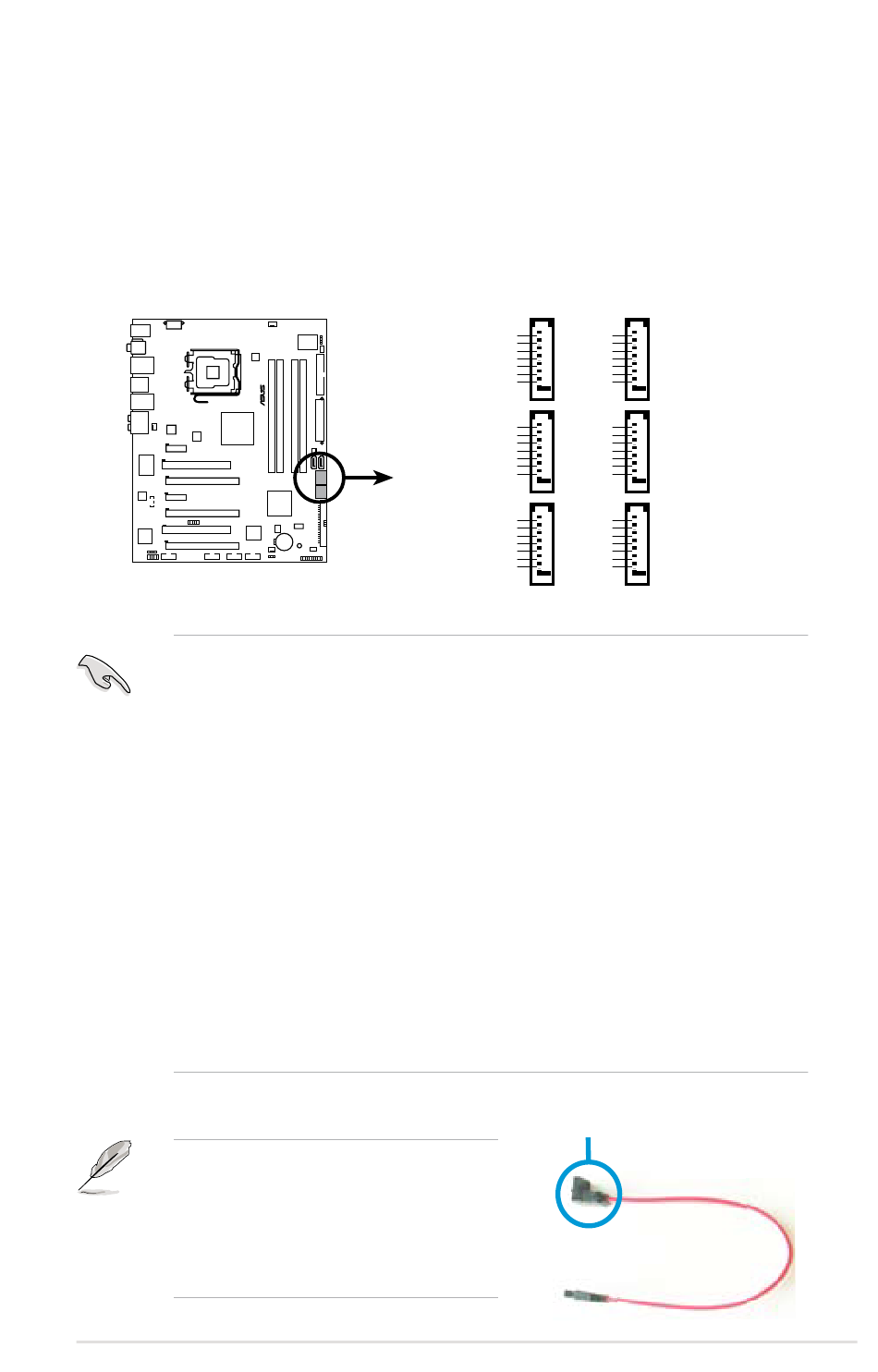

Connecteurs SATA ICH9R (7-pin SATA1-6)
Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de
disques durs Serial ATA.
Si vous avez installé des disques durs Serial ATA, vous pouvez créer une
configuration RAID 0, 1, 5 et 10 grâce à la technologie Intel
ou via le contrôleur RAID intégré au chipset Intel
P5E3 DELUXE
P5E3 DELUXE SATA connectors
Connecteurs SATA
de la P5E3 Deluxe
•
La fonction RAID de ces connecteurs est réglée par défaut sur
Standard IDE. Sur ce mode, vous pouvez connecter des disques durs
de boot/données SATA sur ces connecteurs. Si vous souhaitez créer
une configuration RAID Serial ATA via ces connecteurs, activez l'option
Configure SATA as du BIOS sur [RAID]. Voir section 4.3.6 SATA
Configuration pour plus de détails.
•
Avant de créer une configuration RAID, reportez-vous à la section 5.4.3
Configuration RAID Intel ou au manuel de configuration RAID contenu
dans le DVD de support livré avec la carte mère.
•
Installez Windows
SATA. Les fonctions RAID SATA ne sont disponibles que sous Windows
XP ou Vista.
•
En mode Standard IDE, connectez le disque dur primaire (boot) sur le
connecteur SATA1/2/5.
•
Lors de l'utilisation du branchement à chaud ou de la fonction NCQ, réglez
l'élément Configure SATA as du BIOS sur [AHCI].
Connectez l'extrémité à angle droit du
câble SATA au périphérique SATA. Vous
pouvez aussi connecter cette extrémité
du câble SATA au port SATA embarqué
pour éviter les conflits mécaniques avec
les cartes graphiques de grande taille.
ASUS P5E3 Deluxe
SATA1
GND
RSATA_TXP1
RSATA_TXN1
GND
RSATA_RXP1
RSATA_RXN1
GND
SATA3
GND
RSATA_TXP3
RSATA_TXN3
GND
RSATA_RXP3
RSATA_RXN3
GND
SATA5
GND
RSATA_TXP5
RSATA_TXN5
GND
RSATA_RXP5
RSATA_RXN5
GND
XP Service Pack 1 avant d'utiliser des disques durs
®
Extrémité à angle droit
Matrix Storage
®
ICH9R.
®
SATA2
GND
RSATA_TXP2
RSATA_TXN2
GND
RSATA_RXP2
RSATA_RXN2
GND
SATA4
GND
RSATA_TXP4
RSATA_TXN4
GND
RSATA_RXP4
RSATA_RXN4
GND
SATA6
GND
RSATA_TXP6
RSATA_TXN6
GND
RSATA_RXP6
RSATA_RXN6
GND
®
2-27
