2.7.2
Connecteurs internes
1.
Connecteur pour lecteur de disquettes (34-1 pin FLOPPY)
Ce connecteur accueille le câble pour lecteur de disquette (FDD). Insérez un
bout du câble dans le connecteur sur la carte mère, puis l'autre extrémité à
l'arrière du lecteur de disquette.

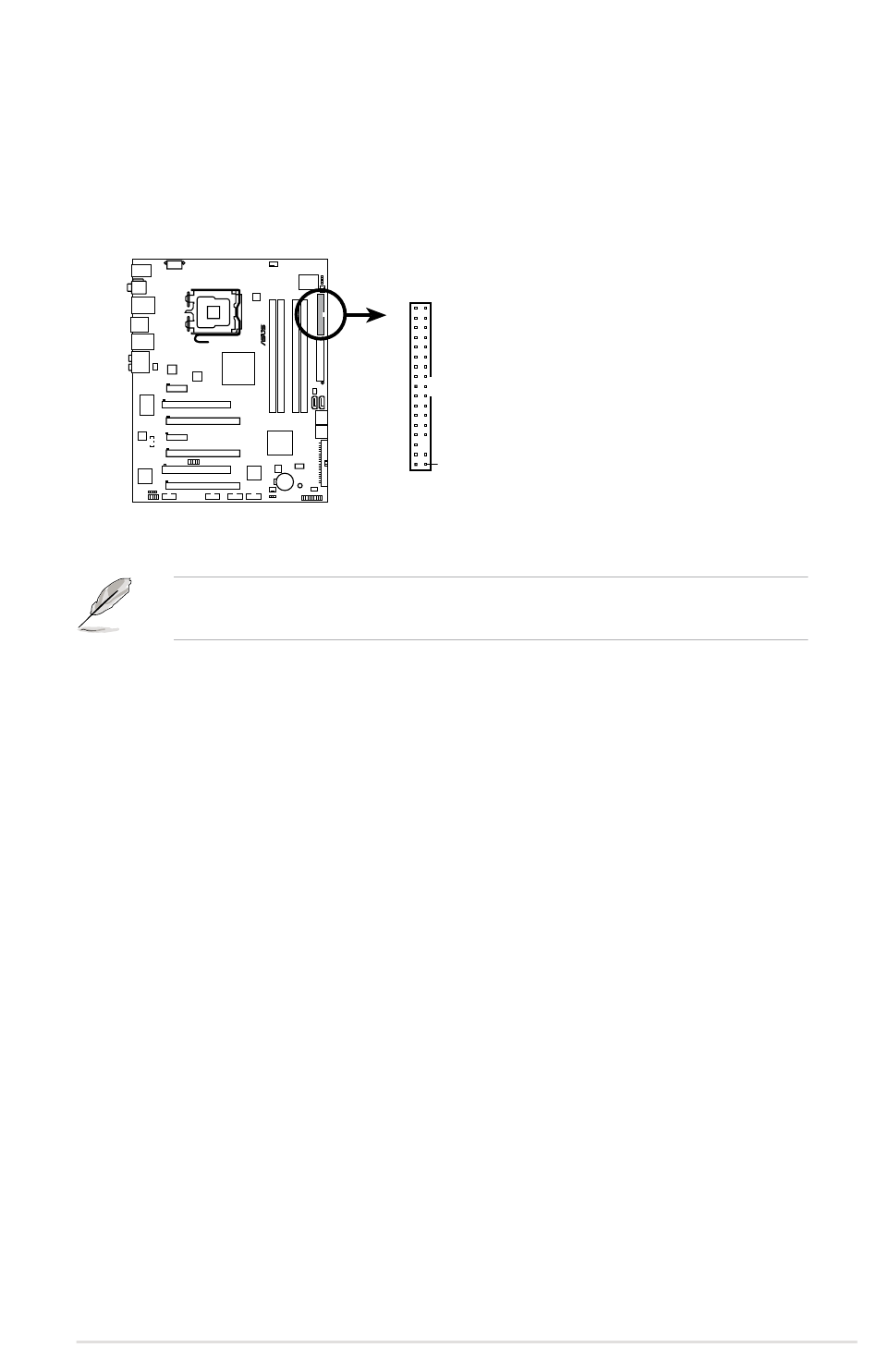

P5E3 DELUXE
Connecteur pour lecteur
P5E3 DELUXE Floppy disk drive connector
de disquettes de la P5E3 Deluxe
La broche 5 du connecteur a été enlevée pour empêcher une mauvaise
connexion lors de l'utilisation d'un câble FDD dont la broche 5 est couverte.
ASUS P5E3 Deluxe
FLOPPY
NOTE: Orient the red markings on
the floppy ribbon cable to PIN 1.
PIN 1
2-25
