INSTALLATION
2.4.2.3 Contacts relais
Deux jeux de contacts de relais sont disponibles via le connecteur de sortie :
Alarme de process (relais 1)
Ce relais change d'état pour indiquer que la variable de process a dépassé la valeur de
consigne de l'alarme. Voir la section 3.2 pour plus de détails sur la configuration des
critères de déclenchement de l'alarme de process. Cette alarme peut également être
utilisée pour indiquer à l'avance que les optiques doivent être nettoyés.
Alarme système (relais 2)
Ce relais change d'état pour indiquer qu'il y a eu une erreur qui nécessite l'intervention
de l'opérateur. Voir la section 4.6 pour plus d'informations détaillées sur les erreurs.
Étiquette de la
broche (de gauche à
droite, tel qu'illustré)
N/F
COM
N/O
N/F
COM
N/O
12

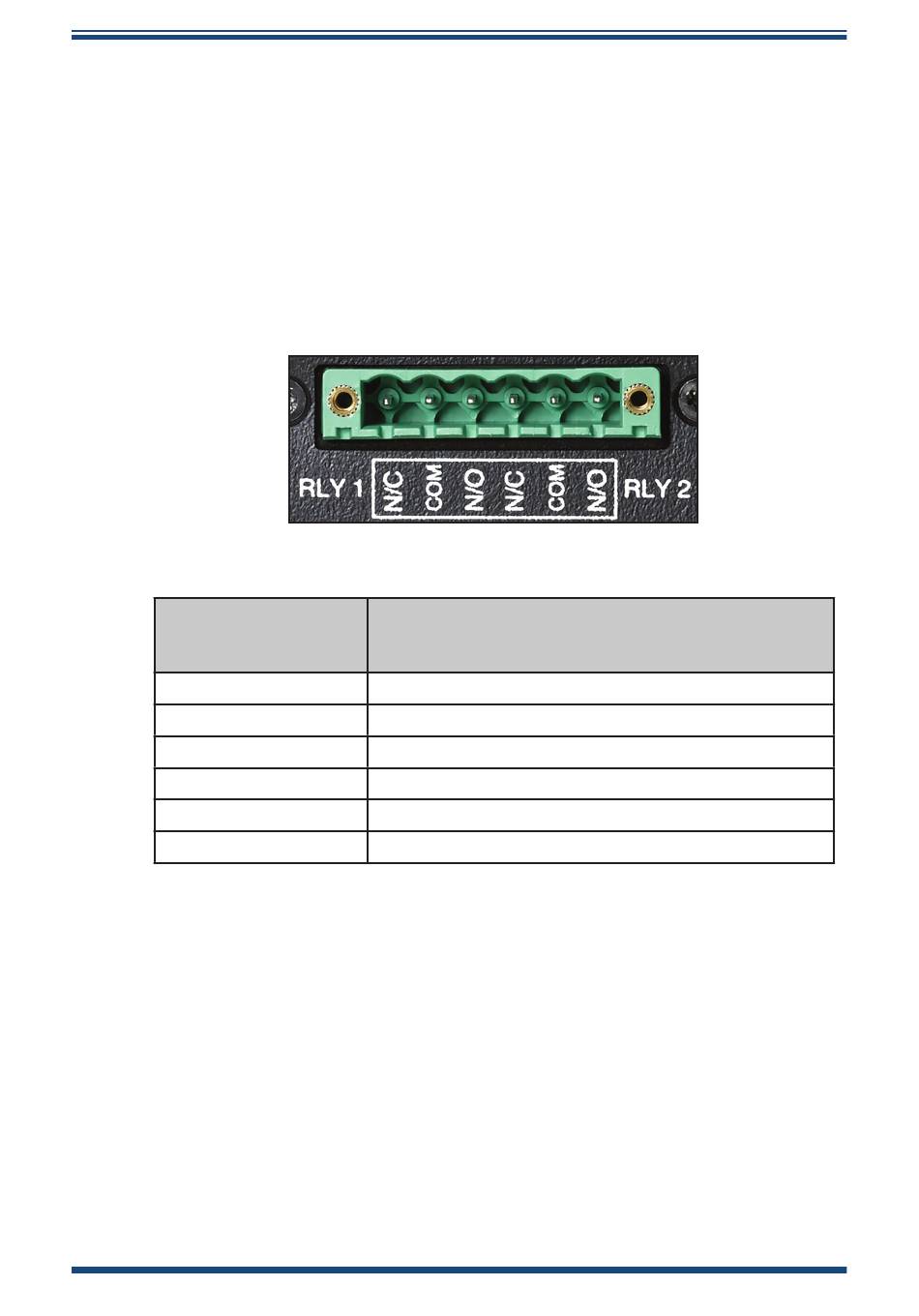

Figure 13
Connecteur de contact de relais
Relais 1 Normalement fermé
Relay 1 Commun
Relais 1 Normalement ouvert
Relais 2 Normalement fermé
Relay 2 Commun
Relais 2 Normalement ouvert
Manuel de l'utilisateur Optidew
Description
97551 Édition 4.1, Janvier 2021
