Manuel de l'utilisateur Optidew
L'Optidew fournit un protocole Modbus RTU sur RS485 ou USB (version paillasse
uniquement). Un module Ethernet est disponible en option pour les deux appareils et
assure la communication Modbus TCP.
La carte du registre Modbus se trouve à l'annexe B.
Un logiciel d'application est disponible et peut être utilisé pour communiquer avec
l'instrument.
2.4.2.2 Sorties courant
De gauche à droite, les quatre dernières broches de ce connecteur sont utilisées pour
les sorties mA.
Voir la section 3.2 pour plus d'informations sur la configuration des sorties analogiques
Étiquetage de la broche
mA2
GND
mA1
GND
Michell Instruments

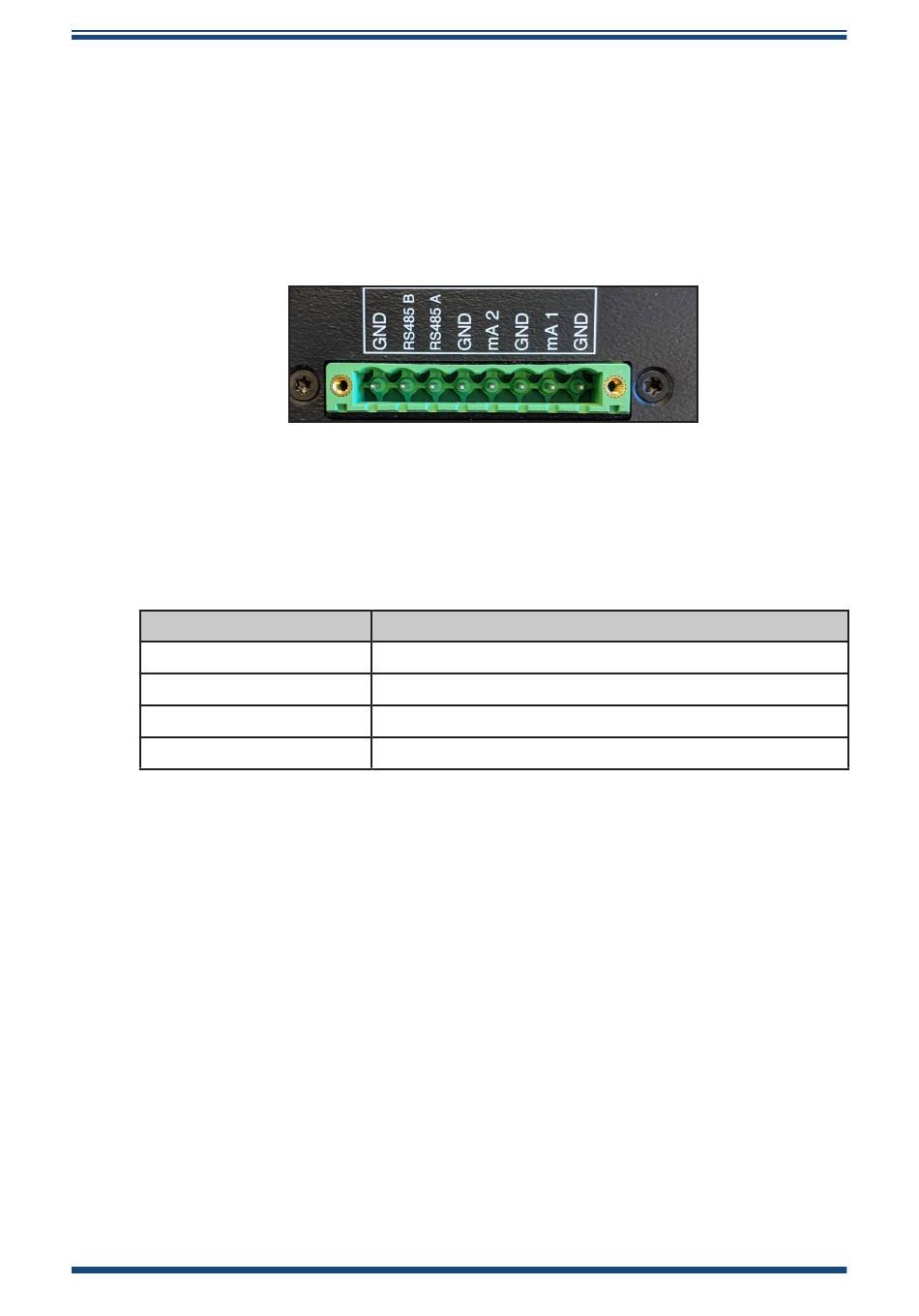

Figure 12
Connecteur de sortie analogique
Canal 2 Sortie courant
Canal 2 Terre
Canal 1 Sortie de courant
Canal 1 Terre
INSTALLATION
Description
11
