DriveControl HC-EC100 / HC-EC110
Informations sur le produit
Versions du HC-DriveControl
Informations sur le produit
Version
Propriétés
HC-EC100
HybridControl pour RollerDrive EC100
HC-EC100 Full
Comme HC-EC100, avec interface E/S
numérique
HC-EC110
HybridControl pour RollerDrive EC110
1)
Le HybridControl dispose de fonctions ZPA et de commande moteur intégrées.
Si aucun câble de communication RJ11 n'est connecté et si les commutateurs
DIP 4 et 5 sont sur OFF, le mode ZPA est automatiquement commuté en mode
de commande moteur.
2)
Le HC-EC100 Full comprend deux broches par signal et les quatre signaux
sont à séparation galvanique. Dans cette version, les signaux numériques pour
l'entrée et la sortie sont utilisés au lieu de Smart E/S.

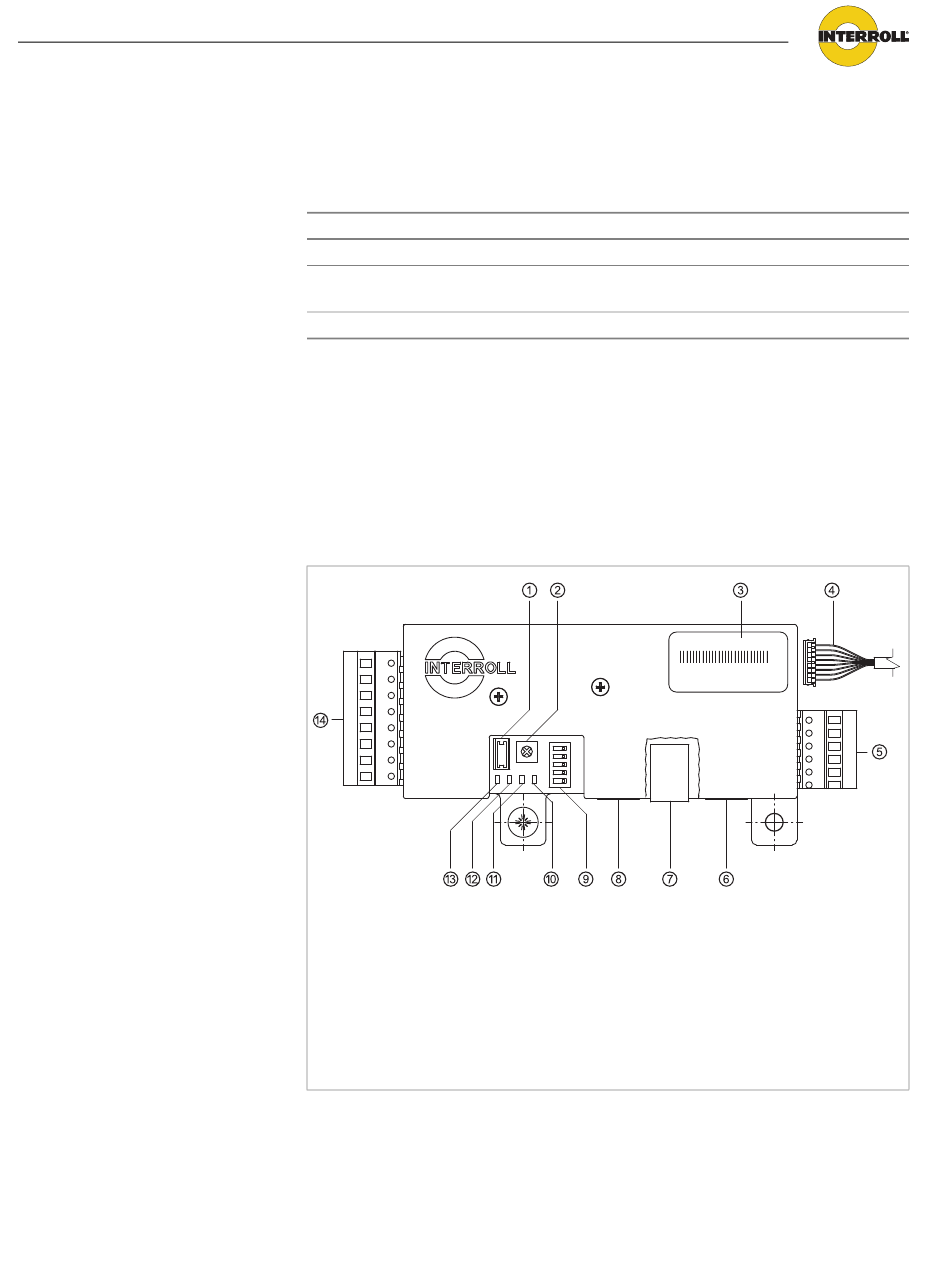

Composants
Fusible
1
Potentiomètre de vitesse
2
Plaque signalétique
3
Câble du moteur du RollerDrive
4
Connexion capteur
5
Connexion pour HC-DriveControl
6
en amont
Interface E/S numérique
7
(uniquement avec HC-EC100 Full)
2)
05052 01925
9000
V 1.00
Connexion pour HC-DriveControl
8
en aval
Commutateur DIP
9
DEL d'avertissement (jaune)
bl
DEL de panne (rouge)
bm
DEL de service (verte)
bn
DEL du fusible (rouge)
bo
Alimentation en tension et raccords
bp
E/S
N° de réf.
1)
9000
9001
1)
9004
USA
HC-EC100
REV: 0
Version 1.2 (02/2009) fr
