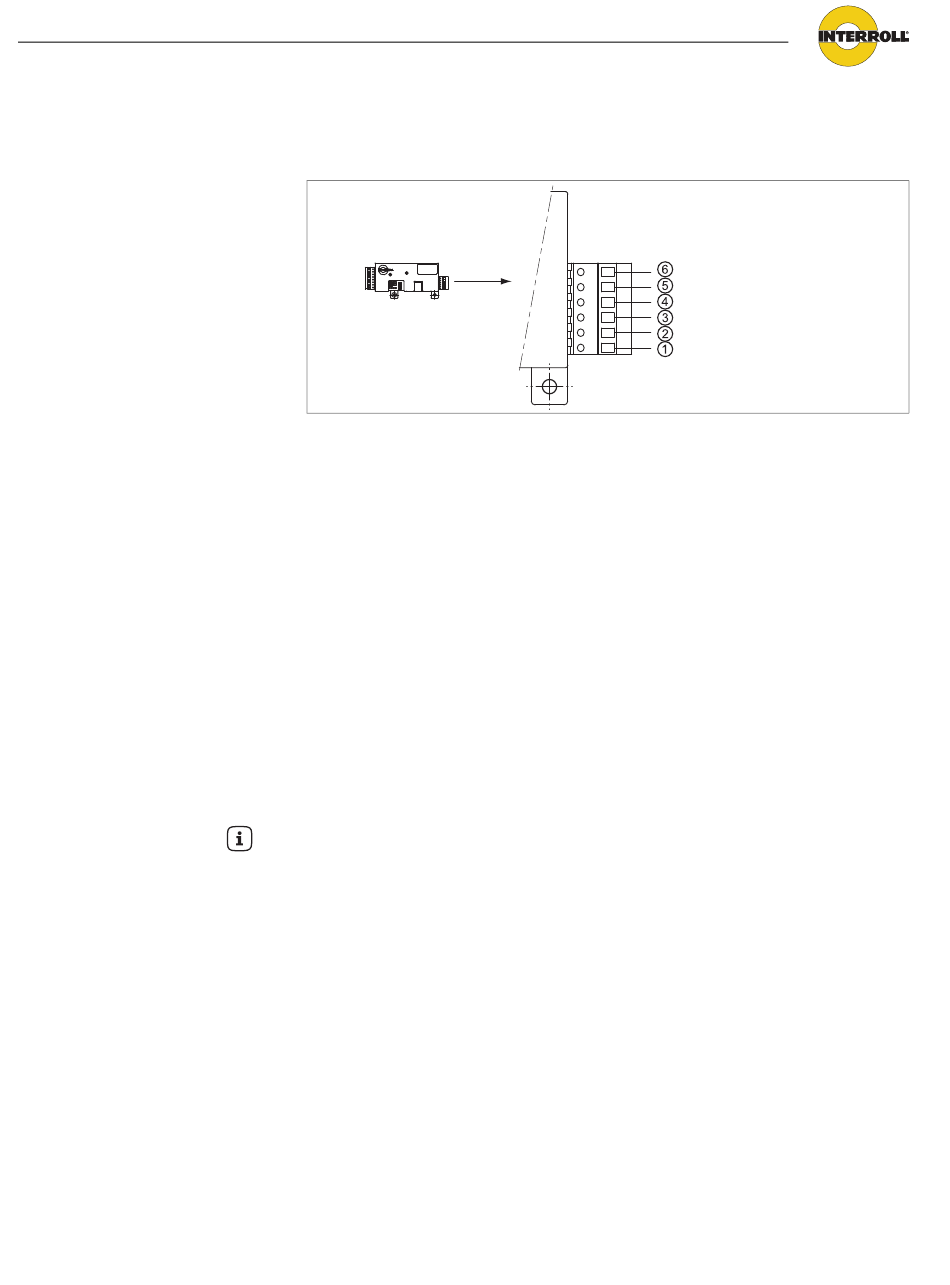

Raccords de capteur
Version 1.2 (02/2009) fr
DriveControl HC-EC100 / HC-EC110
Informations sur le produit
Entrée arrêt : quand un signal est présent sur cette entrée (NPN/PNP
6
réglable), le HC-DriveControl retient le produit à transporter dans cette zone
jusqu'à ce que le signal ait disparu. Le signal peut être émis via l'interface ou
par une commande PLC en référence à une connexion à la terre CC
commune (NPN) ou + 24 VCC (PNP). Cette entrée est commutable PNP/NPN
(via le commutateur DIP 1).
Entrée capteur 2 : elle sert de capteur de démarrage. Ce capteur se trouve
5
au début de la zone et signale à la première zone d'un convoyeur qu'elle peut
démarrer. Cette entrée est commutable PNP/NPN (via le commutateur DIP 1).
Entrée capteur 1 : le capteur se trouve à la fin de la zone. Cette entrée est
4
commutable PNP/NPN (via le commutateur DIP 1).
Entrée défaut du capteur : si le capteur 1 a une sortie de défaut pour les
3
signaux, il peut être raccordé à cette entrée. Cette entrée est commutable
PNP/NPN (via le commutateur DIP 1).
Sortie terre : connexion du capteur 1 et du capteur 2 avec la terre de
2
l'alimentation en tension.
Sortie + 24 VCC : +24 VCC - alimentation en tension pour capteur 1 et
1
capteur 2.
Seuls les capteurs suivants doivent être sélectionnés (l'alimentation électrique
du capteur par la carte est de 50 mA au max.) :
•
Barrage photoélectrique NPN (réflecteur requis) - actif quand une lumière est
réfléchie, fermé à l'état de repos (barrages photoélectriques commutant à
l'extinction) ;
•
Capteur lumineux NPN (sans réflecteur) - actif en présence de rayons de
lumière, ouvert à l'état de repos (capteur lumineux commutant à l'allumage) ;
•
Barrage photoélectrique PNP (réflecteur requis) - actif quand aucune lumière
n'est réfléchie, fermé à l'état de repos (barrages photoélectriques commutant
à l'extinction) ;
•
Capteur lumineux PNP (sans réflecteur) - actif en présence de rayons de
lumière, ouvert à l'état de repos (capteur lumineux commutant à l'allumage).
Entrée arrêt
Entrée capteur 2
Entrée capteur 1
Entrée défaut du capteur
Sortie terre
Sortie + 24 VCC
13
