9.D.4.a Paramètres de cascade

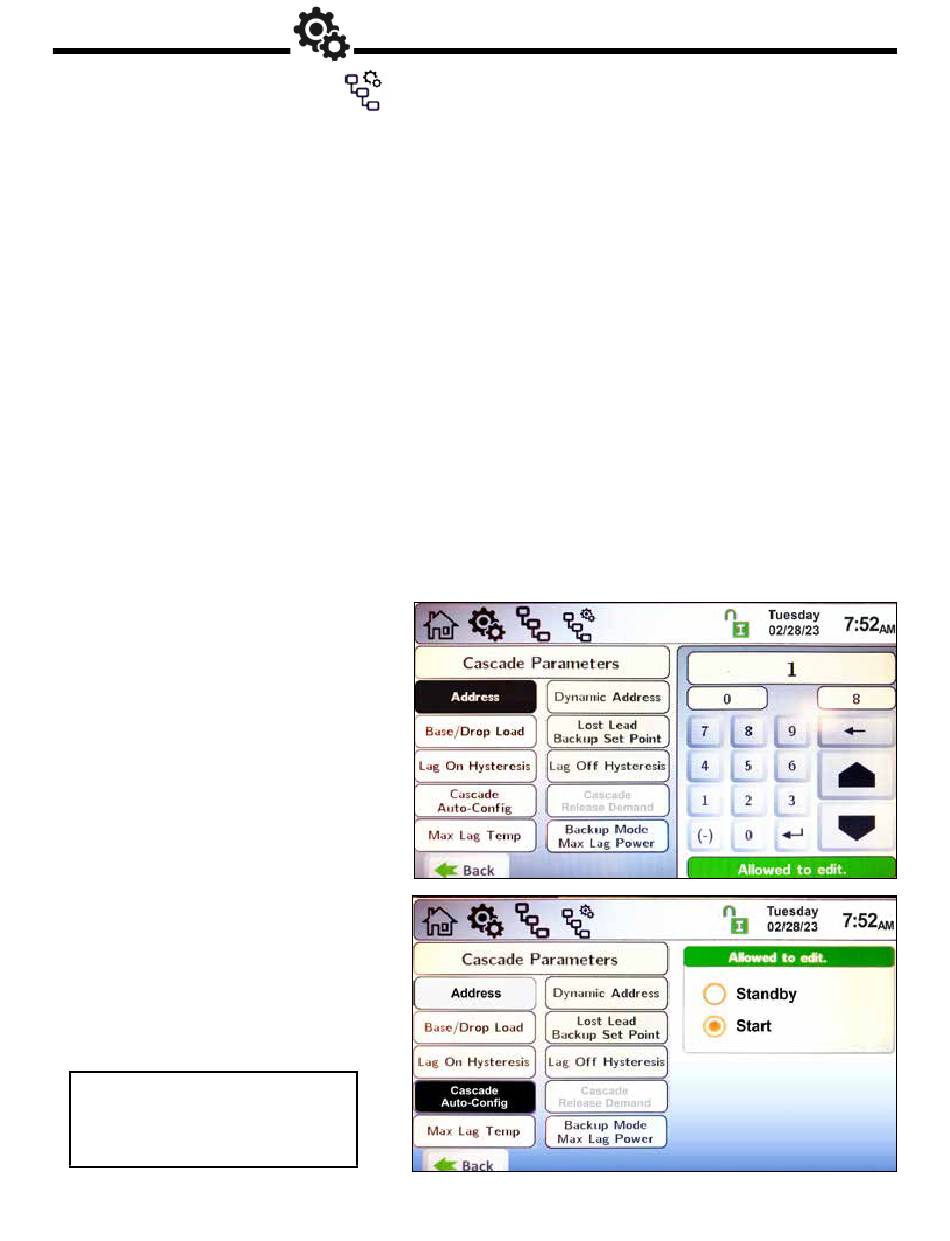

Pour accéder à l'écran des paramètres de cascade (Cascade Parameters), toucher l'icône Cascade sur l'écran de configuration,
puis toucher l'icône des paramètres de cascade.
L'écran des Paramètres de cascade (Cascade Parameters) permet de modifier les paramètres suivants:
• Adresse (Address) – lors de l'adressage manuel de chaque appareil de chauffage pour le fonctionnement en cascade, ce paramètre
permet de régler l'adresse de chaque appareil de chauffage local. Chaque chaudière/appareil de chauffage doit avoir une adresse
unique. L'appareil de chauffage ayant une adresse de 1 est l'appareil « Principale » (le premier de la cascade). Les appareils de
chauffage secondaires (Lag) utilisent les valeurs de 2 à 8. Lors de l'adressage automatique de chaque appareil de chauffage, régler
l'adresse du premier appareil de chauffage (Principale) à la valeur 1. Avec une valeur de 1, le bouton Cascade Auto-Config devient
accessible. Se reporter à ce paramètre pour les instructions d'adressage automatique des appareils de chauffage « Lag ».
• Adresse dynamique (Dynamic Address)– ce paramètre reflète l'adresse de l'appareil de chauffage local, après définition manuelle ou
automatique de celle-ci. Après que l'adresse d'un appareil de chauffage a été défini manuellement ou automatiquement, basculer ce
paramètre sur 0 pour supprimer cet appareil du fonctionnement en cascade.
• Charge de base / de basculement (Base / Drop Load) – ce bouton ouvre l'écran de charge de base / de basculement pour entrer
manuellement l'allure de chauffe de base (en pourcentage) de l'appareil en cascade suivant, ainsi que le point à partir duquel la
chaudière concernée procéder à ce basculement.
• Point de consigne de secours du Principale perdu (Lost Principale Backup Setpoint) – si la dans la redondance en cascade, le
point de consigne interne de la chaudière est configuré, ce paramètre est la température de sortie maximale à laquelle l'appareil de
chauffage local est autorisé à alimenter le système.
• Hystérésis d'allumage Secondaire (Lag On Hysteresis) – la valeur inférieure à Temp. max. Secondaire (Temp. max. Secondaire
- Hystérésis d'allumage Secondaire) à laquelle l'appareil de chauffage va se mettre en route pour satisfaire une demande active en
cascade en fonction de la température de l'eau à la sortie locale de l'appareil de chauffage. Ce réglage n'est possible qu'au niveau de
l'appareil de chauffage Principale (Principale).
• Hystérésis d'arrêt Secondaire (Lag Off Hysteresis) – la valeur supérieure à Temp. max. Secondaire (Temp. max. Secondaire -
Hystérésis d'allumage Secondaire) à laquelle l'appareil de chauffage va s'arrêter pour satisfaire une demande active en cascade en
fonction de la température de l'eau à la sortie locale de l'appareil de chauffage. Ce réglage n'est possible qu'au niveau de l'appareil de
chauffage Principale (Principale).
• Configuration auto. cascade (Cascade Auto-
Config) – une fois que cet appareil est configuré
pour être le premier (Principale), initier l'adressage
automatique en sélectionnant l'option « Start ». Ce
réglage n'est possible qu'au niveau de l'appareil de
chauffage Principale (Principale). Une fois l'appareil
de chauffage défini comme le premier (Principale),
appuyer sur cette touche déclenche au niveau de
celui-ci la recherche automatique des adresses de
tous les appareils suivants (Lag).
• Demande d'arrêt cascade (Cascade Release
Demand) – Quand il n'y a plus de communication
avec l'appareil Principale et que les appareils
Secondaire continuent de répondre à la demande
de chauffe en cascade, appuyer sur ce bouton pour
annuler la demande de chauffe.
REMARQUE: Ceci s'applique uniquement si le point
de consigne interne de la chaudière est configuré, en
fonctionnement en cascade.
• Temp. max. Secondaire (Max Secondaire Temp)
– la température de sortie maximale de production de
l'appareil « Lag ».
• Puissance Secondaire max. en mode dégradé
(Backup Mode Max Secondaire Power) – l'allure de
chauffe maximale autorisée pour les chaudières en
cascade en cas de défaillance du capteur système sur
la chaudière Principalee.
REMARQUE: Tous les appareils de
chauffage doivent être câblés pour un
fonctionnement en cascade avant de
déclencher la configuration automatique
en cascade.
CONFIGURATION
Page 71
