Page 104
4.
S'assurer que le filtre est sec et que la flèche
d'orientation de circulation d'air placée sur le filtre
pointe dans la bonne direction, comme indiqué sur la
figure. Réinsérer le filtre dans son boîtier et remettre le
couvercle d'accès en place.
12.B.4 Électrodes d'allumage et des capteurs
de flamme
L'allumeur à étincelles est un ensemble à deux électrodes et
l'électrode de détection de flamme n'en comporte qu'une.

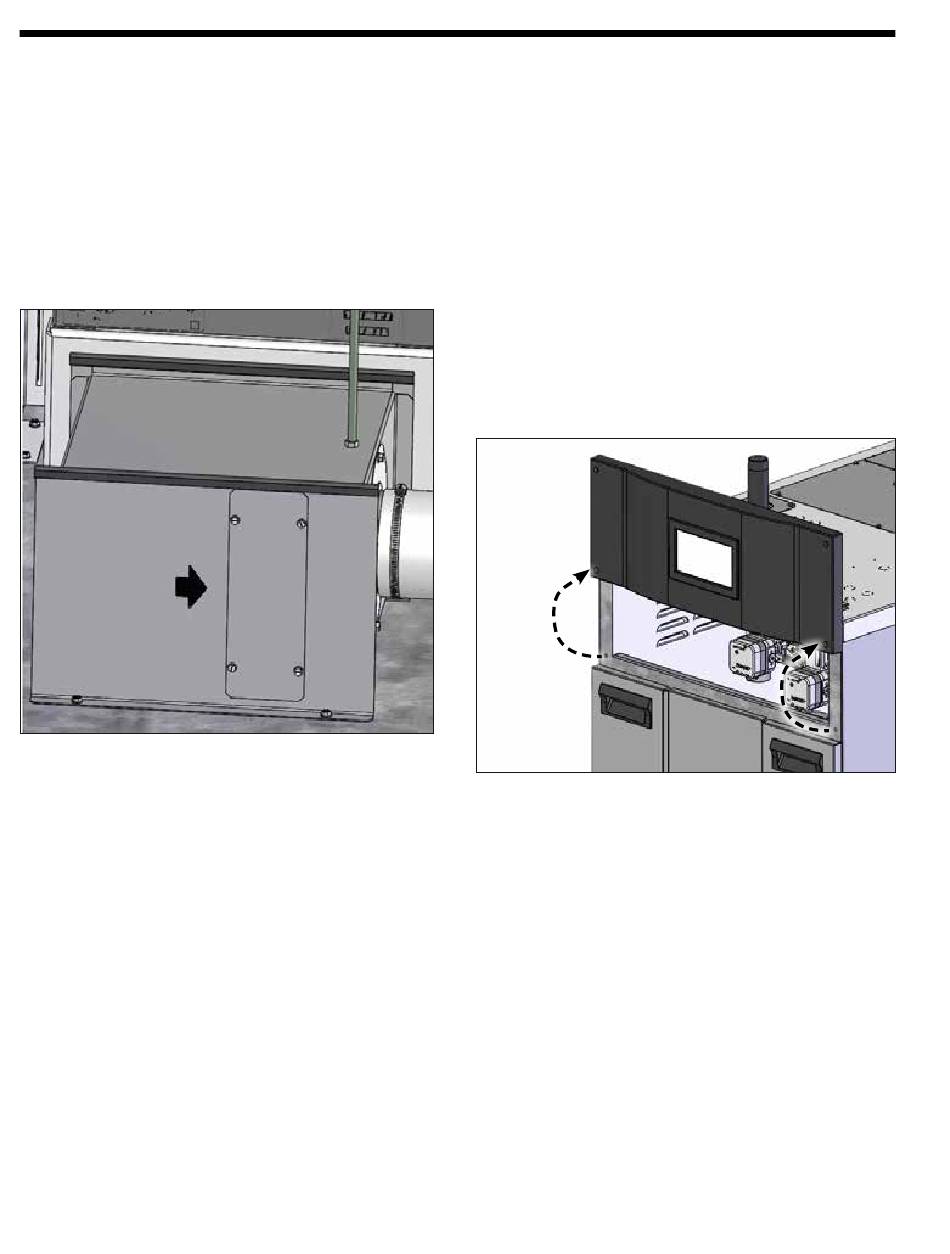

Figure 55.
Sens de circulation de l'air
Déposer les électrodes d'allumage et de détection pour
entretien ou remplacement:
1.
Couper l'alimentation électrique Principale et fermer
toutes les vannes de gaz manuelles reliant l'appareil à
la conduite d'alimentation en gaz.
2.
Ouvrir les panneaux avant de l'appareil. Écarter le
panneau de commande du passage.
3.
Déconnecter le fil d'allumage haute tension et le fil de
terre de l'électrode. Déconnecter le fil du capteur de
flamme ainsi que le fil de terre du capteur de flamme.
4.
Retirer les 2 vis à tête cylindrique M4 qui maintiennent
chaque électrode en place. Retirer les électrodes.
5.
Pour replacer des électrodes neuves, répéter les étapes
ci-dessus dans l'ordre inverse, en remplaçant les joints
si nécessaire. Serrer chaque vis à tête creuse M4 à 2,2
Nm (19 lb-pi). S'assurer que chaque fil est connecté à
sa place.
6.
Redémarrer l'appareil et vérifier qu'il fonctionne
correctement.
LAARS Heating Systems
12.B.5 Vanne de gaz
La vanne de gaz se compose d'un corps de vanne qui
contient la commande de débit de gaz tout ou rien et un
régulateur de pression négative. Ce dispositif assure le
contrôle du rapport air/gaz en association avec le mélangeur
air/carburant de l'appareil. La vanne est conçue pour
fonctionner à une pression de gaz comprise entre 3,5 et
10,5 po de c.e. (0,889 kPa à 2,615 kPa).
Déposer la vanne de gaz pour entretien ou remplacement:
1.
Couper l'alimentation électrique Principale de la
chaudière.
2.
Fermer toutes les vannes de gaz manuelles reliant
l'appareil à la conduite d'alimentation en gaz.
3.
Pour accéder à la vanne de gaz, dévisser les 4 vis
Phillips, cruciformes, placées sur l'écran. Soulever
l'écran et l'immobiliser dans la position indiquée à l'aide
de deux (2) vis Phillips.
Figure 56.
Retrait et réinstallation du panneau noir
4.
Débrancher le faisceau de câbles de la vanne de gaz.
5.
Débrancher le tube de pression d'air de référence de la
vanne de gaz.
6.
Pour les modèles 650 – 1500, retirer les 4 vis à tête
creuse situées sur les brides droite et gauche. Pour les
modèles 399 – 500, retirer les 4 vis à tête creuse sur la
bride gauche et les 4 vis à tête Phillips/cruciforme sur la
bride droite. Déposer la vanne.
7.
Utiliser une clé pour retirer tous les raccords connectés
à la vanne.
8.
Pour replacer la vanne, répéter les étapes ci-dessus
dans l'ordre inverse. Veiller à ce que tous les joints
et joints toriques soient en place au moment du
remontage, et que le tube de pression d'air de référence
soit solidement connecté.
9.
Redémarrer l'appareil et vérifier qu'il fonctionne
correctement.
