Lorsque vous testez une installation, vous devez mesurer l'impédance de boucle au point le plus éloigné d'un circuit
circulaire ou radial, appelé Zs (Zs = impédance de boucle totale du circuit jusqu'au transformateur).
Dans la plupart des cas, vous devrez mesurer la valeur Zs à plusieurs endroits (pour un circuit final circulaire, cela
peut se faire à chaque sortie de prise), mais vous devrez enregistrer uniquement les valeurs les plus élevées que vous
mesurez. Sur un circuit radial, cela se fera à la fin du circuit. Pour faciliter cette opération, le MFT-X1 est doté d'une
fonction Zmax qui enregistre et affiche la valeur la plus élevée d'une série de mesures consécutives (Voir 14.9 Zmax :
pour trouver l'impédance de boucle la plus élevée d'un circuit page 74).
14.1.2 Utilisation de Confidence Meter™

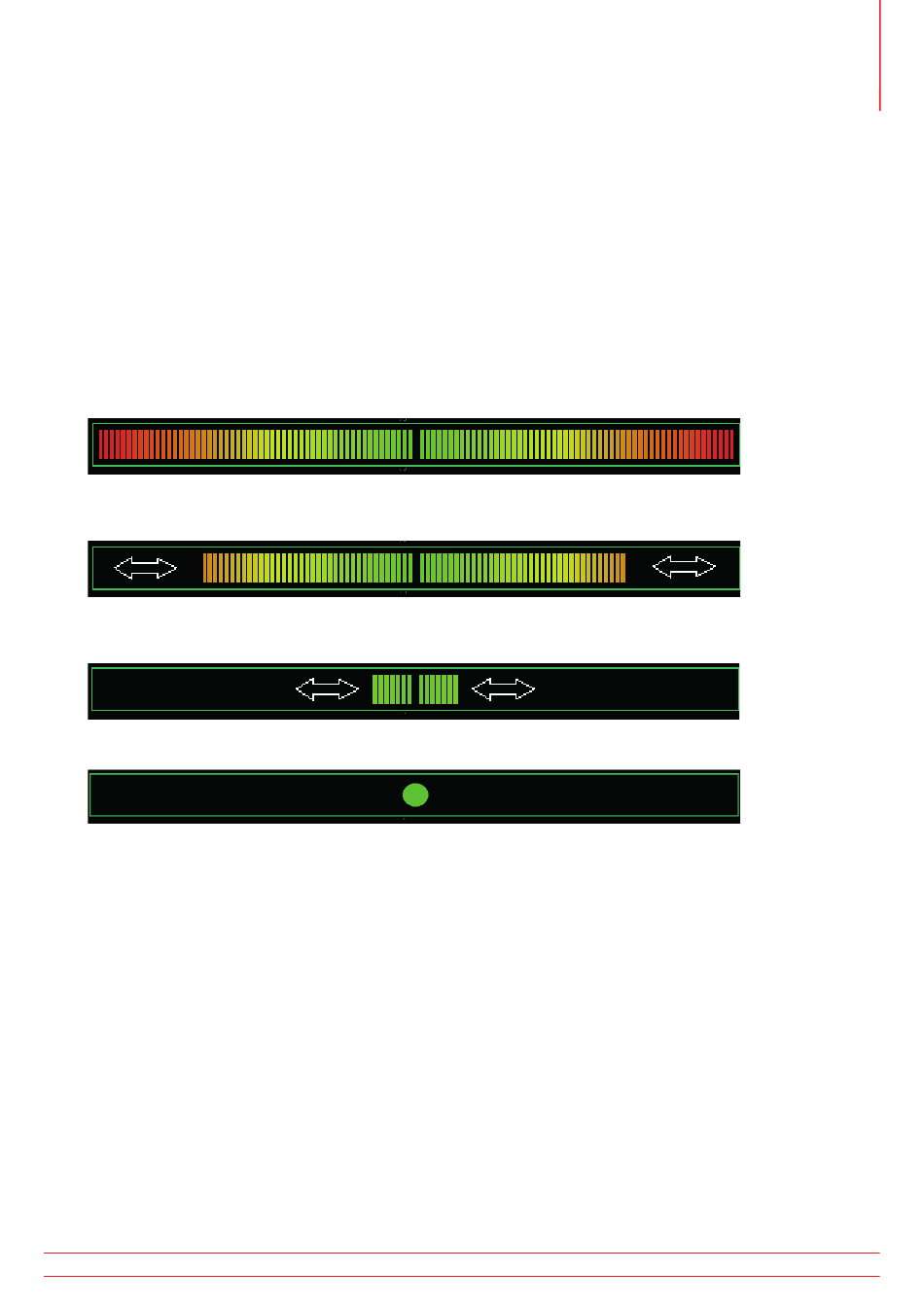

Pendant chaque test de boucle, la barre Confidence meter™ apparaît en haut de la zone d'affichage principale.
Au début du test, la barre est large et s'étend jusqu'à la zone rouge.
„
Au fur et à mesure que le test progresse et que l'appareil propose un résultat plus précis, la barre se raccourcit,
„
passant dans la zone orange.
Lorsque le test est presque terminé et que l'appareil propose un résultat avec une variation faible, la barre se
„
raccourcit encore pour se réduire à la zone verte.
Enfin, le test s'arrête et seul un point vert est affiché.
„
À ce stade, le résultat est considéré comme ayant un haut degré de confiance en termes de précision. C'est de là que
le Confidence Meter™ tire son nom.
Sur les circuits à faible bruit, le test s'effectue plus rapidement qu'avec des appareils ordinaires. Sur les circuits à
niveau de bruit élevé, les tests peuvent prendre plus de temps et la barre Confidence meter™ peut se raccourcir
et s'allonger plusieurs fois pendant le test. Cependant, lorsqu'elle passe enfin au vert, vous pouvez être sûr que le
résultat affiché est fiable. Si le bruit électrique est important sur le circuit testé, il est possible que la barre Confidence
meter™ ne s'arrête jamais avant d'atteindre le point vert. Dans ce cas, le test est toujours valide mais peut ne pas être
aussi précis.
Dans les cas extrêmes, le test s'arrête automatiquement après environ 90 secondes. Le résultat affiché est valide mais
il n'est pas garanti qu'il atteigne le niveau de précision indiqué dans les spécifications de l'appareil.
