9.2

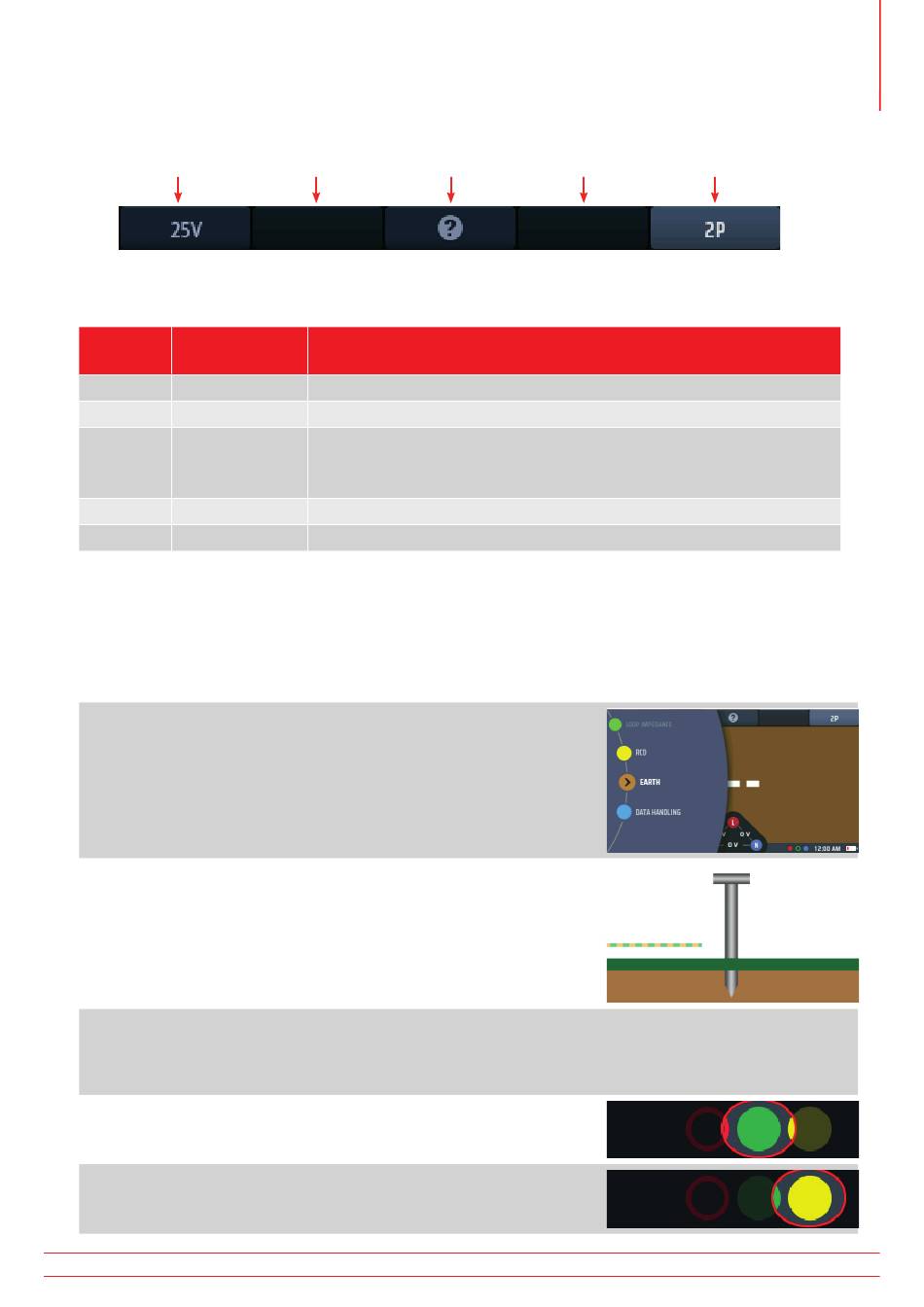

Touches de raccourci pour la mesure de la résistance de terre
Touches de
raccourci 1
Fig. 28 : Touches de raccourci test de terre
Touche de
Fonction
raccourci
1
Tension de test
2
3
Aide/Enregistrer
4
5
Type de test
9.3
Mesures de la résistance de terre - méthode à deux pôles (2P)
AVERTISSEMENT : Isolez électriquement l'alimentation électrique de l'installation connectée à l'électrode
de terre que vous testez. Vérifiez qu'elle est isolée et qu'elle ne peut pas être remise sous tension
accidentellement. Ne débranchez l'électrode de terre que dans un endroit où il est possible de le faire en toute
sécurité, sinon des tensions dangereuses peuvent être générées sur le réseau de mise à la terre du bâtiment.
1. Tournez le bouton rotatif gauche jusqu'à la position du test de résistance
de terre (RE).
L'écran s'allume sur fond marron.
ƒ
2. Débranchez l'électrode de terre si elle est connectée.
3. Placez un piquet de test dans le sol à au moins 2 m de l'électrode que vous
testez.
REMARQUE : idéalement, le piquet de test doit être aussi éloigné du
piquet de terre principal que le cordon de test le permet (jusqu'à 30 m).
4. Branchez un cordon de test dans la prise verte et connectez-le à l'électrode
testée.
5. Branchez un cordon de test dans la prise jaune et connectez-le au piquet
de test.
www.megger.com
Touches de
Touches de
raccourci 2
raccourci 3
Description
Tension d'essai fixe à 25 V.
Non utilisé.
Avant de commencer un test, appuyez pour obtenir de l'aide sur la mesure
de la résistance de terre. Une fois le test terminé, appuyez pour transférer le
résultat vers un appareil Bluetooth
Non utilisé.
Actuellement, seuls les tests 2P (à deux pôles) sont autorisés.
Mesure de la résistance de terre
Touches de
Touches de
raccourci 4
raccourci 5
connecté.
®
MFT-X1
41
