6.5
Réglage final des pressostats
6.5.1
Pressostat air

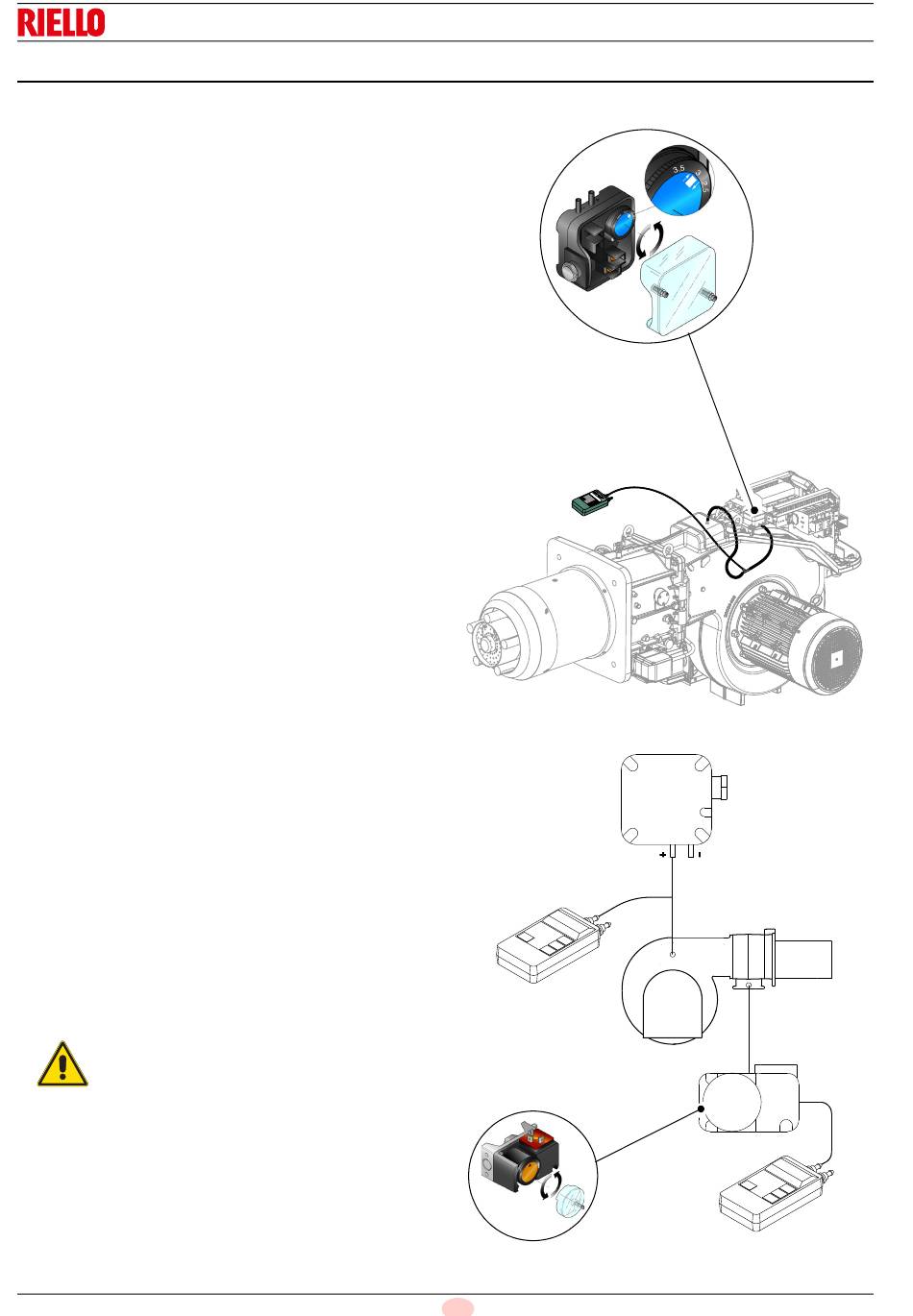

Effectuer le réglage du pressostat air (Fig. 29) après avoir effec-
tué tous les autres réglages du brûleur avec le pressostat air ré-
glé en début d'échelle.
Avec le brûleur fonctionnant à la puissance minimale, insérer un
analyseur de la combustion dans la cheminée, fermer lentement
la bouche d'aspiration du ventilateur (par exemple avec un car-
ton) jusqu'à ce que la valeur de CO dépasse 100 ppm.
Tourner ensuite lentement la molette respective dans le sens des
aiguilles d'une montre pour que le brûleur se mette en sécurité.
Vérifier ensuite l'indication de la flèche tournée vers le haut sur
l'échelle graduée. Tourner à nouveau la molette dans le sens des
aiguilles d'une montre jusqu'à faire correspondre la valeur rele-
vée sur l'échelle graduée avec la flèche tournée vers le bas, de
manière à récupérer l'hystérésis du pressostat représentée par la
plage blanche sur fond bleu comprise entre les deux flèches.
Vérifier alors si le brûleur démarre correctement. Si le brûleur se
met à nouveau en sécurité, tourner encore un peu le bouton dans
le sens contraire aux aiguilles d'une montre. Durant ces opéra-
tions, il peut être nécessaire d'utiliser un manomètre pour mesu-
rer la pression de l'air.
Le raccordement du manomètre est illustré dans la Fig. 29. La
configuration standard est celle du pressostat de l'air raccordé en
absolu. A remarquer la présence d'un raccordement en «T» non
fourni.
Dans certaines applications en fortes dépressions, le raccorde-
ment du pressostat ne lui permet pas de commuter.
Dans ce cas il est nécessaire de raccorder le pressostat dans le
mode différentiel, en appliquant un deuxième petit tuyau entre
pressostat air et bouche d'aspiration du ventilateur.
Dans ce cas, il faut également connecter en mode différentiel le
manomètre, comme indiqué sur la Fig. 29.
Sur le brûleur RS 810/E BLU le pressostat d'air est installé en
« absolu », c'est-à-dire branché uniquement sur la prise de pres-
sion « + » 24)(Fig. 4 à la page 11).
6.5.2
Pressostat de gaz seuil maximum
Effectuer le réglage du pressostat gaz seuil maximum (Fig. 30)
après avoir effectué tous les autres réglages du brûleur avec le
pressostat gaz seuil maximum réglé en fin d'échelle.
Pour étalonner le pressostat de gaz seuil maximum, brancher un
manomètre sur sa prise de pression après avoir ouvert le robinet.
Le pressostat de gaz seuil maximum doit être réglé à une valeur
ne dépassant pas 30 % de la mesure lue au manomètre avec le
brûleur fonctionnant à la puissance maximale.
Une fois le réglage effectué, retirer le manomètre et fermer le ro-
binet.
1 kPa = 10 mbar
ATTENTION
20160899
D3951
Branchement du manomètre
avec pressostat en absolu
20163262
D3856
30
F
+
-
+
PA
PGM
Fig. 29
20181543
Fig. 30
