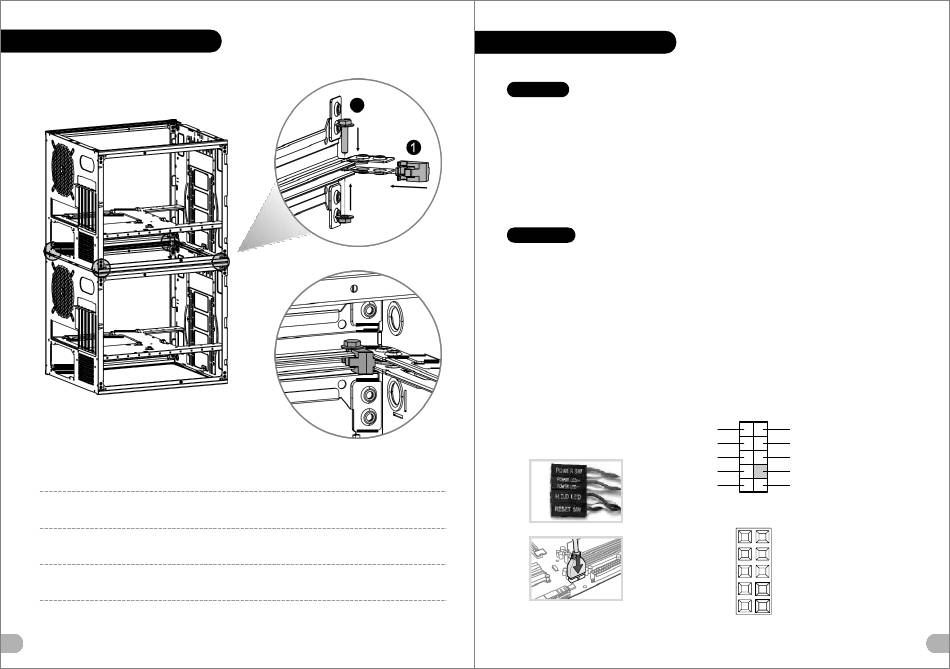

Stacking Installation
Note:
15
Leads Installation
2
Leads Installation Guide
Cas e LED C onnection / On the front of the case, you can find some LEDs and switch leads. Please consult your user
manual of your motherboard manufacturer, then connect these leads to the panel header on the motherboard.
USB 3.0 connection /
1. Make sure your motherboard supports USB 3.0 connection.
2. Connect the USB 3.0 cable to the available USB 3.0 port on your computer.
Audio C onnection / Please refer to the following illustration of Audio connector and your motherboard user manual.
Please select the motherboard which used AC' 9 7 or HD Audio(Azalia),(be aware of that your audio supports AC' 9 7 or HD
Audio (Azalia)) or it will damage your device(s).
Anschlüsse
Complete
Gehäus e-LED-Ve rbindungen / Auf der Gehä usevorderseite finden Sie einige LEDs und Verbindungen. Bitte nehmen
Sie die Gebrauchsanweisung Ihres Motherboard Herstellers zur Hilfe und schließ en Sie diese Verbindungen an die Panel
Header Belegung des Motherboards an.
USB 3.0 Anschluss /
1. Stellen Sie sicher, dass Ihre Hauptplatine den USB 3.0 Anschluss unterstü tzt.
2. Verbinden Sie das USB 3.0 Kabel mit dem USB 3.0 Port auf Ihrem Computer.
Audio A ns chlüsse / Bitte beachten Sie die folgende Abbildung der Audio Anschlü sse und die Anweisung in der
Gebrauchsanweisung Ihres Motherboards. Bitte wä hlen Sie das Motherboard, das AC' 9 7 oder HD Audio(Azalia) verwendet,
(achten Sie darauf, dass Ihr Audio AC' 9 7 bzw. HD Audio (Azalia unterstü tzt)). Andernfalls entstehen schwere Schä den an
Ihrem(n) Gerä t(en)!!!
English
Deutsch
herstellen
BROWN
PORT1 L
PORT1 R
PORT2 R
YELLOW
SENSE_SEND
PURPLE
PORT2 L
VCC1
D1-
D1+
GND
USB 3.0 Connection
NC
AUDIO HD AUDIO Function
BLACK
AUD GND
RED
BLACK
PRESENCE#
ORANGE
SENSE1_RETURN
KEY
SENSE2_RETURN
BLUE
GREEN
USB Function
RED2
RED1
VCC2
WHITE2
WHITE1
D2-
GREEN2
GREEN1
D2+
BLACK2
BLACK1
GND
N.C
KEY
KEY
16
