Position De Roue Arrière; Hauteur Et Inclinaison Du Siège - Vermeiren Inovys II Manuel D'installation

3.1 Position de roue arrière
ATTENTION
Après réglage des roues arrière, vérifiez le fonctionnement des freins et ajustez selon le §3.5.

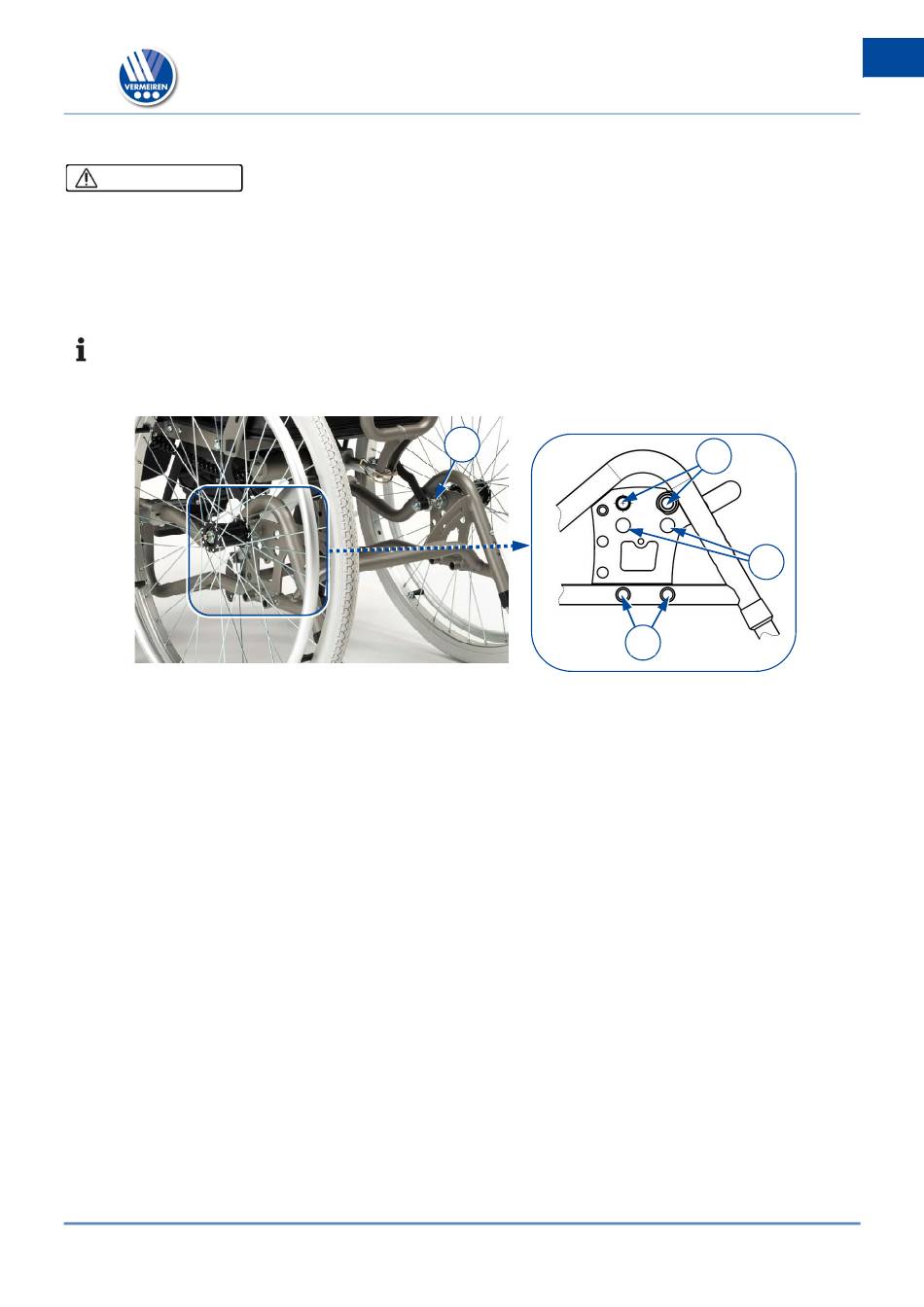

Pour chaque type de roue motrice (16", 22" et 24"), il existe deux positions de réglage :

Trous n° 1 pour roues motrices 24", espacés de 45 mm ;

Trous n° 2 pour roues motrices 22", espacés de 45 mm ;

Trous n° 3 dans les tubes de cadre, pour roues motrices de 16", espacés de 50 mm ;
Les écrous de roue fournis correspondent à chacun des quatre alésages dans la plaque de
montage. Les écrous de roue pour les roues 16" (version transit) ne conviennent qu'aux
alésages (3) des tubes de cadre.
Pour modifier la position de l'écrou de roue:
1. Retirez les roues arrière, cf. le manuel d'utilisation.
2. Retirez l'écrou hexagonal (4) à l'intérieur de la plaque de montage. Rassemblez écrou de
roue, rondelle, bague-entretoise (2x) et douille.
3. Montez l'écrou de roue dans l'autre alésage, conformément au schéma de pièce pour le
type de montage de fauteuil roulant spécifique.
4. Serrez l'écrou hexagonal (4) à fond.
5. Répétez l'opération pour le deuxième écrou de roue. Assurez-vous que les écrous de roue
de gauche et de droite sont montés dans l'alésage correspondant de la plaque de montage.
6. Installez les deux roues arrière.
3.2 Hauteur et inclinaison du siège
La hauteur du siège du fauteuil roulant Inovys est réglable en 3 positions, par pas de 35 mm.
Pour régler la hauteur de siège, les points de connexion suivants (situés sous le cadre du siège)
doivent être repositionnés :

au tube avant (A), connexion du cadre de base et du support siège-cadre (10);

au support base-cadre (B), connexion de cadre de base et de moteur d'inclination du siège
(11);

à la plaque de montage de roue arrière (C), connexion du cadre de base et du support siège-
cadre (12);
Risque de blessures ou de dommages
