Manuel de l'opérateur

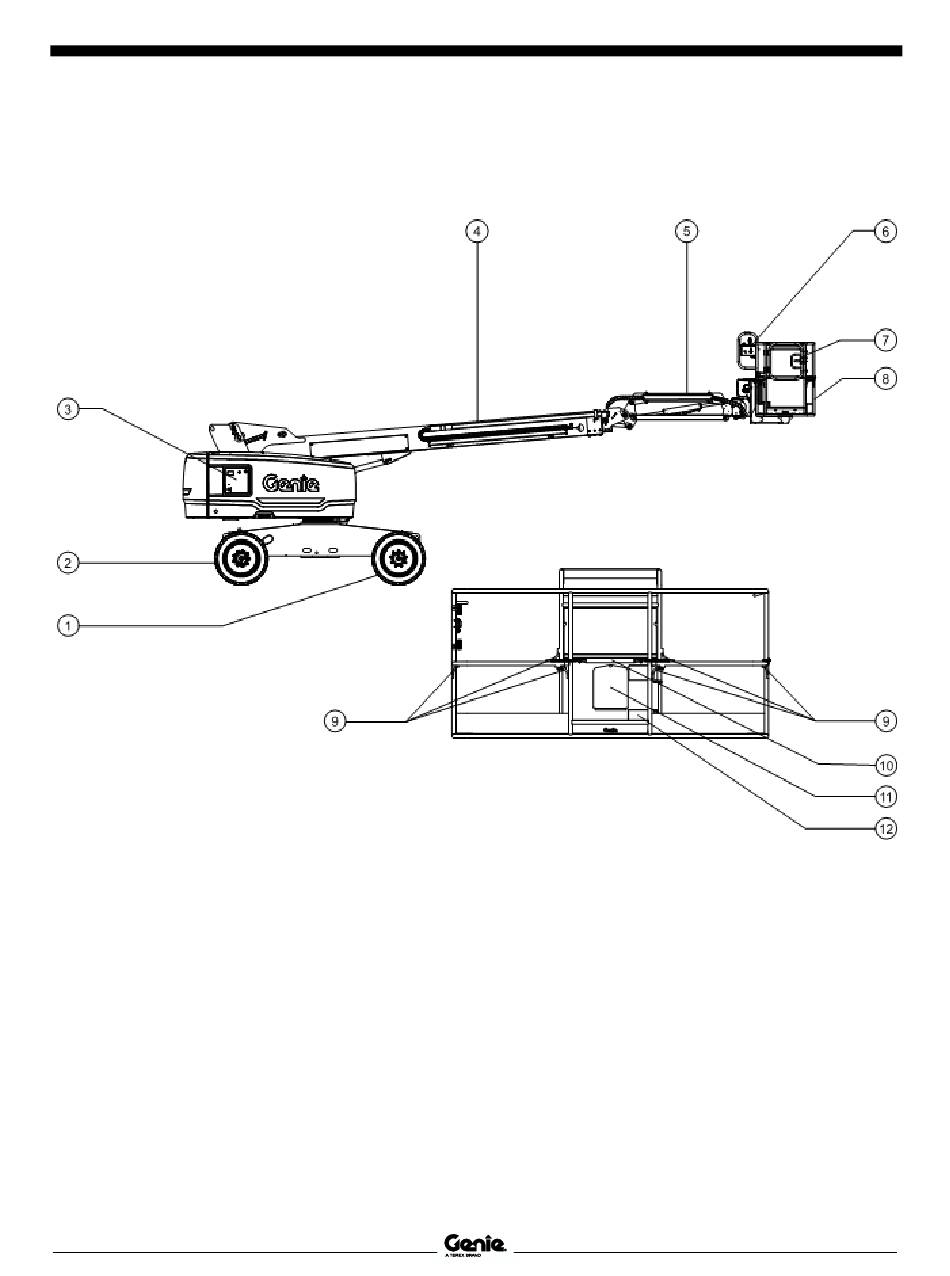

Légende
Légende
Le dispositif de levage dans ce manuel peut être illustré avec des pneus et des roues à la place de chenilles.
Toutes les consignes de sécurité et instructions d'utilisation sont applicables aux modèles S-40 TRAX et
S-45 TRAX, même si les chenilles ne sont pas illustrées.
1
Roue ou chenille non directrice
2
Roue ou chenille directrice
3
Commandes au sol
4
Flèche
5
Bras pendulaire (le cas échéant)
6
Commandes de la nacelle
22
®
™
®
S
-40/45 XC
• S
-40/45 HF • S
Première édition • quatrième impression
7
Portillon à battants
8
Nacelle
9
Point d'ancrage
10 Rampe intermédiaire d'entrée
11 Coffret des manuels
12 Interrupteur au pied
®
™
-40/45 TRAX
Pièce réf. 1274725FRGT
