80

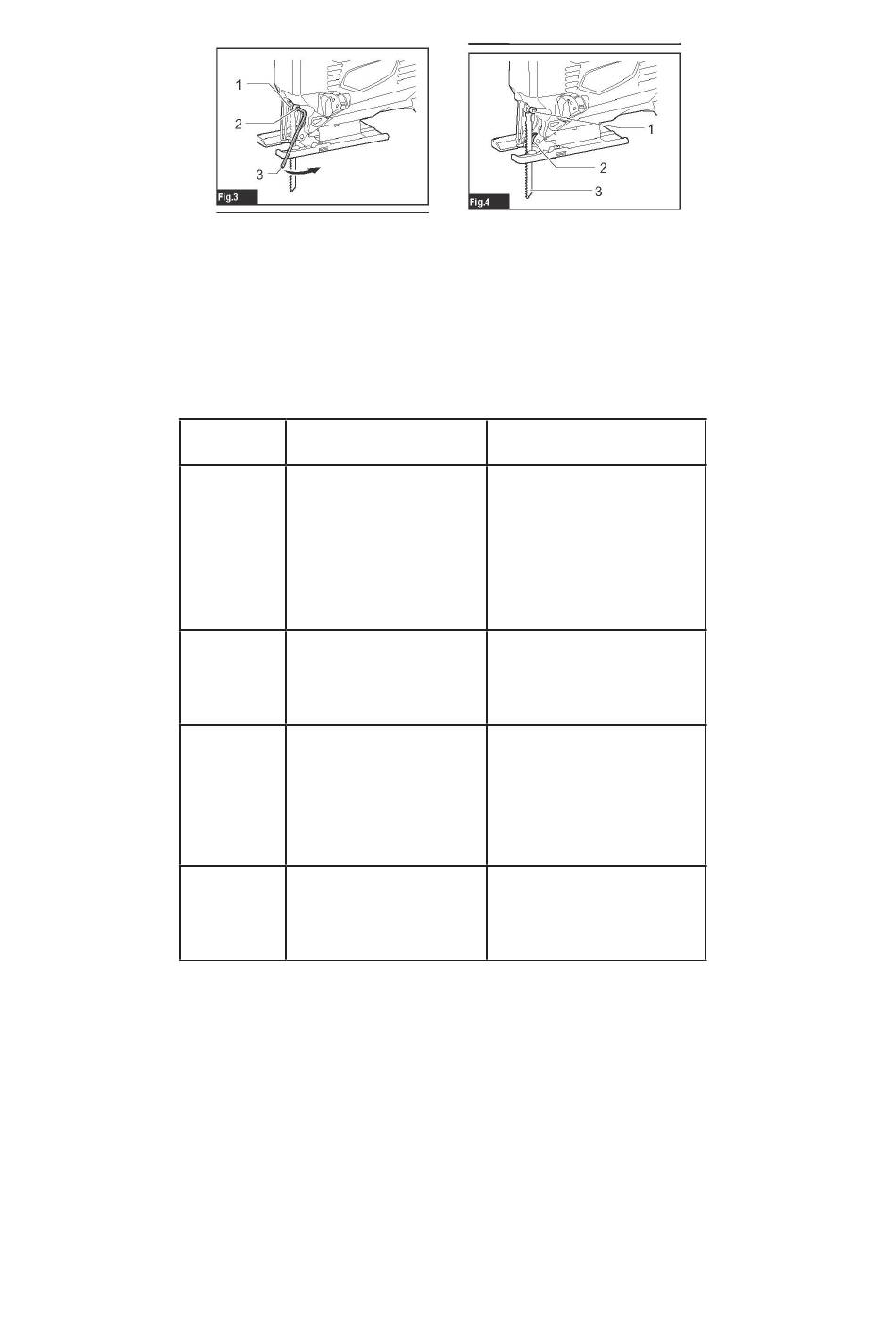

► Fig.3
1. Suporte de faca 2. Parafuso 3. Chave hexagonal Com a lâmina da faca voltada para a frente, coloque-a no suporte do
disco de corte o mais longe possível. Verifique se a borda traseira da lâmina corresponde ao rolo. Em seguida, aperte o parafuso
no sentido horário para garantir que a lâmina se mantenha firmemente.
► Fig.4:
1. Parafuso
2. Rolo
3. Lâmina de lâmina de corte Para remover a lâmina, siga o procedimento de montagem de volta.
9.1. Seleção da faca de corte.
Use apenas lâminas em forma de T. A folha de corte não deve ser mais longa do que o necessário para realizar o corte. Ao cortar
com pequenos raios, use lâminas de corte estreitas.
9.2. Colocar e recolocar a folha de corte. Antes de executar qualquer operação de perfuração, desconecte o plugue da fonte
de alimentação. Ao instalar a folha de corte, trabalhe com luvas de proteção. Existe o risco de ferimentos nas arestas de corte
da folha. Antes de instalar, limpe a ponta da folha de corte. Uma cauda suja não pode ser bloqueada com segurança. Mova a
bucha de fixação da lâmina (8) para que você tenha acesso aos parafusos sextavados. Insira a folha de corte até que ela pare na
ranhura de fixação com os dentes voltados na direção do corte. Ao inserir a lâmina de corte, tenha cuidado para que sua borda
traseira entre na ranhura do rolo guia (6). Cortes de precisão só são possíveis se o rolete guia (6) estiver apoiado firmemente,
mas não com muita força, na parte de trás da chapa de corte. Aperte bem os parafusos sextavados com a chave localizada
na parte traseira do punção, embaixo do bico, para ligar o sistema de aspiração. Para substituir a faca, use a chave hexagonal
incluída no conjunto. Desapertar no sentido anti-horário os dois parafusos que prendem a faca. Coloque a nova lâmina e verifique
se a lâmina está firmemente encaixada. Se a lâmina de corte não estiver firmemente encaixada, ela pode ser removida e ferida
durante o trabalho.
10. Sistema de coleta de poeira.
NOTA: Lubrifique o cilindro com graxa periodicamente.
Posição Ação de corte
0 Cortar em linha reta
| Cortando em uma
pequena órbita
|| Corte em órbita
média
||| Cortando em grande
órbita
Aplicação
Para cortar macio
aço, aço inoxidável
aço e plásticos.
Para cortar
madeira e madeira
compensada.
Para cortar macio
aço, alumínio
e madeira dura
Para cortar madeira
e contraplacado.
Para corte rápido
alumínio e macio
aço.
Para corte rápido
madeira e madeira
compensada.
